Warmstad wss-57-920 [6/12] Монтажная лента
![Warmstad wss-57-920 [6/12] Монтажная лента](/views2/1242597/page6/bg6.png)
6

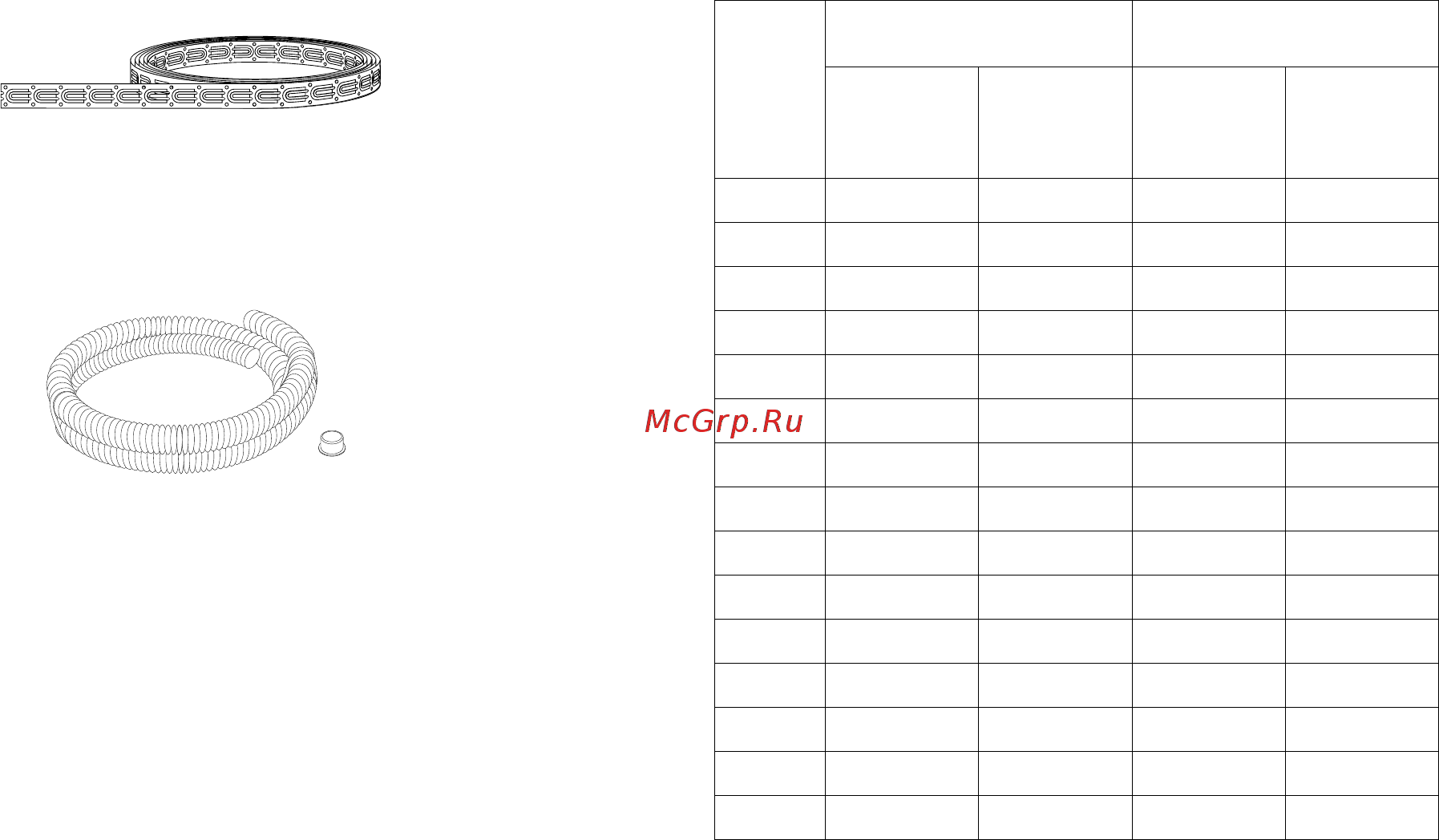

2.2. Монтажная лента
Лента служит для крепления нагревательной секции к полу.
2.3. Монтажная трубка
Гофрированная пластмассовая трубка d=16 мм и концевая заглушка
предназначены для установки датчика температуры пола и выполняют
для него защитную функцию.
2.4. Теплоизоляция
Для увеличения теплоотдачи нагревательных секций и снижения те-
плопотерь, рекомендуем использовать теплоизоляцию. Тип и толщина
теплоизоляции зависят от параметров помещения и выбранного вари-
анта обогрева (см. п. 1). Теплоизоляционный материал должен об ладать
низкой теплопроводностью, не более 0,05 Вт/м·°С.
Если теплый пол «Warmstad» WSS используется как основная система ото-
пления, мы рекомендуем использовать твердые сорта пенополистирола
(ППС) толщиной от 30 мм, покрытые слоем алюминиевой фольги толщиной
от 0,3 мм с полимерным защитным слоем.
Для комфортной системы отопления допустимо использовать тепло-
изоляцию на основе вспененных материалов (например, фольгопена),
толщиной 3–10 мм. Мы рекомендуем использовать фольгированную
теплоизоляцию, защищенную полимерным слоем для увеличения срока
службы теплых полов.
19
9. РЕКОМЕНДАЦИИ ПО ВЫБОРУ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ
Таблица 3.
Марка
секции
Основное отопление
(130-150 Вт/м
2
)
Комфортное отопление
(110-120 Вт/м
2
)
Рекомен-
дованная
площадь
обогрева, м
2
Рекомендо-
ванный шаг
укладки, см
Рекомен-
дованная
площадь
обогрева, м
2
Рекомендо-
ванный шаг
укладки, см
WSS-110 0,8-0,7 14,1-12,2 1,0-0,9 16,7-15,3
WSS-150 1,2-1,0 13,6-11,8 1,4-1,3 16,0-14,7
WSS-210 1,6-1,4 14,0-12,2 1,9-1,8 16,6-15,2
WSS-250 1,9-1,7 14,2-12,3 2,3-2,1 16,8-15,4
WSS-360 2,8-2,4 15,4-13,3 3,3-3,0 18,2-16,7
WSS-450 3,5-3,0 13,8-12,0 4,1-3,8 16,4-15,0
WSS-530 4,1-3,5 12,7-11,0 4,8-4,4 15,1-13,8
WSS-665 5,1-4,4 12,2-10,6 6,0-5,5 14,4-13,2
WSS-920 7,1-6,1 12,4-10,8 8,4-7,7 14,7-13,5
WSS-1115 8,6-7,4 12,3-10,6 10,1-9,3 14,5-13,3
WSS-1375 10,6-9,2 12,6-10,9 12,5-11,5 14,9-13,6
WSS-1610 12,4-10,7 12,1-10,5 14,6-13,4 14,3-13,2
WSS-2050 15,8-13,7 13,7-11,9 18,6-17,1 16,2-14,9
WSS-2270 17,5-15,1 13,9-12,0 20,6-18,9 16,4-15,0
WSS-2680 20,6-17,9 14,7-12,8 24,4-22,3 17,4-16,0
