Warmstad wss-57-920 [10/12] Подготовьте основание пола
![Warmstad wss-57-920 [10/12] Подготовьте основание пола](/views2/1242597/page10/bga.png)
10
~

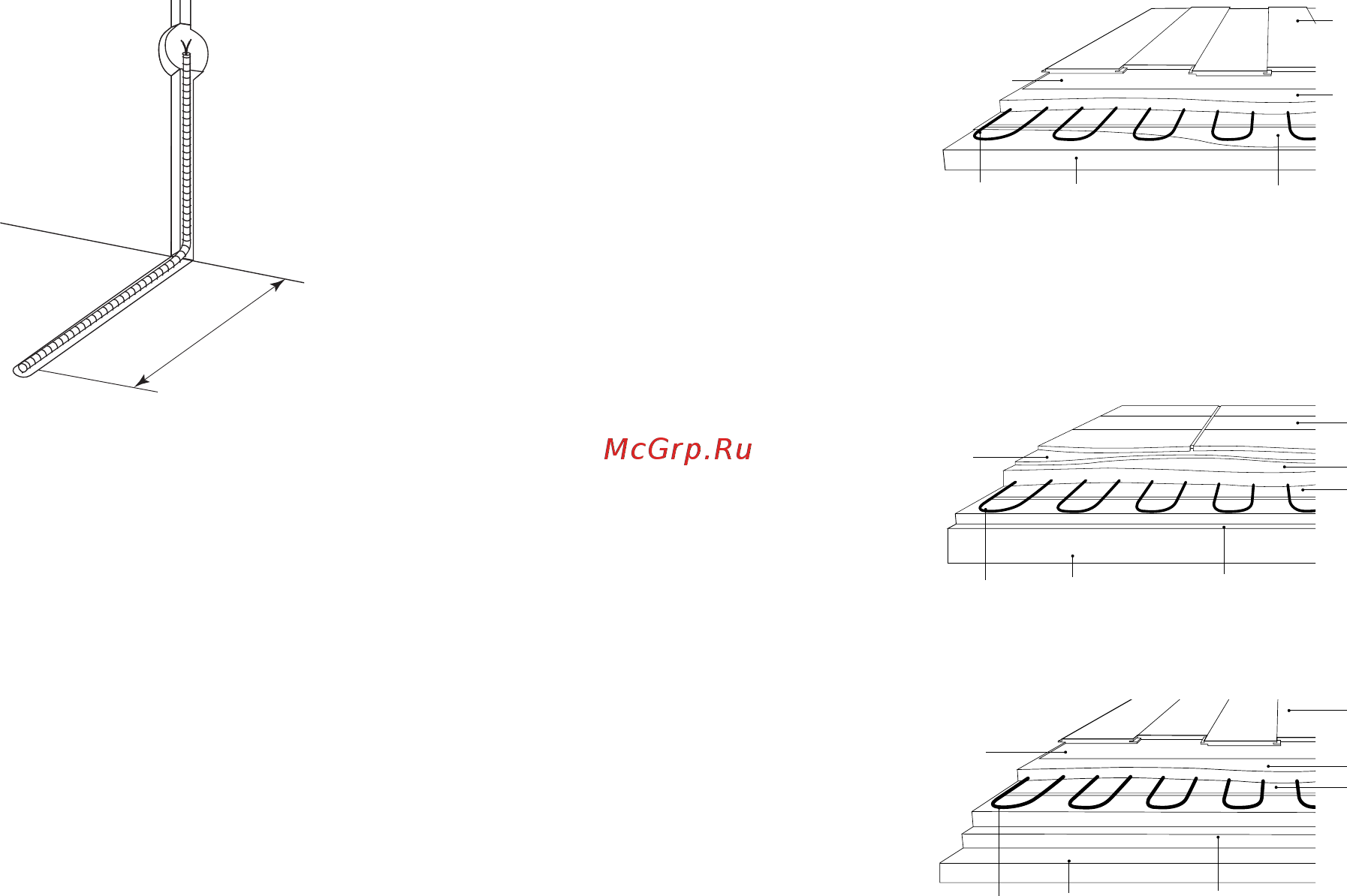

50 cm
Датчик температуры пола уста-
навливается в монтажной трубке,
в полу, на расстоянии 50 см от
стены, на которой расположен
терморегулятор. Трубка с дат-
чиком внутри должна распола-
гаться на равном расстоянии
между витками кабеля для наи-
более точного измерения тем-
пературы.
В случае организации системы «теплый пол» на деревянном полу:
надежно закрепите доски пола, накройте водостойкой фанерой (ГВЛ
или аналогичным материалом) толщиной 18 мм и прикрепите винтами,
чтобы обеспечить надежное, устойчивое основание. Укладка фанеры
на балках или лагах не рекомендуется, т.к. не обеспечит механической
прочности. Важно обеспечить прочное основание, чтобы предотвратить
возникновение трещин в слое раствора или клеевой смеси, острые края
которых могут повредить нагревательный кабель.
3.4. Подготовьте основание пола.
Поверхность пола, на которую устанавливается «теплый пол», должна
быть ровной, чистой и грунтованной.
При наличии термокомпенсационных швов на площади обогрева, необ-
ходимо планировать схему раскладки таким образом, чтобы кабель не
пересекал швы. Если невозможно избежать пересечения кабеля и тер-
мокомпенсационных швов – обратитесь за консультацией в ближайший
сервисный центр или по телефону горячей линии.
15
4.14. В случае применения теплых полов на основе нагревательных сек-
ций в «холодных помещениях», таких как помещения на первом этаже,
схема укладки нагревательной секции будет следующей:
Декоративное
напольное
покрытие
Декоративное
напольное
покрытие
Подложка
Цементно-
песчаная стяжка
не менее 3 см
Нагревательная
секция
Теплоизоляция
Основание
Схема укладки под ламинат, линолеум или ковролин
Цементно-пес-
чаная стяжка не
менее 3 см
Нагревательная
секция
Теплоизоляция
Основание
Плиточный
клей 5–8 мм
Схема укладки под керамическую плитку в холодных помещениях
Декоративное
напольное по-
крытие
Подложка
Цементно-пес-
чаная стяжка
не менее 3 см
Нагревательная
секция
Теплоизоляция
Основание
Схема укладки под ламинат, линолеум или ковролин в холодных помещениях
