5. ПЕРВОЕ ВКЛЮЧЕНИЕ СИСТЕМЫ
Включать систему «теплый пол» можно после полного затвердевания це-
ментно-песчаной стяжки во избежание появления в ней трещин. Соглас-
но СНиП (Строительные Нормы и Правила) срок полного затвердевания
– 28 дней. Вы можете уточнить данный параметр в технических характе-
ристиках на упаковке сухой смеси.
Включите терморегулятор и установите желаемую температуру пола,
следуя указаниям паспорта терморегулятора.
В дальнейшем система будет работать в режиме, заданном терморегу-
лятором, в зависимости от его типа и набора функций. Например, моде-
ли терморегуляторов с функцией программирования позволяют задать
особый режим на каждый день недели.
ВАЖНО!
При первом включении на достижение указанной температуры может
потребоваться от 6 до 48 часов в зависимости от параметров помеще-
ния.
6. ПРАВИЛА ЭКСПЛУАТАЦИИ
6.1. Все работы по диагностике и ремонту нагревательных секций и тер-
морегуляторов производите при отключенном питании.
6.2. На полу, под которым установлена система «теплый пол», не должны
располагаться ковры, любые другие покрытия и предметы, препятствую-
щие теплоотдаче, во избежание перегрева кабеля.
6.3. Поверхность пола с установленным обогревом не должна подвер-
гаться механическим воздействиям во избежание повреждения нагре-
вательной секции и датчика температуры.
6.4. При обнаружении неисправности, сбоя в работе терморегулятора
необходимо немедленно обратиться в ближайший сервисный центр или
по телефону горячей линии (495) 728-80-80.
9
ВАЖНО!
Нагревательная секция должна подключаться через Устройство За-
щитного Отключения (УЗО), номинальный ток срабатывания которого
непревышает 30 мА.
ПРИМЕР:

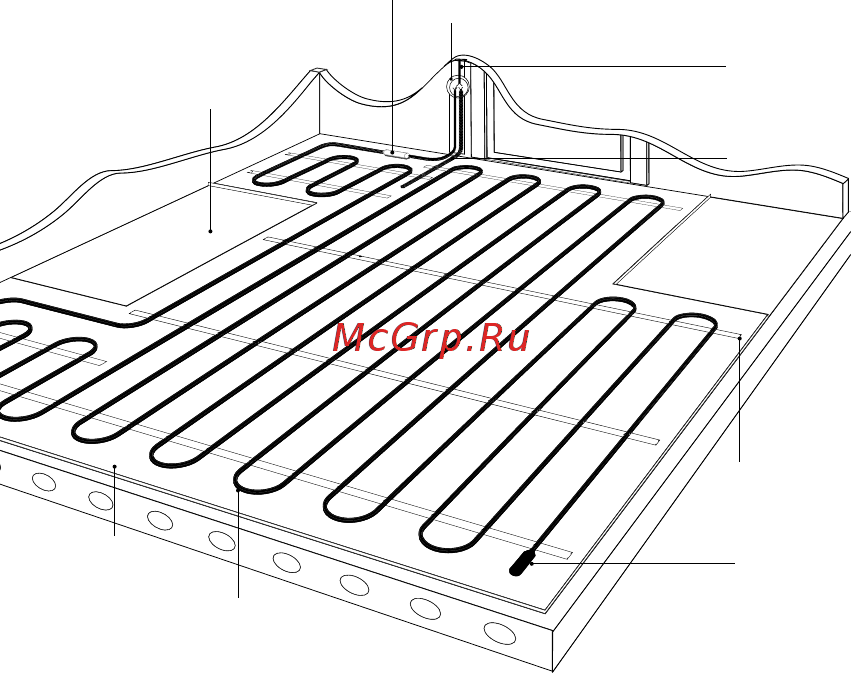

d. Начертите схему раскладки нагревательной секции (п. 11), отметьте
место установки терморегулятора, датчика температуры пола, соеди-
нительной и концевой муфт. Установочный провод нагревательной
секции должен быть подведен к терморегулятору. Соединительная
и концевая муфты нагревательной секции должны находиться в полу.
Нагревательная секция должна располагаться на расстоянии не ме-
нее 10 см от других нагревательных приборов.
Место установки
терморегулятора
Соединительная
муфта
Расположение мебели,
прилегающей к полу
Двухжильная нагревательная
секция
Теплоизоляция
Концевая
муфта
Монтажная
лента
Трубка с
датчиком
Сеть 220 В
