2.1. Нагревательная секция
Секция нагревательная кабельная является нагревательным элементом
системы обогрева «теплый пол».
Технические характеристики секций приведены в п. 8, таблица 2.
Нагревательный кабель
марки WSS
Установочный провод
Выводы
нагревательных жил
Вывод экрана
(желто-зеленый провод)
Концевая муфта
Соединительная муфта

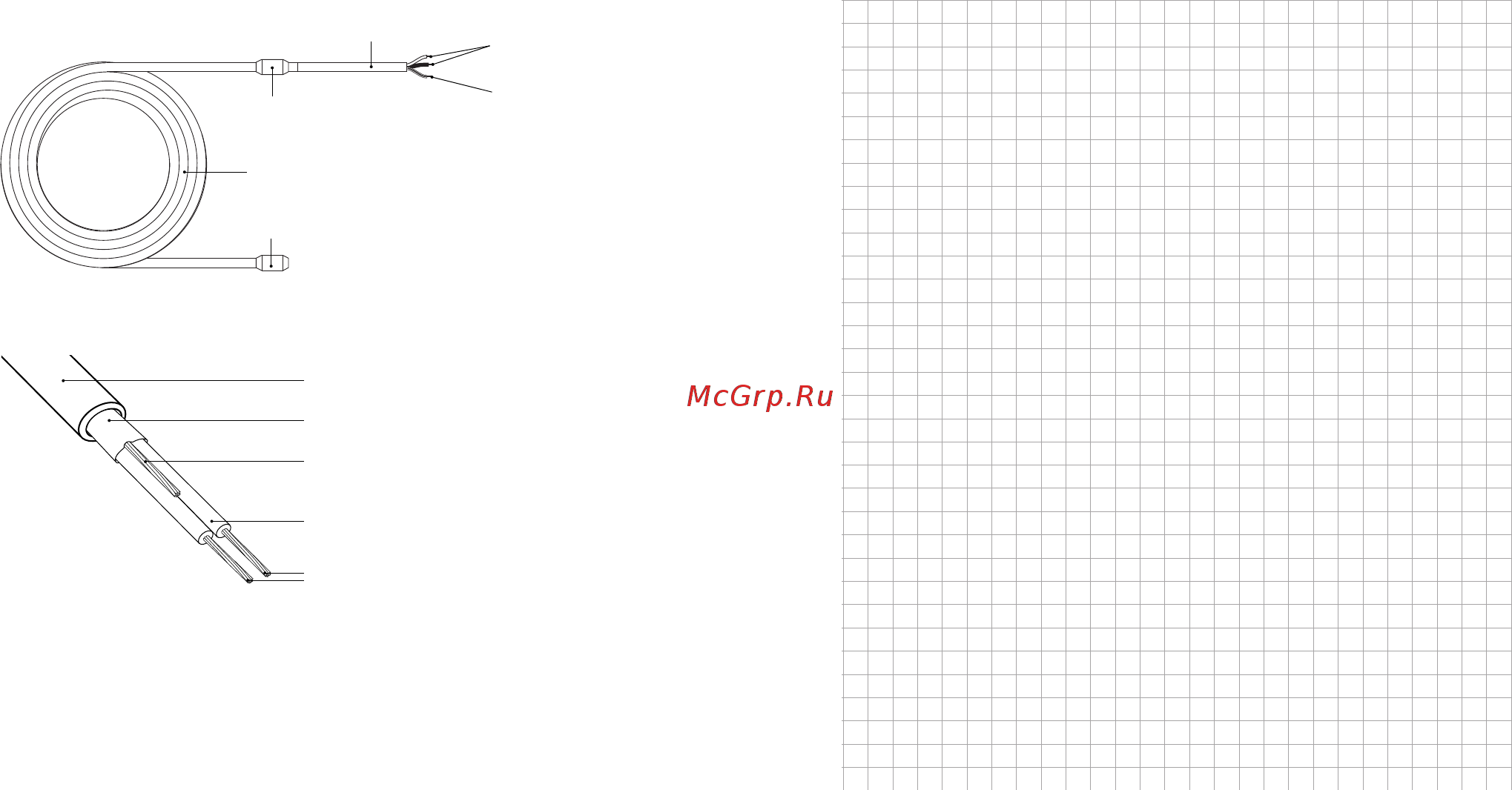

Конструкция двухжильного кабеля нагревательного WSS
Конструкция двухжильной секции нагревательной кабельной WSS
ВАЖНО!
• Система «теплый пол», предназначенная для основного обогрева,
должна занимать не менее 70 % от общей площади помещения. Высота
потолков должна быть не более 4 м.
• Не используйте одну нагревательную секцию для обогрева двух помеще-
ний.
Оболочка
Алюмолавсановая лента
Дренажная жила
Изоляция
Нагревательные жилы
21
11. ПЛАН ПОМЕЩЕНИЯ
План помещения с указанием расположения терморегулятора, дат-
чика температуры пола, нагревательнoй секции, соединительных
и концевых муфт.
Сопротивление секции ................. Ом Сопротивление датчика ............... Ом
