Калибр ЭПН-1600+СТ [10/10] Основные операции рис

Содержание

• Внимание 4
• Уважаемый покупатель 4
• В комплект поставки входит переходник с посадкой 30 мм 5
• Комплектация 5
• Основные сведения о изделии 5
• Основные технические данные 5
• Пила поставляется в торговую сеть в следующей комплектации 5
• Электрическая пила настольная далее по тексту пила предназначена для продольного или поперечного косого наклонного и комбинированного пиления заготовок древесины облицованной древесины древесностружечных плит столярных плит и других аналогичных материалов 1 данная модель предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 5 до 35 с и относительной влажности воздуха не более 80 питание от сети переменного тока напряжением 220в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 1 транспортировка пилы производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов действующими на транспорте данного вида 5
• Общие меры безопасности 6
• Общий вид 6
• Питания 7
• Существует опасность пореза о неподвижный пильный диск 7
• Электрические соединения требования к электрическому шнуру 7
• Адреса гарантийной мастерской 8
• Внимание для исключения опасности повреждения двигателя регулярно очищайте двигатель от пыли так обеспечивается его беспрепятственное охлаждение 8
• Гарантии изготовителя 8
• Предупреждение не включайте пилу до тех пор пока до конца и внимательно не ознакомитесь с изложенными в данном руководстве рекомендациями поэтапно не изучите все пункты настройки и регулировки пилы и не усвоите работу всех органов её управления 8
• Требования при обращении с двигателем 8
• Закрепите ее установочным винтом 9
• Монтаж и эксплуатация пилы 9
• Направляющие штанги и поворотные элементы пилы 9
• Очищать пилу от пыли опилок и грязи один раз в месяц смазывать машинным маслом винтовой вал 9
• Перечень возможных неисправностей приведён в таблице ниже 9
• Пилу следует хранить в упаковочной коробке в сухом отапливаемом 9
• Пилы необходимо прекратить работу и отключить пилу от сети питания электрическим током затем обратиться в сервисный центр указанный в гарантии 9
• Питания 9
• Помещении 9
• При обнаружении каких либо неисправностей либо изменений в работе 9
• Расклинивающий нож 4 рис 1 расклинивающий нож является защитным устройствам и для обеспечения безопасной работы и должен быть правильно установлен расстояние между наружным краем пильного диска и 9
• Расклинивающий нож для предотвращения обратного удара на данной пиле применяется 9
• Расклинивающим ножом должно составлять от 3 до 5 мм 9
• Регулировка угла наклона пильного диска рис 1 для изменения угла наклона пильного диска необходимо в направлении 9
• С помощью болтов и гаек соберите основание пилы как указано на рис 2 9
• Стороны пилы и закрепите ее установочным винтом 9
• Техническое обслуживание заключается в следующем проверять исправность кабеля питания перед каждым включением в сеть 9
• Техническое обслуживание и хранение 9
• Установите рукоятку 12 высоты подъёма пильного диска 9
• Установите рукоятку наклона пильного диска 10 на вал с лицевой 9
• Установка рукояток регулировки подъема пильного диска и 9
• Установки угла наклона рис 9

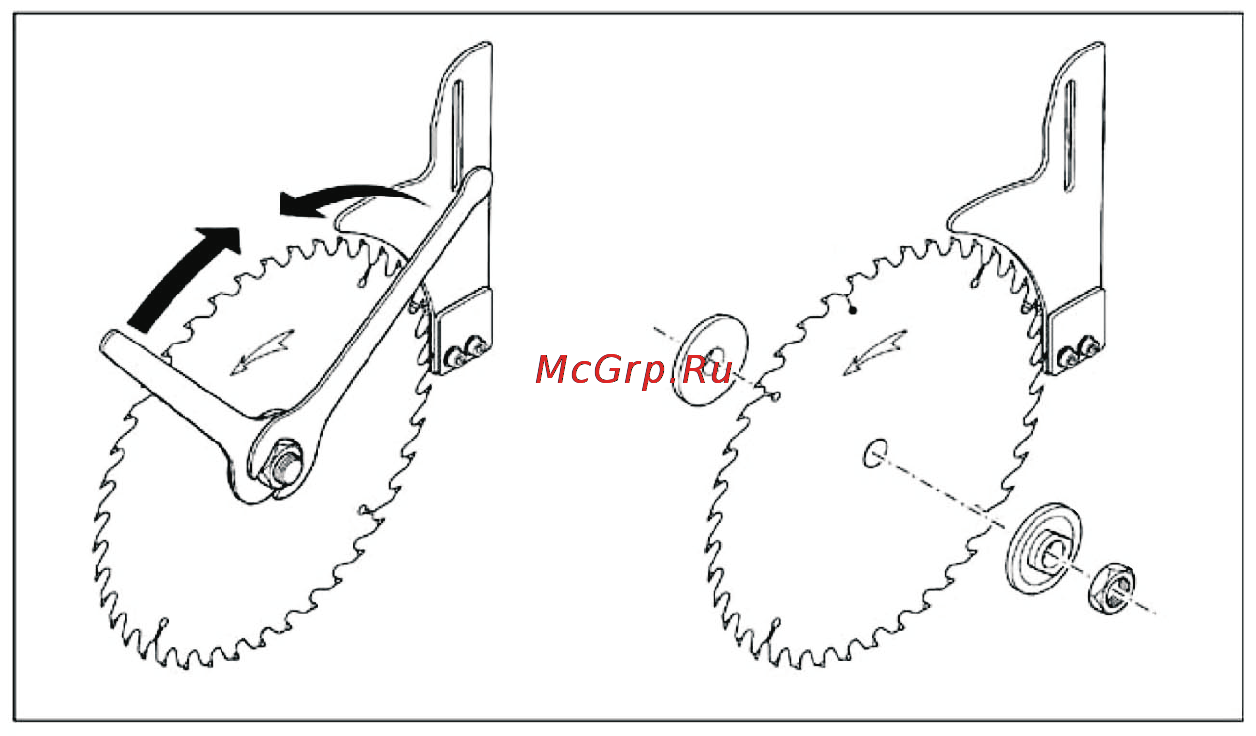

• Внимание при установке пильного диска следите за правильным направлением зубьев 10
• Внимание производите смену диска только после полного 10
• Основные операции рис 10
• Отключения пилы от электросети 10

Похожие устройства

• BBK CA-210S Инструкция по эксплуатации
• Powercom Vanguard VGD-6000 Инструкция по эксплуатации
• Bosch KGN 39X03 Инструкция по эксплуатации
• Electrolux ECH/L-2000 U Инструкция по эксплуатации
• LG 47 LK530 Инструкция по эксплуатации
• BBK BSD02 Инструкция по эксплуатации
• Supra STV-LC19410WL Инструкция по эксплуатации
• Powercom Vanguard VGD-5000 Инструкция по эксплуатации
• Bosch KGN 39V63 Инструкция по эксплуатации
• Ensto EPHBEM05P Инструкция по эксплуатации
• LG 42 PT351 Инструкция по эксплуатации
• Supra STV-LC24410FL Инструкция по эксплуатации
• BBK BSD01 Инструкция по эксплуатации
• Powercom VANGUARD 3:3 VGD-50K33 Инструкция по эксплуатации
• Bosch KGN 39A63 Инструкция по эксплуатации
• Ensto EPHBMM10P Инструкция по эксплуатации
• LG 50 PT351 Инструкция по эксплуатации
• Supra STV-LC22410FL Инструкция по эксплуатации
• BBK BSC09 Инструкция по эксплуатации
• Powercom Smart King XL RM SXL-1500A-RM-LCD Инструкция по эксплуатации

против часовой стрелки ослабить пукоятку 10 ориентируясь на шкалу 13 выставить необходимый угол затем затянуть рукоятку в направлении по часовой стрелке Перед началом работ необходимо убедиться в надежнос ти фиксации 6 4 Фиксатор угла наклона пильного диска рис 1 Фиксатор 11 угла наклона блокирует пильный диск в выбранном положении При включении пилы убедитесь что фиксатор 11 надежно зафиксирован таким образом чтобы пильный диск не смещался во время работы пилы 6 5 Регулировка глубины пропила рис 1 Вращением маховика 12 можно регулировать глубину пропила Высота установки пильного диска должна соответствовать толщине обрабатывае мой заготовки Защитный кожух должен своей передней нижней гранью лежать на поверхности заготовки Чтобы выбрать все люфты и зазоры механизма вертикальной установки всегда устанавливайте необходимую высоту пильного диска снизу 6 6 Параллельный упор рис 1 Параллельный упор 5 используется для всех операций продольного пиления Никогда не направляйте заготовку на вращающийся пильный диск без правильно и надежно закрепленного параллельного упора Фиксацию упора в выбранном положении производите с помощью рукоятки 6 6 7 Использование упора для косого и поперечного пиления рис 1 Для осуществления распилов заготовки под углом отличным от 90 применяется упор для косого и поперечного пиления 7 6 8 Использование специального упора рис 1 В тех случаях когда расстояние между пильным диском и параллельным упором 5 составляет менее 120 мм необходимо применять специальный упор для заготовки 21 6 9 Отсос опилок рис 1 Вдыхание пыли некоторых пород древесины бук дуб ясень вредно для здоровья Если пила работает в закрытом помещении она должна быть подсоединена к соответствующему устройству отсоса стружек и пыли через выходные отверстия 9 и 23 6 10 Смена пильного диска рис 3 ВНИМАНИЕ Производите смену диска только после полного отключения пилы от электросети Для снятия пильного диска 22 используйте два ключа входящих в комплектацию пилы Одним ключом удерживайте наружный фланец пильного диска а другим открутите гайку фиксирующую диск Снимите гайку гравер наружный фланец и пильный диск Установка пильного диска производится в обратном порядке ВНИМАНИЕ При установке пильного диска следите за правильным направлением зубьев 10 Рис 3 7 Основные операции рис 1 При косом пилении пилении под наклоном и комбинированном пилении используется упор для косого и поперечного пиления 7 Нельзя производить работы на пиле без использования специальных приспособлений таких как упор для косого и поперечного пиления 7 параллельный упор 5 Во время работы упор для косого и поперечного пиления 7 и параллельный упор 5 должны быть надёжно зафиксированы 7 1 Поперечное пиление Поперечное пиление представляет собой процесс распиливания древесины поперек волокон под углом 90 При выполнении этой операции упор для косого и поперечного пиления 7 устанавливается на 90 Этот упор может использоваться в любом из двух пазов стола слева или справа от пильного диска 7 2 Косое пиление Косое пиление представляет собой процесс распиливания древесины поперек волокон под любым углом кроме 90 Угол пиления устанавли вается по шкале упора для косого и поперечного пиления 7 7 3 Наклонное пиление Наклонное пиление представляет собой процесс распиливания древесины как вдоль так и поперек волокон под углом наклона пильного диска до 45 влево 7 4 Комбинированное пиление Комбинированное пиление представляет собой процесс распиливания древесины с использованием упора для косого и поперечного пиления 7 установленного с необходимым косым углом и наклоненного пильного диска до 45 влево 11
