Калибр ЭПН-1600+СТ [9/10] Перечень возможных неисправностей приведён в таблице ниже

Содержание

• Внимание 4
• Уважаемый покупатель 4
• В комплект поставки входит переходник с посадкой 30 мм 5
• Комплектация 5
• Основные сведения о изделии 5
• Основные технические данные 5
• Пила поставляется в торговую сеть в следующей комплектации 5
• Электрическая пила настольная далее по тексту пила предназначена для продольного или поперечного косого наклонного и комбинированного пиления заготовок древесины облицованной древесины древесностружечных плит столярных плит и других аналогичных материалов 1 данная модель предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 5 до 35 с и относительной влажности воздуха не более 80 питание от сети переменного тока напряжением 220в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 1 транспортировка пилы производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов действующими на транспорте данного вида 5
• Общие меры безопасности 6
• Общий вид 6
• Питания 7
• Существует опасность пореза о неподвижный пильный диск 7
• Электрические соединения требования к электрическому шнуру 7
• Адреса гарантийной мастерской 8
• Внимание для исключения опасности повреждения двигателя регулярно очищайте двигатель от пыли так обеспечивается его беспрепятственное охлаждение 8
• Гарантии изготовителя 8
• Предупреждение не включайте пилу до тех пор пока до конца и внимательно не ознакомитесь с изложенными в данном руководстве рекомендациями поэтапно не изучите все пункты настройки и регулировки пилы и не усвоите работу всех органов её управления 8
• Требования при обращении с двигателем 8
• Закрепите ее установочным винтом 9
• Монтаж и эксплуатация пилы 9
• Направляющие штанги и поворотные элементы пилы 9
• Очищать пилу от пыли опилок и грязи один раз в месяц смазывать машинным маслом винтовой вал 9
• Перечень возможных неисправностей приведён в таблице ниже 9
• Пилу следует хранить в упаковочной коробке в сухом отапливаемом 9
• Пилы необходимо прекратить работу и отключить пилу от сети питания электрическим током затем обратиться в сервисный центр указанный в гарантии 9
• Питания 9
• Помещении 9
• При обнаружении каких либо неисправностей либо изменений в работе 9
• Расклинивающий нож 4 рис 1 расклинивающий нож является защитным устройствам и для обеспечения безопасной работы и должен быть правильно установлен расстояние между наружным краем пильного диска и 9
• Расклинивающий нож для предотвращения обратного удара на данной пиле применяется 9
• Расклинивающим ножом должно составлять от 3 до 5 мм 9
• Регулировка угла наклона пильного диска рис 1 для изменения угла наклона пильного диска необходимо в направлении 9

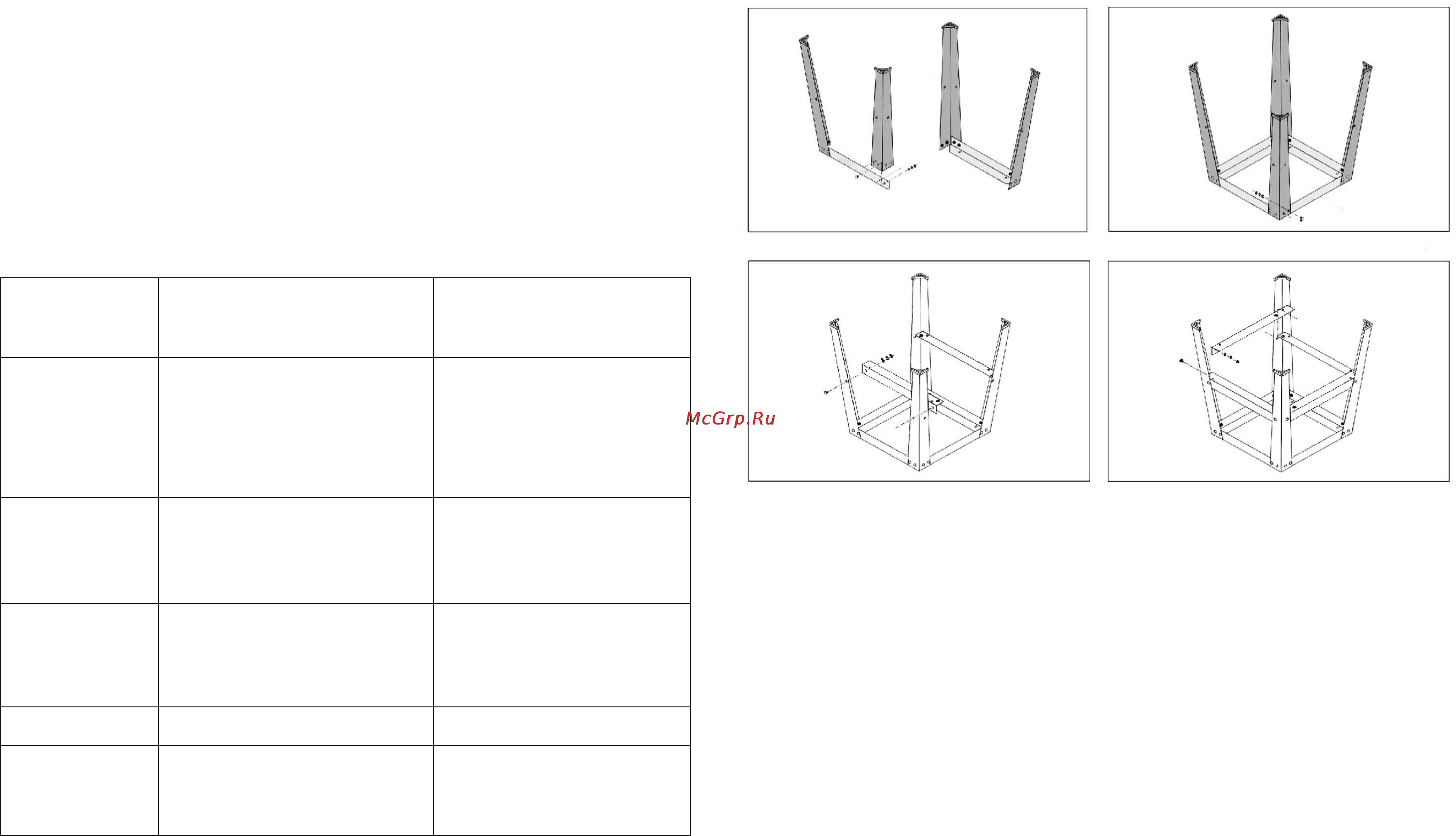

• С помощью болтов и гаек соберите основание пилы как указано на рис 2 9
• Стороны пилы и закрепите ее установочным винтом 9
• Техническое обслуживание заключается в следующем проверять исправность кабеля питания перед каждым включением в сеть 9
• Техническое обслуживание и хранение 9
• Установите рукоятку 12 высоты подъёма пильного диска 9
• Установите рукоятку наклона пильного диска 10 на вал с лицевой 9
• Установка рукояток регулировки подъема пильного диска и 9
• Установки угла наклона рис 9
• Внимание при установке пильного диска следите за правильным направлением зубьев 10
• Внимание производите смену диска только после полного 10
• Основные операции рис 10
• Отключения пилы от электросети 10
