Краткое руководство по установке

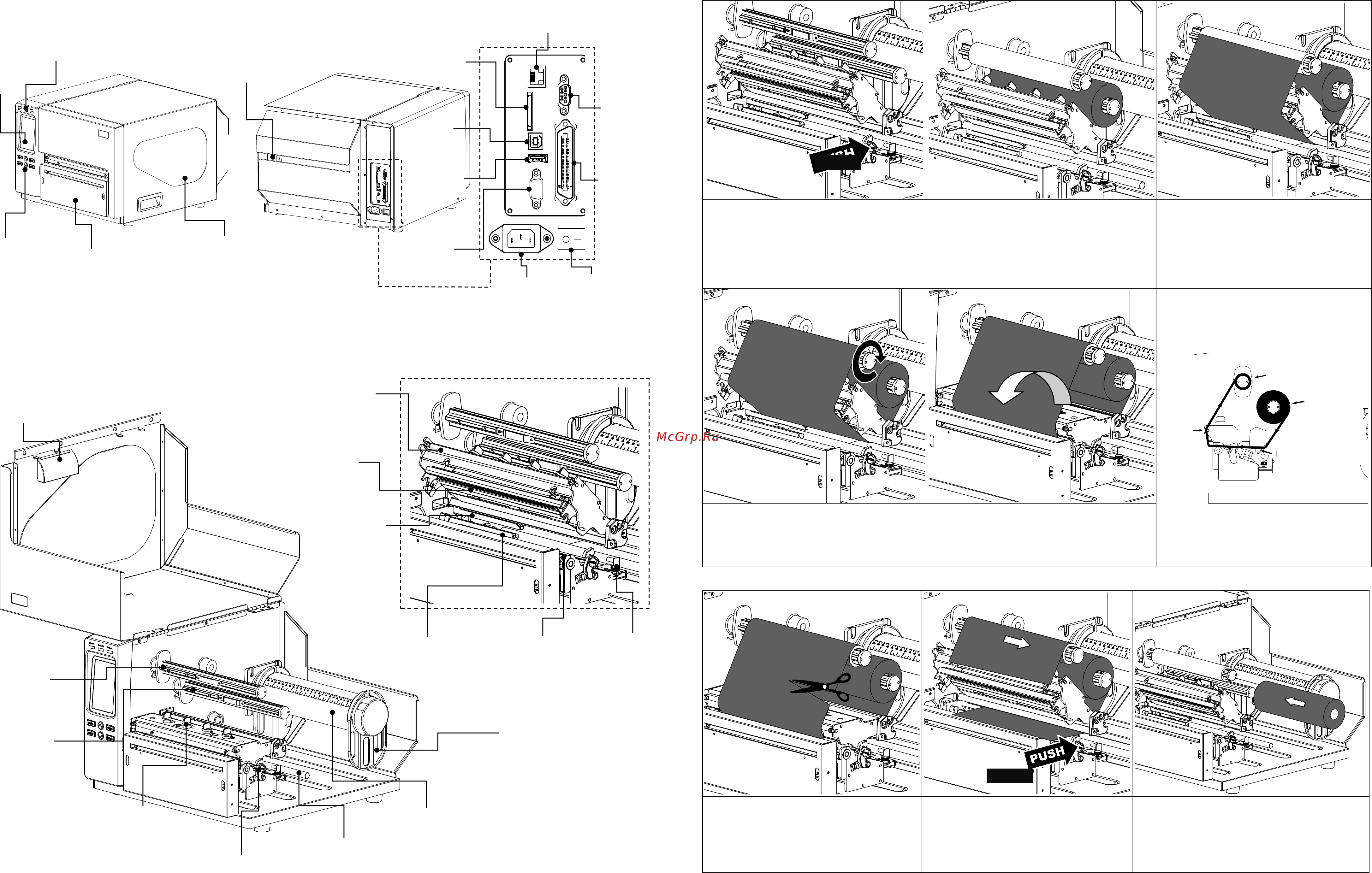

Внешний вид принтера
Примечание Порты показаны только для иллюстрации. Установленные на устройстве разъемы
интерфейса см. в описании технических характеристик данного устройства.
Загрузка ленты
(1) Поднимите крышку принтера.
Поднимите рычаг фиксатора
печатающей головки, чтобы
открыть механизм печатающей
головки.
(2) Установите ленту на вал подачи
ленты и бумажный сердечник на
вал перемотки ленты.
Примечание Лента и бумажный
сердечник должны
устанавливаться по центру вала.
(3) Пропустите ленту через щель
датчика ленты и печатающую
головку. Закрепите ленту на
бумажном сердечнике для
перемотки ленты, выравнивая
ленту и не допуская
образования складок.
* Тракт прохождения ленты
(4) Проверните вал перемотки ленты
на 3–5 оборотов по часовой
стрелке до выравнивания ленты с
надлежащим натяжением и
отсутствием складок.
(5) Закройте механизм печатающей
головки и убедитесь, что защелки
установились надлежащим
образом.
Замена ленты
(1) Перережьте ленту между
направляющей ленты и валом
перемотки ленты.
(2) Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки. Затем снимите
использованную ленту с вала
обратной перемотки ленты.
(3) Установите новую ленту на вал
подачи ленты и бумажный
сердечник на вал перемотки ленты.
Стр. 1 из 2
Направляющая
носителя
Вал подачи
носителя
Вал подачи
ленты
Вал перемотки
ленты
Ограничитель хода
рулона носителя
Печатающая
головка
Направляющ
ая этикеток и
крепежный
винт
Бумагоопорный
валик
Датчик носителя
Датчик
ленты
Рычаг фиксатора
печатающей головки
Направляющая
ленты
Входной лоток для
фальцованной
бумаги
Гнездо
питания
Порт GPIO
(дополните
льно)
Порт
Centronics
Порт
USB
Выключатель
питания
Порт
RS-232C
Слот для
карты SD
Порт Ethernet
Гнездо
USB-хоста
Сенсорн
ый экран
Окно для
наблюдения за
носителем
Модуль резака
(дополнительно)
Светодиодные
индикаторы
Кнопки
управления
Рукоятки регулировки давления
печатающей головки
Вал перемотки
ленты
Вал подачи
ленты
Датчик
ленты
Напра
вляющ
ая
ленты
ПРИЖМ
ИТЕ
ПРИЖМ
ИТЕ
