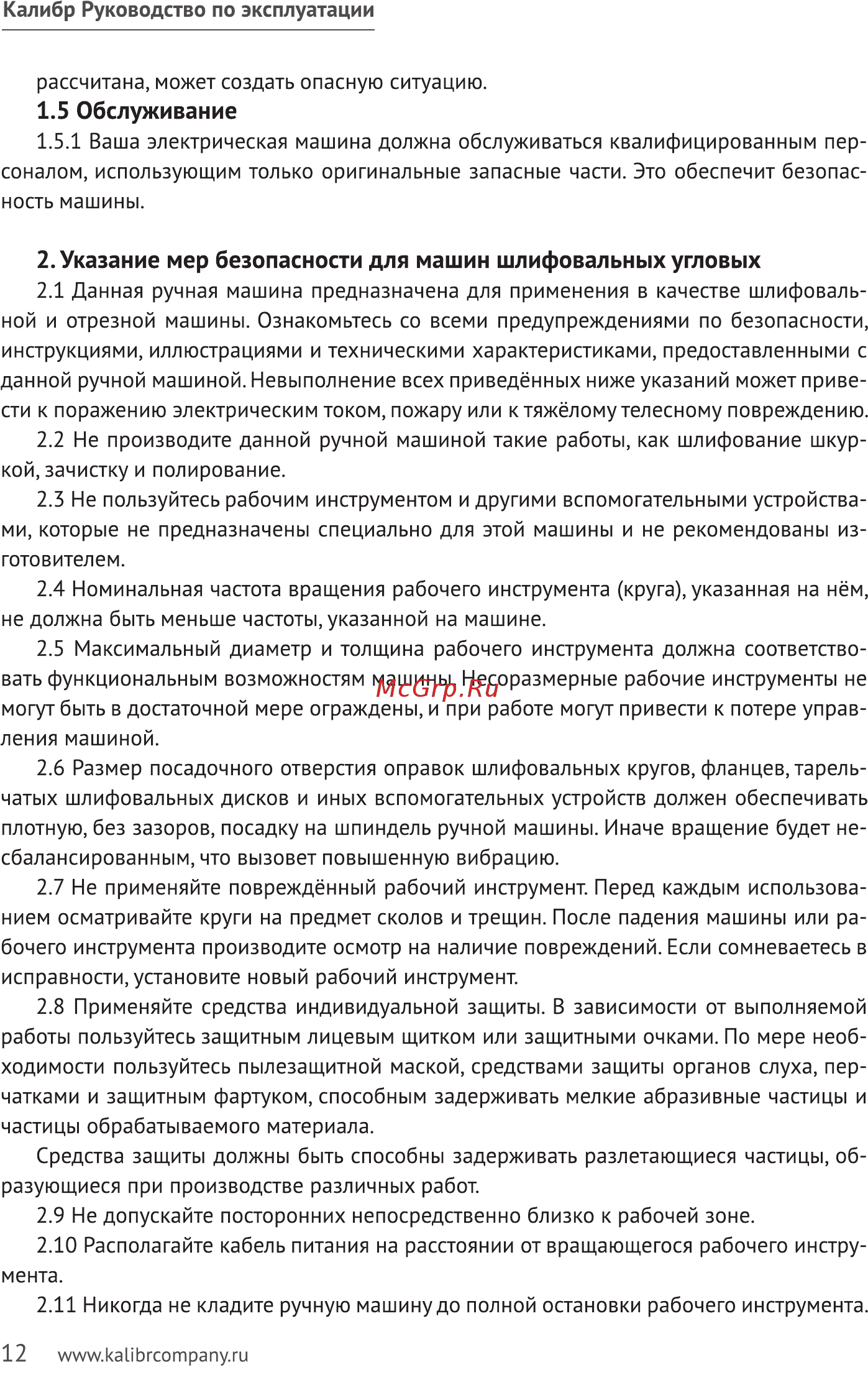

Калибр Руководство по эксплуатации рассчитана может создать опасную ситуацию 1 5 Обслуживание 1 5 1 Ваша электрическая машина должна обслуживаться квалифицированным пер соналом использующим только оригинальные запасные части Это обеспечит безопас ность машины 2 Указание мер безопасности для машин шлифовальных угловых 2 1 Данная ручная машина предназначена для применения в качестве шлифоваль ной и отрезной машины Ознакомьтесь со всеми предупреждениями по безопасности инструкциями иллюстрациями и техническими характеристиками предоставленными с данной ручной машиной Невыполнение всех приведённых ниже указаний может приве сти к поражению электрическим током пожару или к тяжёлому телесному повреждению 2 2 Не производите данной ручной машиной такие работы как шлифование шкур кой зачистку и полирование 2 3 Не пользуйтесь рабочим инструментом и другими вспомогательными устройства ми которые не предназначены специально для этой машины и не рекомендованы из готовителем 2 4 Номинальная частота вращения рабочего инструмента круга указанная на нём не должна быть меньше частоты указанной на машине 2 5 Максимальный диаметр и толщина рабочего инструмента должна соответство вать функциональным возможностям машины Несоразмерные рабочие инструменты не могут быть в достаточной мере ограждены и при работе могут привести к потере управ ления машиной 2 6 Размер посадочного отверстия оправок шлифовальных кругов фланцев тарель чатых шлифовальных дисков и иных вспомогательных устройств должен обеспечивать плотную без зазоров посадку на шпиндель ручной машины Иначе вращение будет не сбалансированным что вызовет повышенную вибрацию 2 7 Не применяйте повреждённый рабочий инструмент Перед каждым использова нием осматривайте круги на предмет сколов и трещин После падения машины или ра бочего инструмента производите осмотр на наличие повреждений Если сомневаетесь в исправности установите новый рабочий инструмент 2 8 Применяйте средства индивидуальной защиты В зависимости от выполняемой работы пользуйтесь защитным лицевым щитком или защитными очками По мере необ ходимости пользуйтесь пылезащитной маской средствами защиты органов слуха пер чатками и защитным фартуком способным задерживать мелкие абразивные частицы и частицы обрабатываемого материала Средства защиты должны быть способны задерживать разлетающиеся частицы об разующиеся при производстве различных работ 2 9 Не допускайте посторонних непосредственно близко к рабочей зоне 2 10 Располагайте кабель питания на расстоянии от вращающегося рабочего инстру мента 2 11 Никогда не кладите ручную машину до полной остановки рабочего инструмента 12 www kalibrcompany ru
