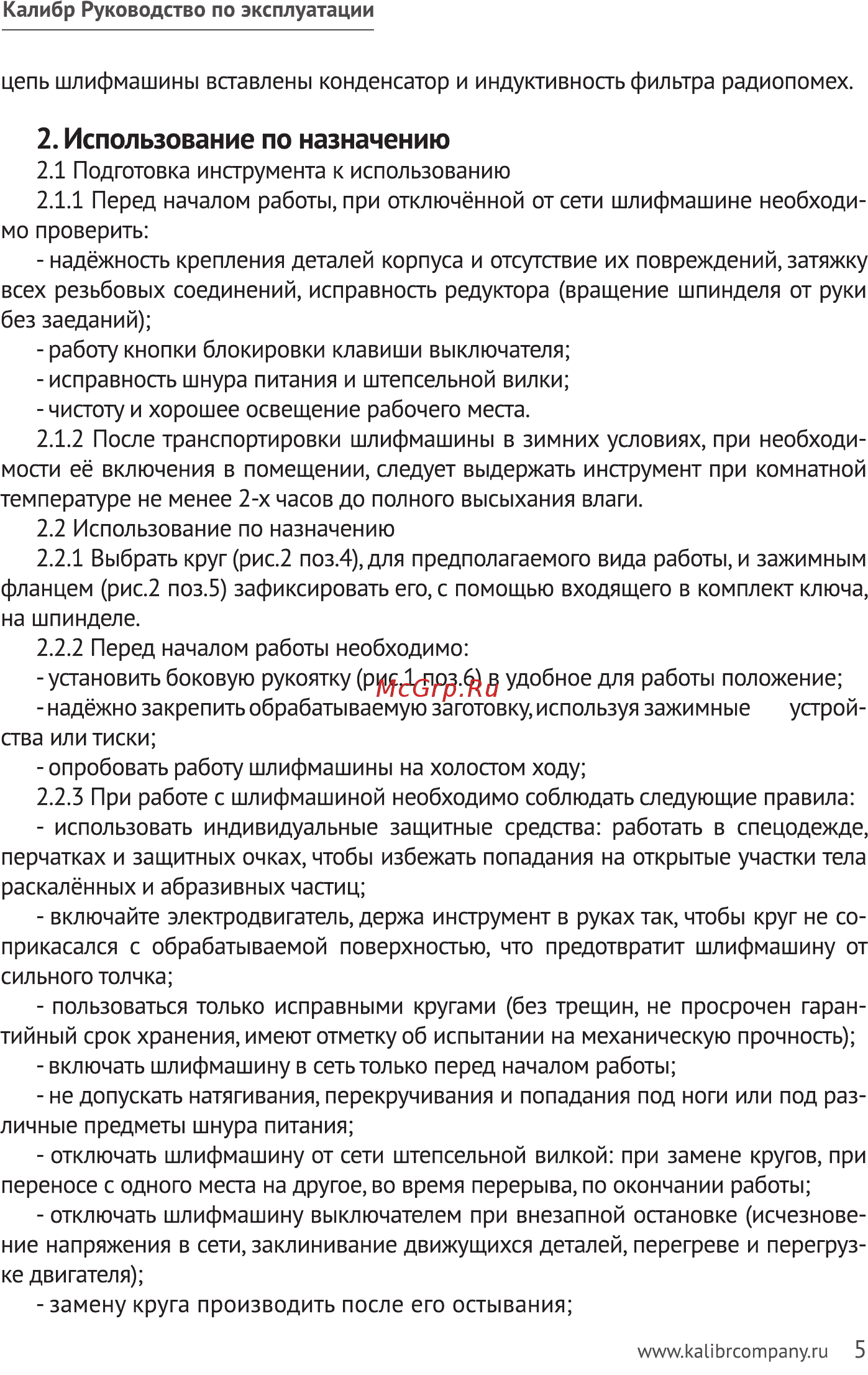

Калибр Руководство по эксплуатации цепьшлифмашины вставлены конденсатор и индуктивность фильтра радиопомех 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы при отключённой от сети шлифмашине необходи мо проверить надёжность крепления деталей корпуса и отсутствие их повреждений затяжку всех резьбовых соединений исправность редуктора вращение шпинделя от руки без заеданий работу кнопки блокировки клавиши выключателя исправность шнура питания и штепсельной вилки чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки шлифмашины в зимних условиях при необходи мости её включения в помещении следует выдержать инструмент при комнатной температуре не менее 2 х часов до полного высыхания влаги 2 2 Использование по назначению 2 2 1 Выбрать круг рис 2 поз 4 для предполагаемого вида работы и зажимным фланцем рис 2 поз 5 зафиксировать его с помощью входящего в комплект ключа на шпинделе 2 2 2 Перед началом работы необходимо установить боковую рукоятку рис 1 поз 6 в удобное для работы положение надёжно закрепить обрабатываемую заготовку используя зажимные устрой ства или тиски опробовать работу шлифмашины на холостом ходу 2 2 3 При работе с шлифмашиной необходимо соблюдать следующие правила использовать индивидуальные защитные средства работать в спецодежде перчатках и защитных очках чтобы избежать попадания на открытые участки тела раскалённых и абразивных частиц включайте электродвигатель держа инструмент в руках так чтобы круг не со прикасался с обрабатываемой поверхностью что предотвратит шлифмашину от сильного толчка пользоваться только исправными кругами без трещин не просрочен гаран тийный срок хранения имеют отметку об испытании на механическую прочность включать шлифмашину в сеть только перед началом работы не допускать натягивания перекручивания и попадания под ноги или под раз личные предметы шнура питания отключать шлифмашину от сети штепсельной вилкой при замене кругов при переносе с одного места на другое во время перерыва по окончании работы отключать шлифмашину выключателем при внезапной остановке исчезнове ние напряжения в сети заклинивание движущихся деталей перегреве и перегруз ке двигателя замену круга производить после его остывания www kalibrcompany ru 5
