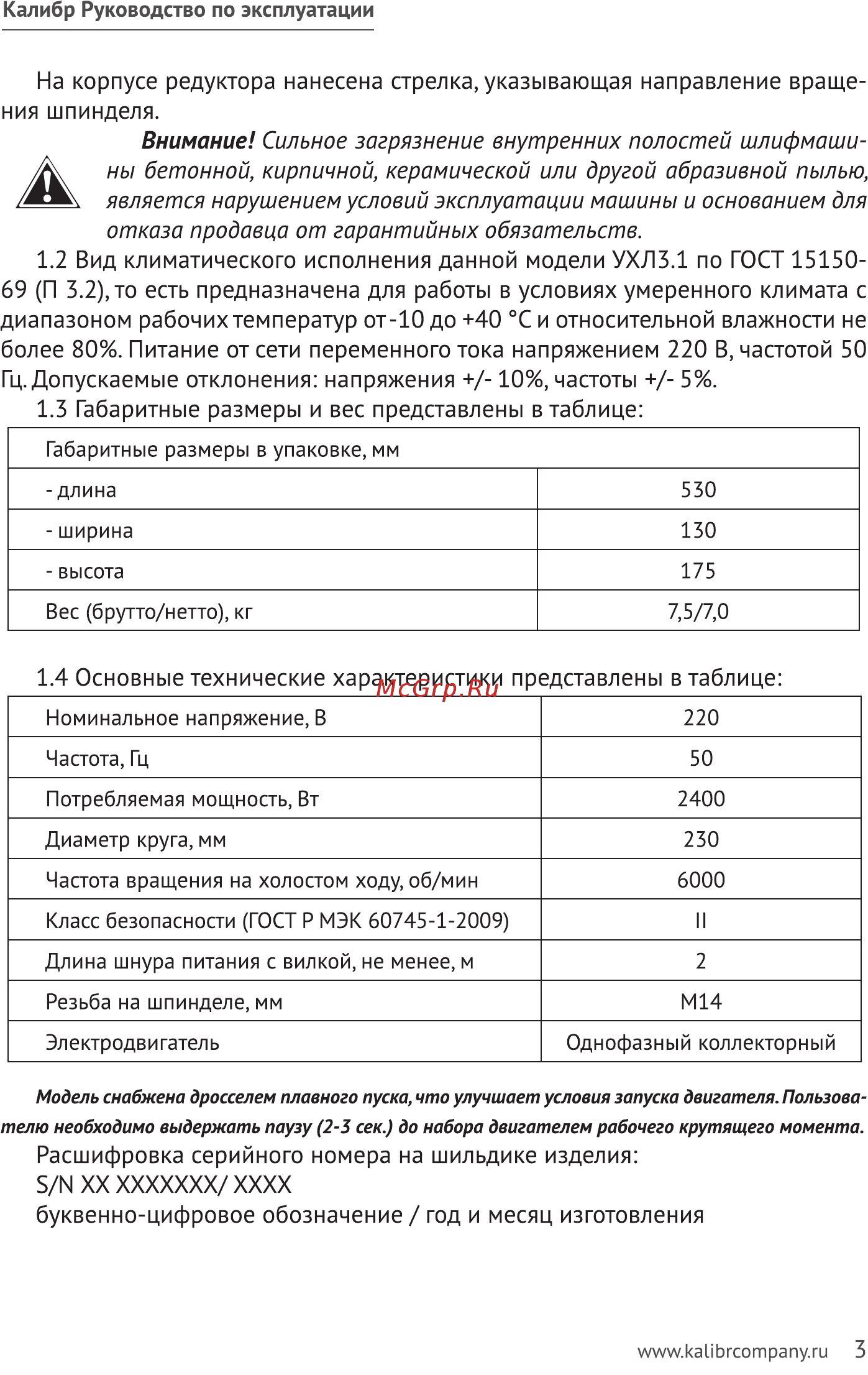

Калибр Руководство по эксплуатации На корпусе редуктора нанесена стрелка указывающая направление враще ния шпинделя Внимание Сильное загрязнение внутренних полостей шлифмашины бетонной кирпичной керамической или другой абразивной пылью является нарушением условий эксплуатации машины и основанием для отказа продавца от гарантийных обязательств 1 2 Вид климатического исполнения данной модели УХЛ3 1 по ГОСТ 1515069 П 3 2 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 С и относительной влажности не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Габаритные размеры и вес представлены в таблице Габаритные размеры в упаковке мм длина 530 ширина 130 высота 175 Вес брутто нетто кг 7 5 7 0 1 4 Основные технические характеристики представлены в таблице Номинальное напряжение В 220 Частота Гц 50 Потребляемая мощность Вт 2400 Диаметр круга мм 230 Частота вращения на холостом ходу об мин 6000 Класс безопасности ГОСТ Р МЭК 60745 1 2009 II Длина шнура питания с вилкой не менее м 2 Резьба на шпинделе мм Электродвигатель М14 Однофазный коллекторный Модель снабжена дросселем плавного пуска что улучшает условия запуска двигателя Пользова телю необходимо выдержать паузу 2 3 сек до набора двигателем рабочего крутящего момента Расшифровка серийного номера на шильдике изделия 5 Ы XX ххххххх хххх буквенно цифровое обозначение год и месяц изготовления www kalibrcompany ru 3
