Руководство по установке и эксплуатации
EAGLE / LOWRANCE
www.eaglesonar.com www.lowrance.com
www.navionika.com (044) 294-00-10
11

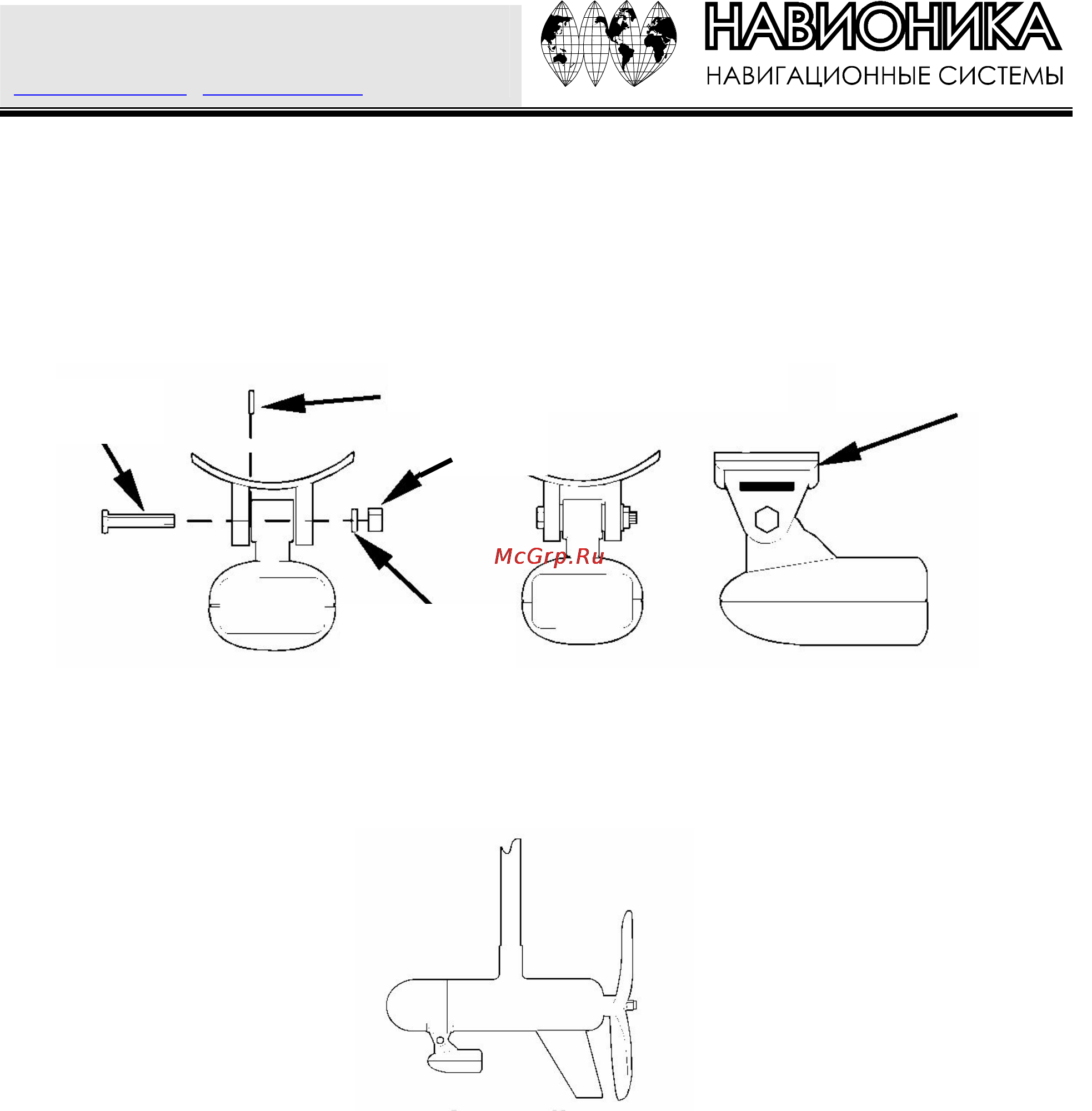

Установка на троллинговый мотор
Прикрепите скобу для троллингового мотора (TMB-S) к датчику с помощью деталей, которые поставляются вместе с
датчиком, как это показано на иллюстрации. (Примечание: Внутренняя зубчатая шайба поставляется вместе с TMB-S).
Протяните ремень, который поставляется вместе с TMB-S, через отверстие в скобе датчика и оберните его вокруг
троллингового мотора. При опущенном в воду моторе датчик должен быть направлен прямо вниз. Затяните надежно
ремень.
Синтетическим шнуром (он не включается в поставку) прикрепите кабель датчика к рукоятке мотора. Удостоверьтесь, что
есть запас кабеля для того, чтобы мотор свободно двигался. Проложите кабель к эхолоту – и он готов к использованию.
Датчик установлен на транце, вид сбоку.
Ориентация датчика и «дуги», изображающие рыбу
Отсутствие четкого изображения на экране «дуг», изображающих рыбу, может быть связано с тем, что датчик не
параллелен земле в момент покоя лодки или при движении на малой скорости.
Если изображаются только поднимающиеся вверх половинки дуг («дуги» идут под углом вверх, но не возвращаются вниз),
это означает, что передняя часть датчика слишком поднята вверх – ее надо опустить. Если изображаются только задние
половинки дуг, то передняя часть датчика слишком опущена – ее надо поднять.
ПРИМЕЧАНИЕ:
Периодически мойте датчик водой с мылом, чтобы убрать бензиновую пленку. Жир и грязь уменьшают чувствительность, и
мешают работе.
Внутренняя зубчатая шайба
Болт
Скоба TMB-S
Плоская
шайба
Гайка
