Руководство по установке и эксплуатации
EAGLE / LOWRANCE
www.eaglesonar.com www.lowrance.com
www.navionika.com (044) 294-00-10
16
Установка эхолота на приборной панели
Установка на приборной панели
Cuda242,Fish Easy245DS, X50DS
Для монтажа можно пользоваться трафаретом, который можно найти в конце оригинала руководства.
Перед установкой внимательно прочитайте инструкцию.
ПРИМЕЧАНИЕ. Мы рекомендуем использовать такие инструменты: лобзик, дрель, сверло (для начальной подготовки
отверстия).
Выберите место, где Вы будете устанавливать прибор. За ним должно хватать места для подсоединения кабеля прибора. Это
приблизительно 45 мм. Еще понадобится около 25 мм для подсоединения кабеля питания и датчика.
Вырежьте трафарет из руководства и зафиксируйте на приборной панели. Вырезать отверстие начинайте, делая дрелью
отверстие в центре трафарета. Выберите сверло достаточного диаметра, такое, чтобы поместилось лезвие лобзика.
Всуньте лобзик в начальное отверстие и затем вырезайте вдоль линии. Будьте особо внимательны, вырезая углы, - легко
ошибиться.
Снимите покрытие с одной стороны монтажной ленты. Приклейте ее к внешнему краю задней стороны прибора. Начиная с
центра нижней грани, оберните по периметру прибора. Обрежьте лишнюю ленту.
Присоедините кабель питания и датчика к прибору.
Снимите покрытие с другой стороны ленты. Аккуратно вставьте прибор в вырезанное в панели отверстие. Плотно
прижмите по всем сторонам. Убедитесь, что прибор надежно закреплен в панели.
Трафарет с реальными размерами нужно взять из оригинала инструкции или на сайте компании www.eaglesonar.com
Установка держателя
Установите прибор в любом удобном месте, чтобы был зазор, и прибор можно было наклонять, меняя угол наблюдения. За
прибором должно быть достаточно места, чтобы присоединить кабель датчика и питания.
Отверстия в крепления позволяют привинчивать или монтировать на стяжном болте.
Может понадобиться подложить под прибор фанеру, чтобы уплотнить тонкую панель.
Просверлите отверстие в 5\8” дюйм (15,9 мм) на панели для кабеля питания и датчика. Лучше всего, чтобы отверстие было
сразу под держателем. Тогда держатель при установке закроет отверстие, прижмет провода в нужном положении, установка
будет выполнена аккуратно. Некоторые пользователи устанавливают держатель в стороне от отверстия – но это дело
личных предпочтений. После подготовки отверстия протяните разъем датчика через отверстие снизу панели
Монтаж на держателе. Вид спереди (слева) и сбоку (справа)
.
Если хотите, можно заполнить отверстие вокруг проводов составом для заделки швов. Некоторые используют специальные
крышки, чтобы закрыть отверстие. В любом случае убедитесь, что кабеля достаточно для того, чтобы прибор можно было
наклонять и поворачивать.

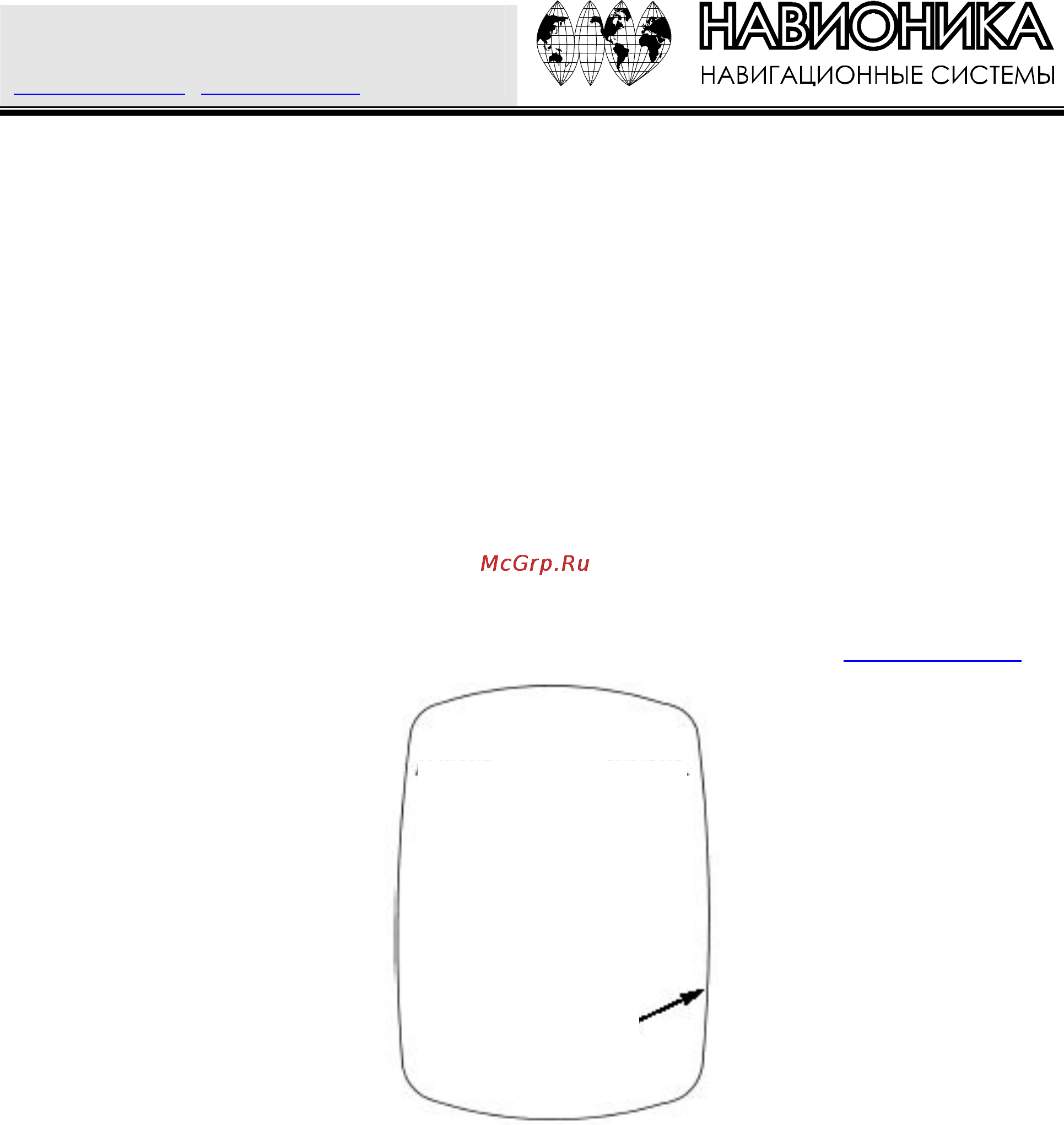

ВЕРХ
Всегда проверяйте
размеры
Вырежьте вдоль
этой линии
Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
