Lowrance X-4 Pro [13/32] Размещение датчика для движения на большой скорости

Руководство по установке и эксплуатации

EAGLE / LOWRANCE

www.eaglesonar.com www.lowrance.com

www.navionika.com (044) 294-00-10

Чтобы выбрать правильно место для монтажа датчика на дне корпуса, поставьте лодку на якорь над глубиной 60 футов.

Налейте немного воды на дно лодки. Вставьте датчик в эхолот, включите его и держите датчик сбоку от лодки. Настройте

чувствительность и диапазон глубин так, чтобы на экране появилось второй сигнал от дна (для этого нужно отключить

автоматический режим и функцию ASP). После этого не меняйте установки.

Выньте датчик из воды и поместите его в лодку в воду. Понаблюдайте за сигналом, не ухудшилась ли его чувствительность

датчика. Второй сигнал от дна должен исчезнуть, и сигнал от дна ухудшиться.

Поворачивайте датчик, чтобы найти лучшее место для него. Если параметр чувствительности нужно увеличить очень

сильно, чтобы компенсировать (помехи), то датчик стоит располагать снаружи корпуса лодки. Если же нет, отметьте место,

где прием сигнала лучше всего и установите датчик согласно нижеследующим инструкциям.

Убедитесь, что поверхность чистая, сухая, без следов жира или масла, обработайте поверхность корпуса и датчика

наждачной бумагой (зернистостью №100). Поверхность корпуса должна быть плоской, чтобы вся поверхность датчика

соприкасалась с ней.

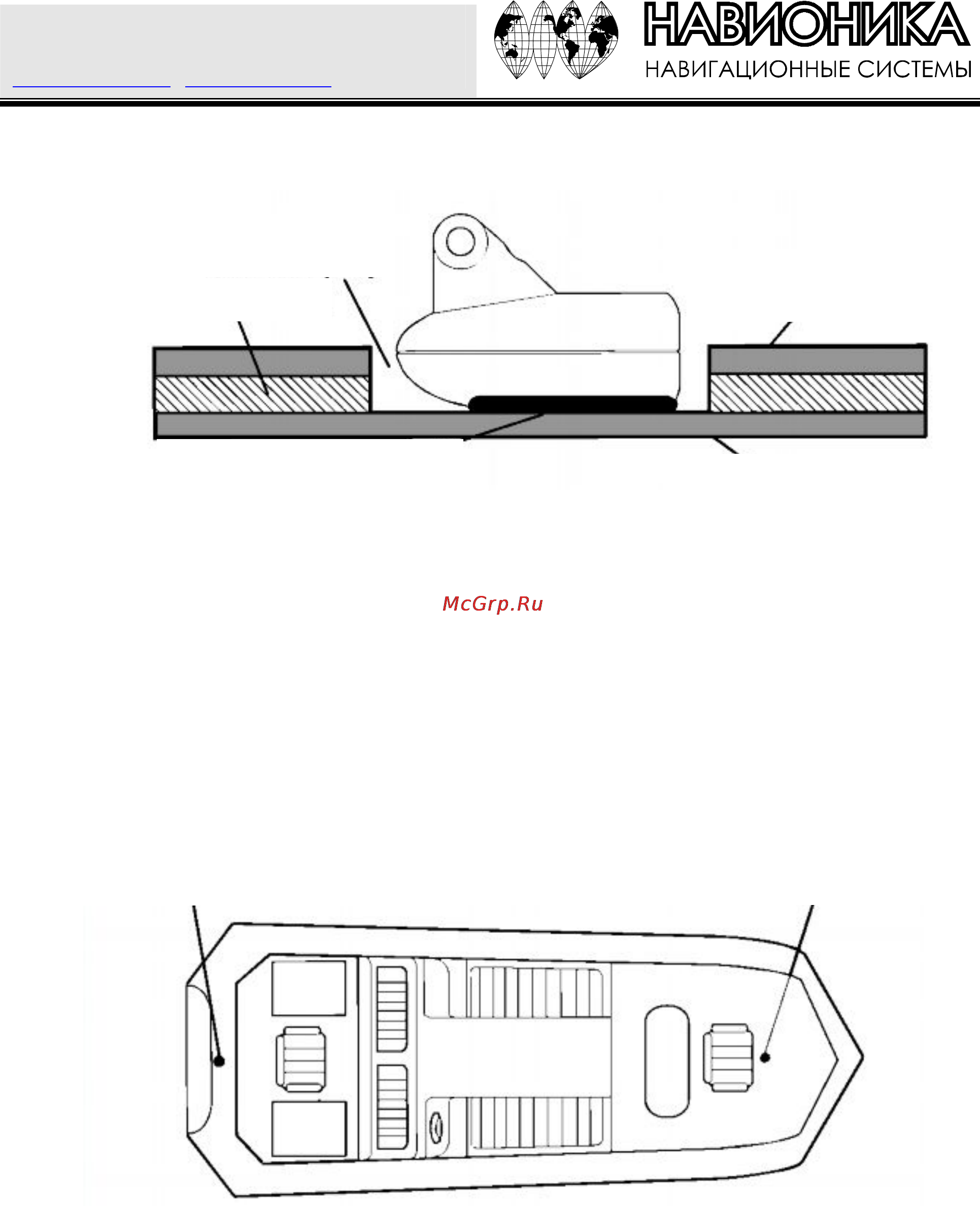

Заполнить эпоксидкой

Плавучий материал

Внутренняя оболочка

Внешняя оболочка

Сначала прикрепить на

эпоксидную смолу в этом

месте

Размещение датчика (для

движения на большой

скорости)

Размещение датчика (для

движения на малой

скорости – для

троллинга)

Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
