Руководство по установке и эксплуатации
EAGLE / LOWRANCE
www.eaglesonar.com www.lowrance.com
www.navionika.com (044) 294-00-10
19
В комплект входят блок питания, адаптер для батарей, портативный датчик. Батареи не входят в комплект. В каждом
модуле питания есть отсек для хранения датчика. Для работы с портативным модулем нужно просто вставить в блок
питания батарейки, подключить эхолот к нему, подключить кабель датчика и электропитания. Эхолот готов к работе.

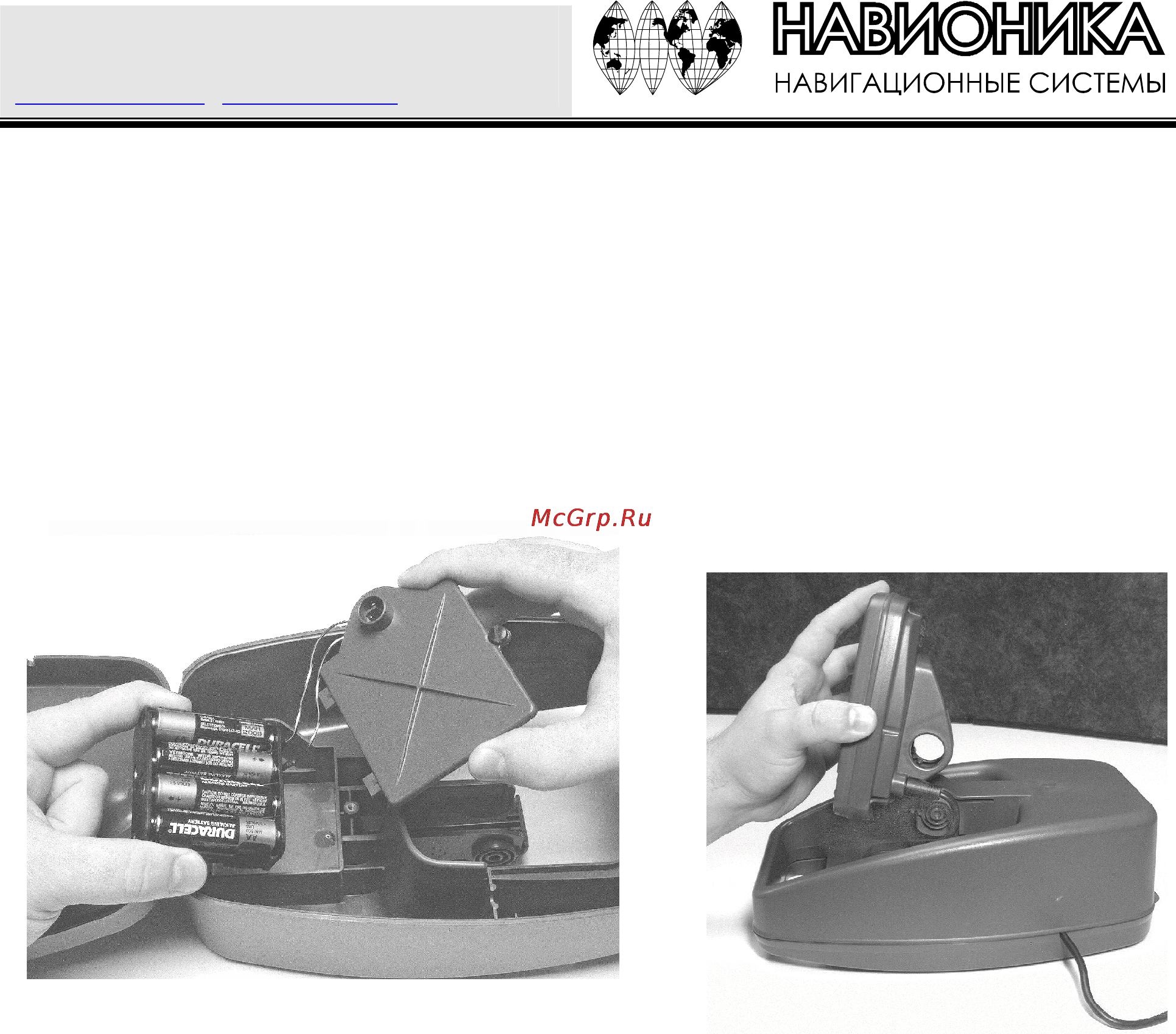

Установка батарей
Откройте контейнер для батарей с помощью защелки спереди и вставьте восемь элементов АА (батареек или
аккумуляторов). Используйте щелочные батареи – они дольше служат. Можно вставить аккумулятор, который можно
перезаряжать.
ПРИМЕЧАНИЕ. Когда прибор не используется, отсоедините электропитание, это сбережет контакты от коррозии, и
батарейки от вытекания. При хранении прибора всегда вынимайте батарейки. «Севшие» батарейки могут «потечь», и
контакты поржавеют.
После установки батарей закройте контейнер и вставьте кабель электропитания разъем портативного блока электропитания.
Включите прибор. Если прибор не работает, проверьте контакт элементов в батарее и подсоединение проводов адаптера.
Красный провод должен идти к красному проводу адаптера, а черный провод кабеля должен быть присоединен к черному
проводу адаптера. Если прибор все равно не работает, проверьте напряжение в блоке питания. Большинство жало, которые
мы получаем, связаны с «севшими» батарейками. Убедитесь, что батарейки, которые Вы купили, свежие. При хранении
прибора всегда вынимайте батарейки из контейнера, так как они могут потечь и контакты заржавеют.
В холодную погоду батареи «садятся». Перед выходом из дому, эхолот и батареи должны находиться в тепле. Если
батарейки все-таки «сели», Вы можете немного восстановить заряд, поместив их на время в теплое помещение или в
машину. Лучше всего заменить их батарейками, которые находились в тепле.
ПРИМЕЧАНИЕ. Никогда не нагревайте батарейки на открытом пламени и не направляйте поток горячего воздуха на них.
Это может привести к пожару или взрыву.
Сборка датчика
Для сборки Вам понадобятся отвертка и два настраиваемых гаечных ключа.
Соберите датчик и монтажную скобу так, как изображено на иллюстрации. Прикрепите датчик к скобе, используя детали,
поставляемые с прибором.
Убедитесь, что внутри скобы с каждой стороны датчика есть по шайбе. Наденьте еще шайбу на конец болта и навинтите
гайку на нее.
Привинтите присоску на скобу с помощью имеющегося в комплекте винта и шайбы. Проденьте нейлоновый шнур через
отверстие в верхней части скобы и привяжите к скобе. Во время использования датчика привяжите другой конец к лодке –
так Вы не потеряете датчик, если он отсоединится от лодки.
Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
