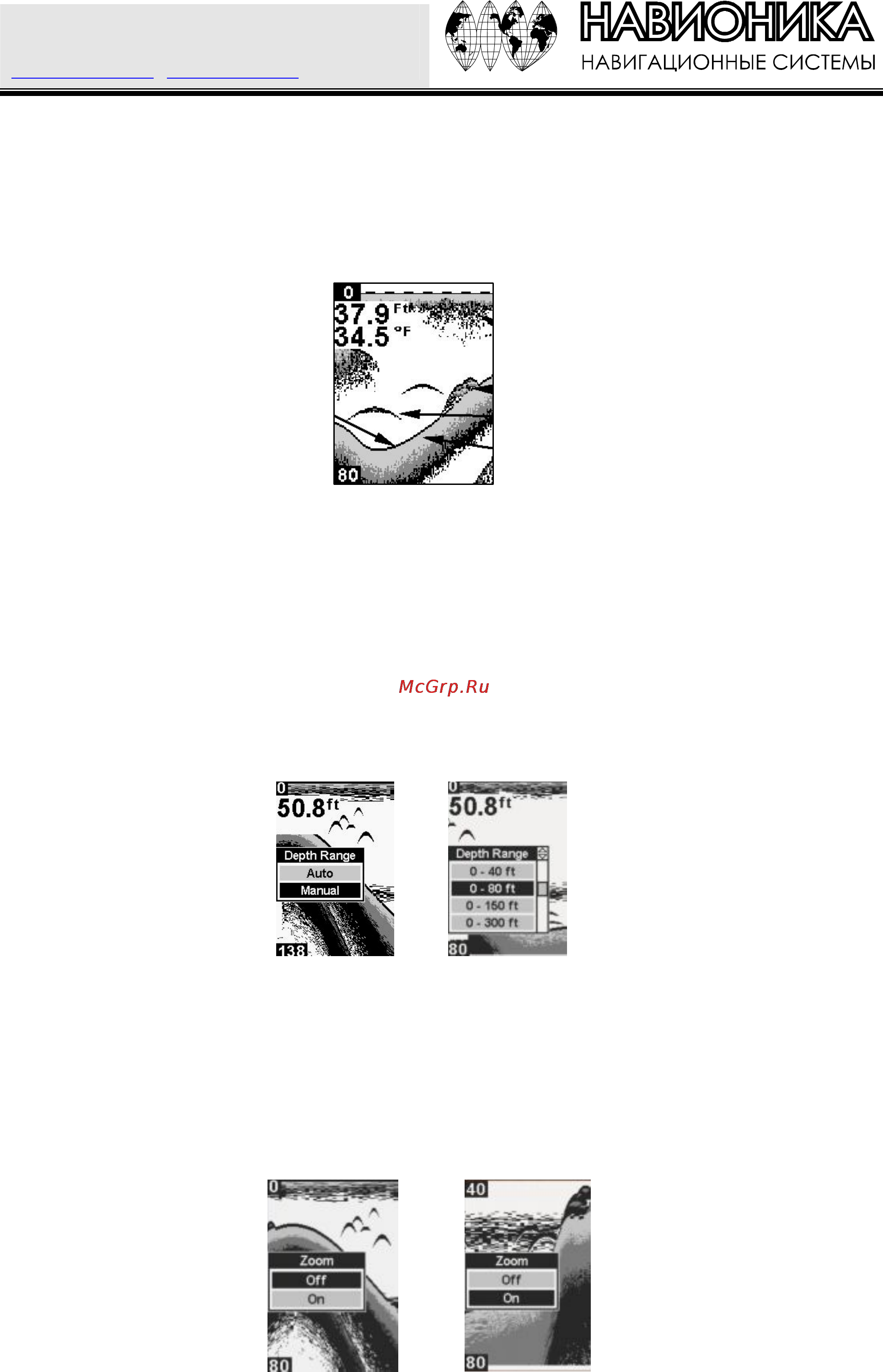

В этом режиме все сигналы «проплывают» по всему экрану. Этот режим устанавливается по умолчанию. Сигнал дна
«проплывает» поперек экрана справа налево. Шкала глубины с правой стороны экрана дает возможность легко определить
глубину нахождения рыбы, разных форм рельефа, прочих объектов. Пунктирная линия вверху экрана изображает
поверхность. Глубина дна изображается в верхнем левом углу.
Если есть датчик температуры, показывается и температура воды. Показ температуры можно включить и отключить.
Полноэкранный режим. Функция FISH I.D. отключена.
Диапазон глубин – DEPTH RANGE
При первом включении прибор автоматически настраивает диапазон и чувствительность в соответствие с условиями в воде.
Дно всегда изображается в нижней части экрана. Вы можете аннулировать автоматические установки и задать диапазон
вручную.
Для этого нажимайте на клавишу меню MENU, пока на экране не возникнет меню диапазона DEPTH RANGE, как это
показано на иллюстрации. Стрелкой вниз выберите MANUAL(вручную). Затем, нажав MENU UP, войдите в меню DEPTH
RANGE. С помощью клавиш-стрелок выберите желаемый диапазон. Закончив, нажмите PWR, чтобы удалить меню с
экрана. Прибор поддерживает следующие значения диапазона глубин: 10, 20, 40, 80, 150, 300, 600, 1000 и 2000 футов.
Меню DEPTH RANGE, диапазон глубин установлен равным 60 футов. На экране виден столб воды от 0 до 60 футов. В
примере глубина равна 33,2 футов, но на экране изображаются лишь верхние 40 футов.
Масштаб изображения - ZOOM
Функция ZOOM увеличивает объекты, изображенные на экране, вдвое. Например, если автоматически установлен
диапазон глубины от 0 до 80 футов, функция ZOOM покажет во весь экран часть столба воды от 40 до 80 футов, причем дно
всегда будет на экране.
Чтобы увеличить масштаб изображения, сначала нажмите клавишу MENU UP или MENU DOWN, пока не возникнет меню
ZOOM. Выберите стрелками On (включить). Нажмите PWR, чтобы удалить меню с экрана.
Вы всегда можете определить, когда работает функция ZOOM – на шкале глубины слева никогда не будет ноль. Например,
если установлен диапазон глубины от 0 до 80, то при включенной функции ZOOM на шкале будет от 40 до 80 футов.
Глубина дна
Приманка для рыбы
Температура
Поверхностный мусор
Диапазон глубин
Сигнал от дна
Дуги рыб
Структуры на дне
Серая линия
Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
