www.kraton.ru

Плиткорез TC-14, артикул 4 02 02 014

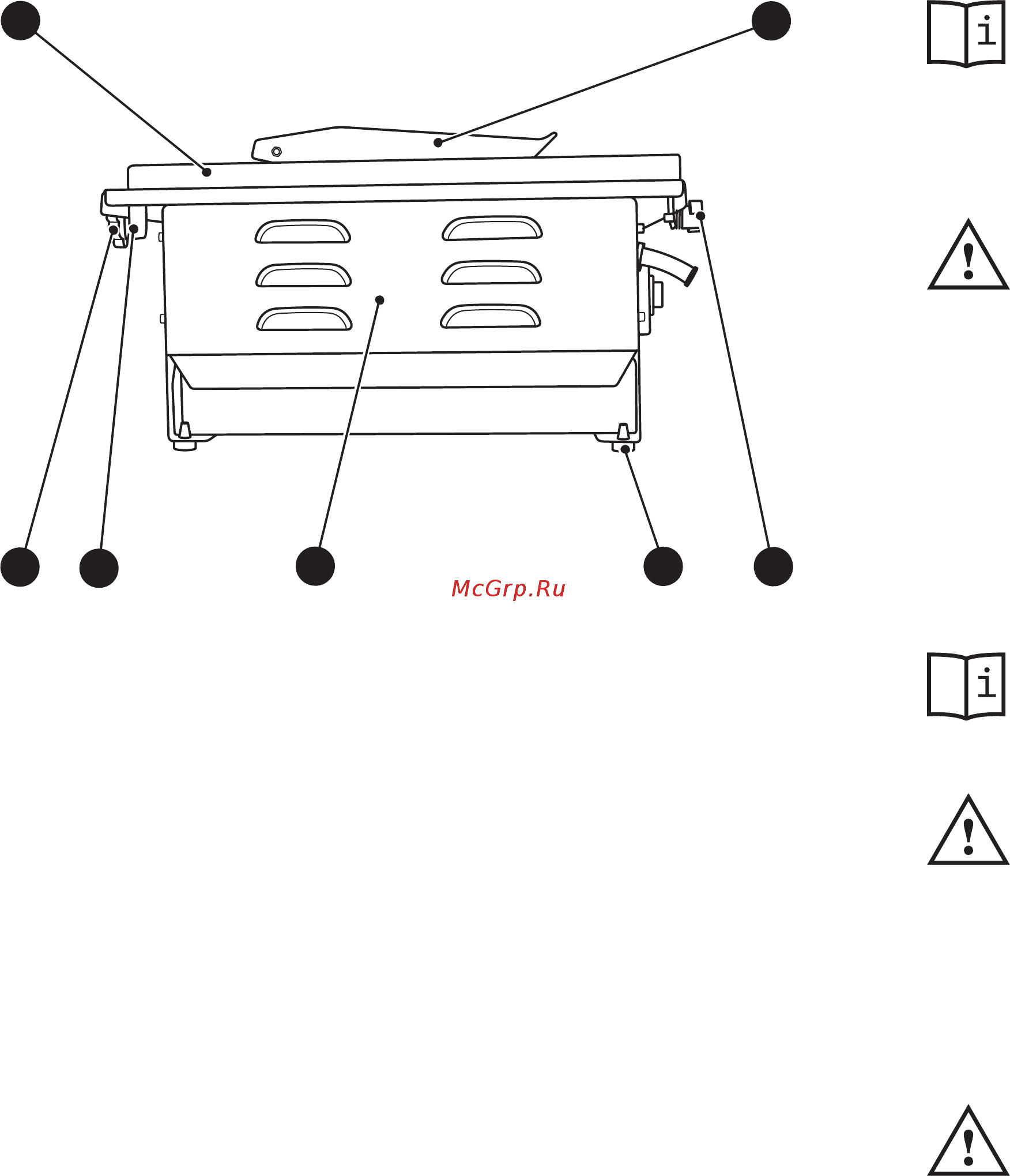

18 23

5. Защитный кожух

6. Винт

8. Пластина

9. Опора резиновая

12. Планка направляющая

23. Корпус станка

Рисунок 4 — Элементы станка

Общие указания

• Станок предназначен для работы от однофазной сети пере-

менного тока напряжением 220 В и частотой 50 Гц.

• Станок может эксплуатироваться в следующих условиях:

— температура окружающей среды от +1

°С до +35

°С;

— относительная влажность воздуха до 80 % при температуре

+25

°С.

• Если станок внесен в зимнее время в отапливаемое помеще-

ние с улицы или из холодного склада, необходимо не распако

вывать его и не включать в течение 8 часов. Станок должен

прогреться до температуры помещения. В противном случае

станок может выйти из строя при включении, из-за сконденси-

ровавшейся влаги на деталях электродвигателя и его электро

оборудовании.

Распаковка и подготовка рабочего места

• Откройте коробку, в которую упакован станок и комплектую-

щие детали. Проверьте комплектность станка и отсутствие види

мых механических повреждений.

• Произведите в соответствии с рисунками и указаниями насто-

ящей инструкции сборку станка.

Сборка и регулировка станка

• Установите резиновые опоры 9 в отверстия в нижней части

корпуса 23 (см. рис. 4).

• Установите и закрепите с помощью винтов 6, шайб 7 и пластин

8 на рабочем столе 19 планку направляющую 12 (см. рис. 3 и 4).

• Исходя из требуемого размера плитки и ориентируясь по ли-

нейке 16 (см. рис. 3) установите планку направляющую 12 в не

обходимое положение. Затяните винты 6.

• Ослабьте винты 22 (см. рис. 5 и 8) и установите рабочий стол 19

под углом 15 градусов.

• С помощью отвертки ослабьте винты 29.

• Вставьте кронштейн 18 в паз между верхней частью корпуса 23

и прижимной пластиной (см. схему сборки).

• Установите кронштейн 18 относительно алмазного круга 3 так,

чтобы они лежали в одной плоскости и затяните винты 29.

• Установите рабочий стол 19 в горизонтальное положение и за-

тяните винты 22.

Установка и замена алмазного круга

• Для установки и замены алмазного круга 3 (см. рис. 3, 6 и 7)

необходимо выполнить следующие действия:
