www.kraton.ru
Плиткорез TC-14, артикул 4 02 02 014
22 19
Устройство и принцип работы станка

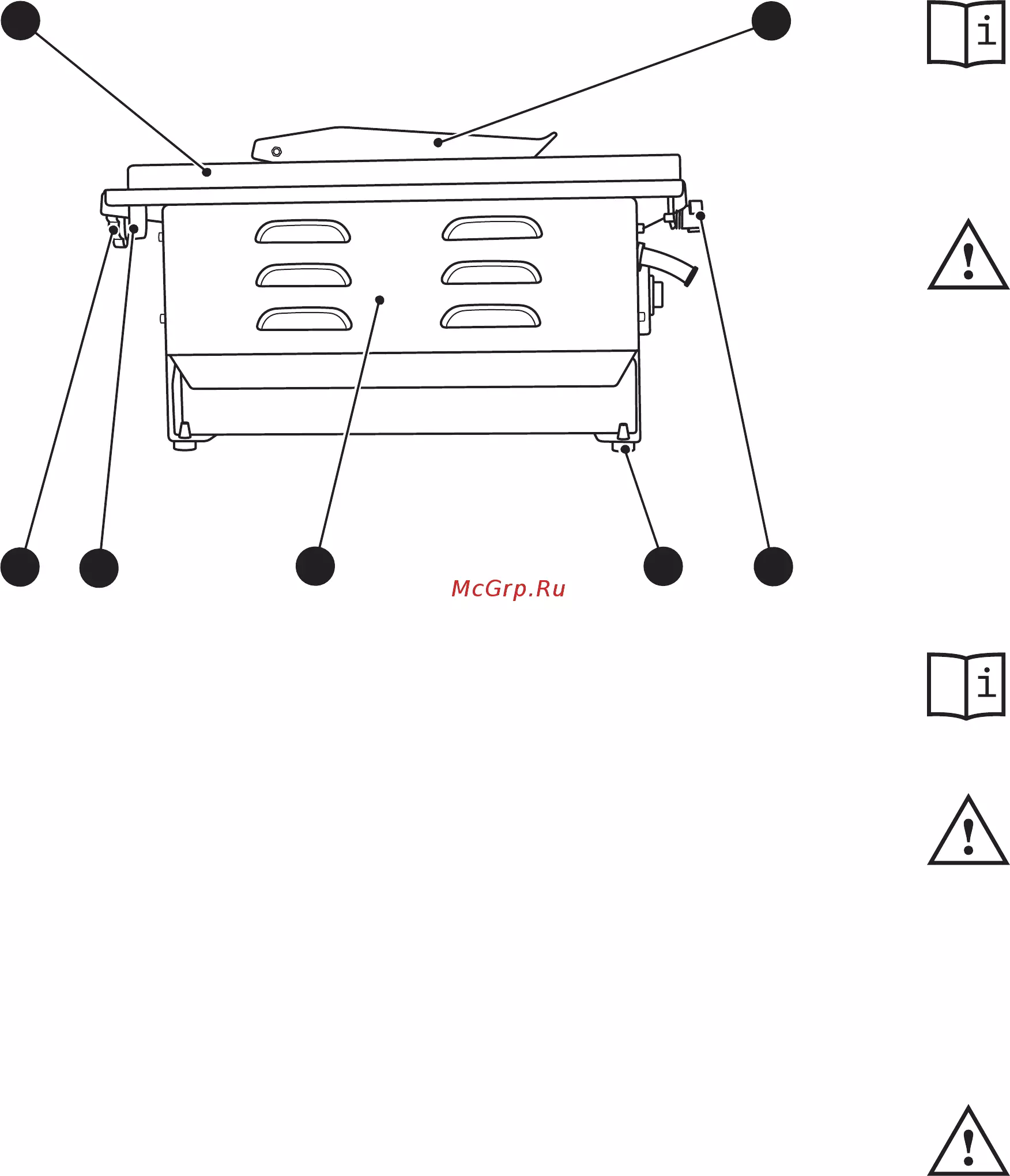

• Общий вид станка показан на рисунках 3 и 4, его подробное
устройство представлено на схеме сборки (см. приложение Б).
• Станок относится к типу настольных плиткорезных станков.
• Станок состоит из следующих основных узлов: корпус 23, ра-
бочий стол 19, поддон 4, и других узлов и деталей (см. рис. 3,
4 и схему сборки). В корпусе 23 закреплен электродвигатель
станка (см. схему сборки). На валу электродвигателя с помощью
специальных фланцев и гайки закреплен алмазный круг 3.
• Корпус 23 является несущим элементом станка и снабжен вы-
движным поддоном 4. Поддон 4 предназначен для заливки хо
-
лодной воды, используемой при резании плитки. Нижняя часть
алмазного круга 3 постоянно находится в воде, залитой в под
-
дон 4. Это позволяет снизить концентрацию пыли в зоне реза
-
ния и предотвращает перегрев алмазного круга 3.
• Рабочий стол 19 предназначен для базирования плитки при
работе станка. Рабочий стол 13 снабжен передвижной направ
-
ляющей планкой 12 и упором 2. Упор 2 предназначен для ба
-
зирования плитки при ее резании под углом в горизонтальной
плоскости.

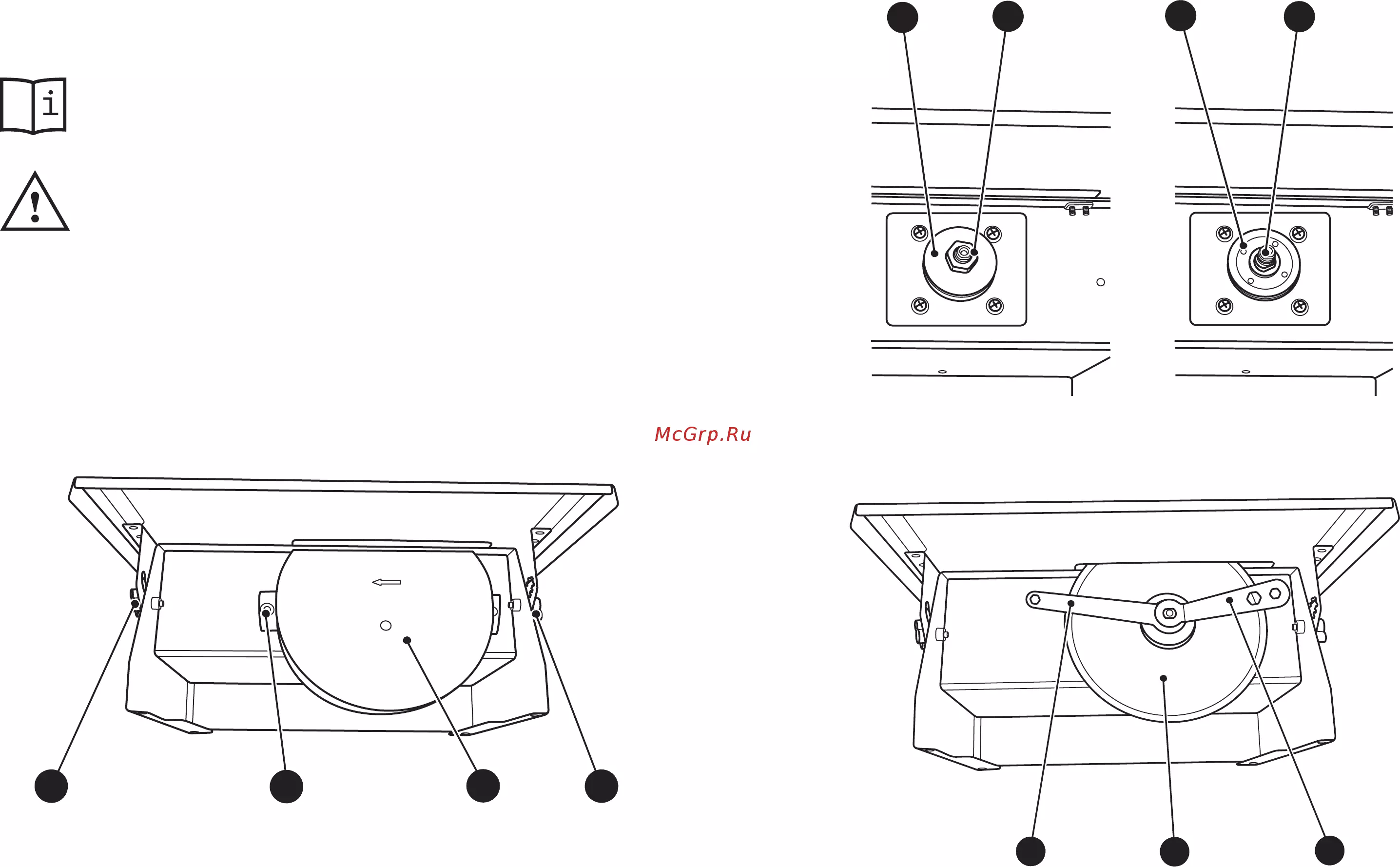

• Нижний защитный кожух 20 и защитный кожух 5 предназначе-
ны для предотвращения случайного соприкосновения работни
-
ка с алмазным кругом 3.
• Рабочий стол 19 может поворачиваться на шарнирах относи-
тельно корпуса 23, на угол 45 градусов, что используется при
наклонном резании плитки. Угол наклона рабочего стола 19 при
этом контролируют по шкале 21. Для предотвращения случайно-
го поворота рабочего стола 19 в процессе работы, станок снаб
-
жен фиксирующими винтами 22.
• Включение станка в работу осуществляется кнопкой 14 «ПУСК».
Выключение станка осуществляется кнопкой 15 «СТОП». Элек
-
тропитание к станку подводится с помощью кабеля электропи
-
тания с вилкой 13.
• Пользователь перед началом работы предварительно подго-
тавливает и настраивает станок. Плитку укладывают на рабочий
стол 19 и упирают в направляющую планку 12 (или упор 2). Ре
-
зание плитки осуществляется путем ее ручной подачи (надвига
-
ния) по рабочему столу 19 на алмазный круг 3.

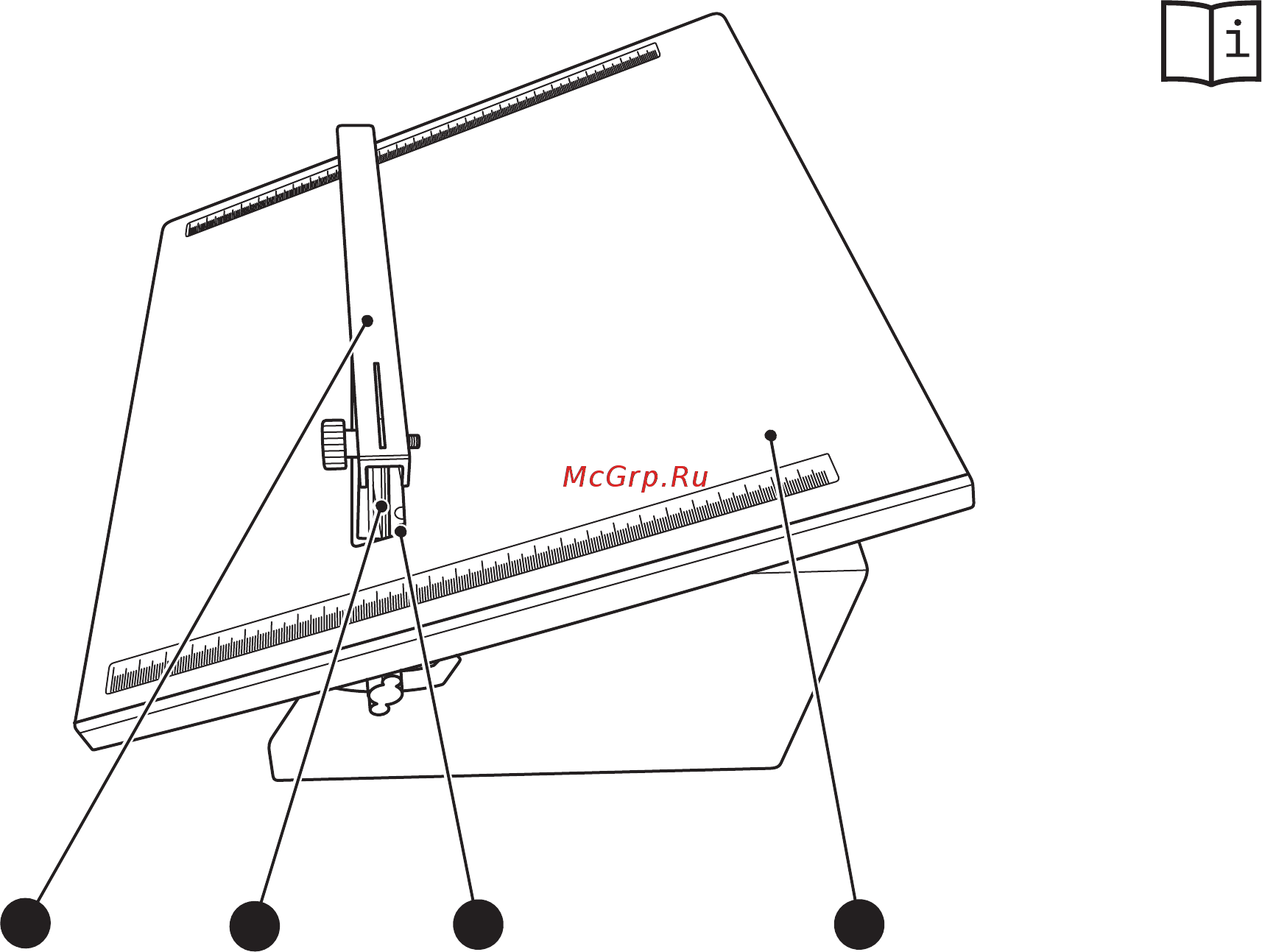

Рисунок 8 — установка и крепление защитного кожуха на станке
5. Кожух защитный
18. Кронштейн
19. Рабочий стол
29. Винт (2 шт.)
5
18
29 19
