www.kraton.ru
Плиткорез TC-14, артикул 4 02 02 014
24 17
Устройство станка

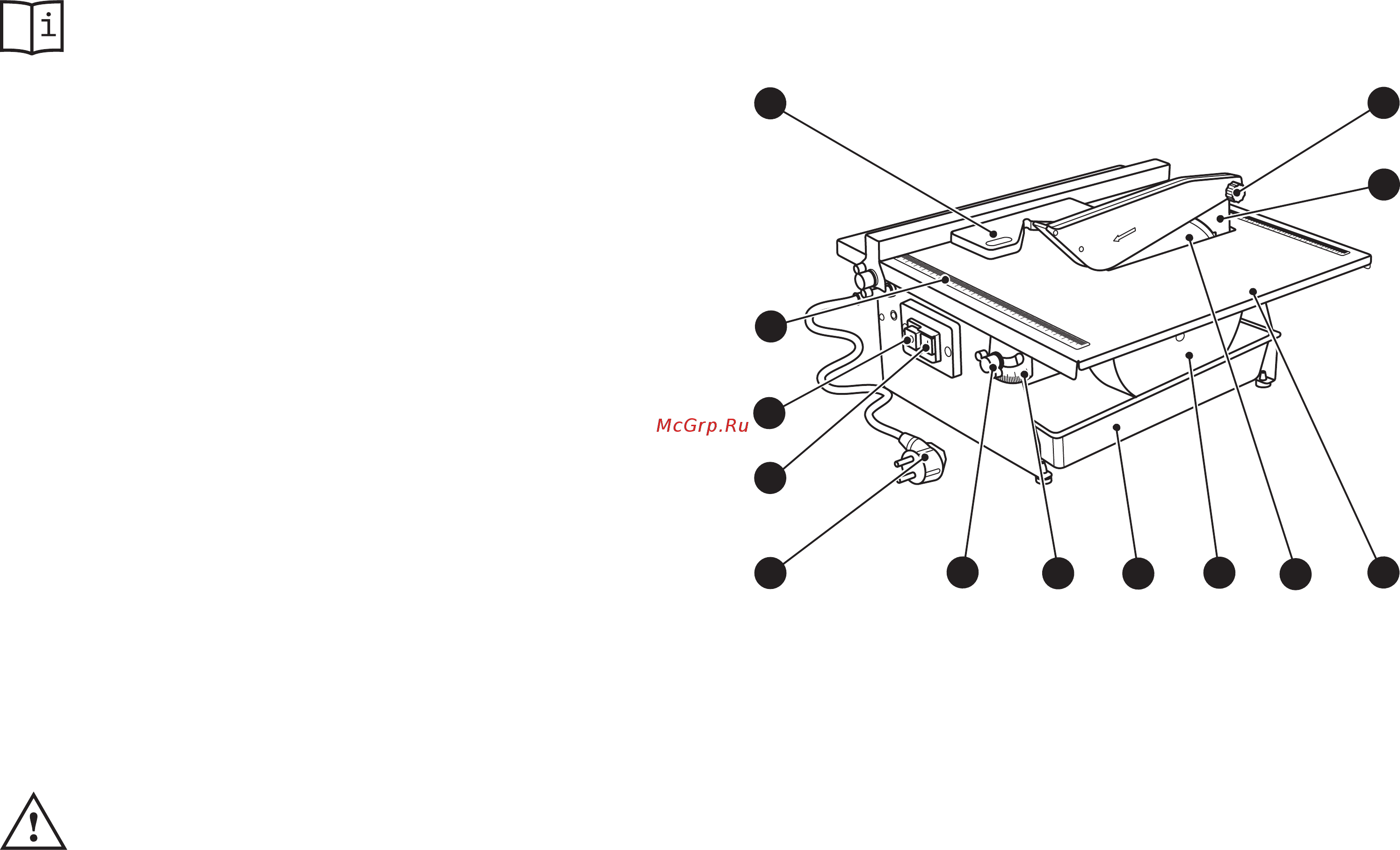

Рисунок 3 — Общий вид станка
2
15
16
3
19
20
13
22
14
17
21
18
4
2. Упор
3. Алмазный круг
4. Поддон для воды
13. Кабель электропитания с вилкой для
подключения к розетке электросети
14. Кнопка «ПУСК»
15. Кнопка «СТОП»
16. Линейка
17. Фиксатор зашитного кожуха
18. Кронштейн
19. Рабочий стол
20. Кожух нижний защитный
21. Шкала
22. Винт
— выключите станок и отсоедините вилку кабеля электропита
-
ния 13 от розетки электросети;
— с помощью отвертки отверните винты 24 и снимите нижний
защитный кожух 20 (см. рис. 5);
— установите ключ 11 на гайку 26, специальный ключ 10 на лы-
ску шпинделя 28;
— удерживая ключом 10 шпиндель 28, с помощью ключа 11 от
-
верните гайку 26;
— снимите фланец внешний 25 и алмазный круг 3;
— установите на фланец внутренний 27 пригодный для работы
алмазный круг. Замену алмазного круга 3 следует производить,
когда полностью выработалось его алмазное напыление;
— установите фланец 25 и затяните гайку 26;
— установите на штатное место нижний защитный кожух 20 и
заверните винты 24;
— установите в направляющие корпуса 23 поддон 4 (см. рис. 3
и 4);
— налейте в поддон 4 чистой воды до уровня между верхней и
нижней отметкой на его стенке. Станок готов к пробному пуску.
Проверка работы станка и пробный пуск
• Установите станок на предусмотренное место, обеспечив сво-
бодный доступ к нему со всех сторон. Рабочая зона вокруг стан
-
ка должна быть необходимой и достаточной для обеспечения
безопасной работы, эффективного технического обслужива
-
ния и наладки.
• Подключите вилку кабеля электропитания 13 к заземленной
розетке электрической питающей сети (220 В, 50 Гц). Для защи
-
ты электрооборудования станка и электропроводки от перегру
-
зок, на электрическом распределительном щите подключения
данной линии необходимо применять плавкие предохранители
или автоматические выключатели на 16 А. Напряжение и часто-
та тока в электрической питающей линии должно соответство
-
вать техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы и пробным пуском
станка проверьте надежность закрепления алмазного круга, от
-
сутствие посторонних предметов на рабочем столе. Шпиндель
режущего узла плиткорезного блока должен свободно, без за
-
клинивания и заеданий вращаться в подшипниковых узлах.
• Для пуска станка нажмите кнопку 14 «ПУСК» (см. рис. 3). Про
-
верку работы производите в течение 5–10 секунд, не более.
