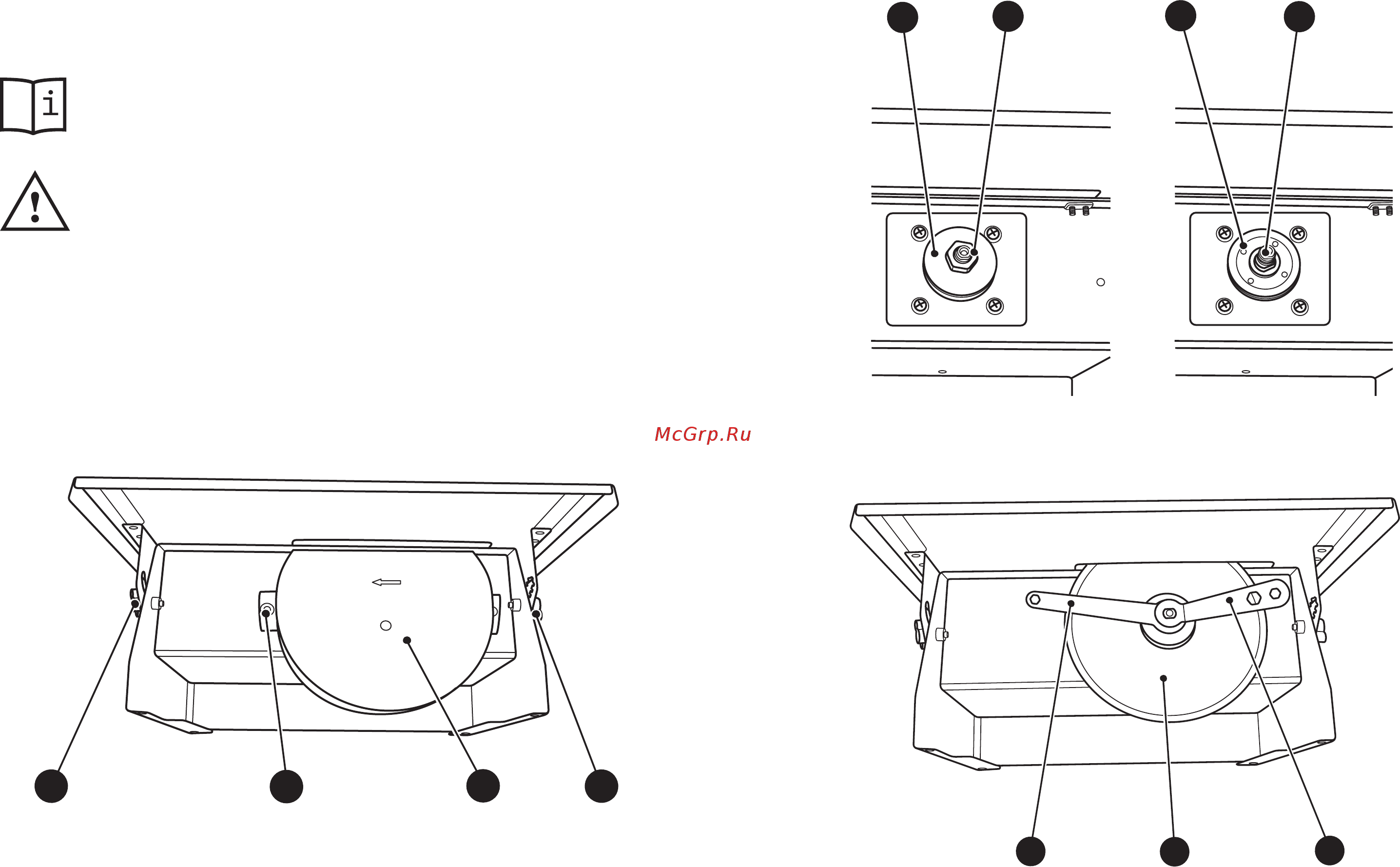

![Кратон tc-14 4 02 02 014 [20/20] Подготовка к работе](/views2/1244718/page20/bg14.png)
www.kraton.ru
Плиткорез TC-14, артикул 4 02 02 014
20 21
Подготовка к работе
ВНИМАНИЕ! При выполнении операций по
сборке и регулировке, выключите станок и от
-
соедините вилку кабеля электропитания от ро
-
зетки электросети. Перед снятием или заменой
алмазного круга, сборкой или наладкой, также
обязательно выключите станок и отсоедините
вилку кабеля электропитания от розетки элек
-
тросети. Регулярно проверяйте, чтобы алмаз
-
ный круг был годным для использования, без
дефектов или повреждений. Работа на станке
с негодным или незафиксированным алмаз-
ным кругом может привести к травме.
22
22
20
24
20. Кожух нижний защитный
22. Винт (2 шт.)
24. Винт (2 шт.)
Рисунок 5 — Демонтаж нижнего защитного кожуха
Рисунок 6 — Элементы станка для установки алмазного круга
25. Фланец внешний
26. Гайка
27. Фланец внутренний
28. Шпиндель
25
2826
27
Рисунок 7 — Установка и крепление алмазного круга на шпинделе станка
3. Круг алмазный
10. Ключ специальный для шпинделя
11. Ключ гаечный
11
10
3
Содержание
60- Уважаемый покупатель приобретая станок проверьте его работоспособность и комплект ность
- Содержание
- Уровень звукового давления шума 75 дб
- Максимальная высота пропила при угле на клона 0 45 34 21 мм
- Таблица 1 основные технические данные
- Класс защиты от поражения электрическим током низковольтное оборудование
- Степень защиты от попадания твердых ча стиц и влаги обеспечиваемая защитной оболочкой
- Гарантийный случай 3
- Срок службы 5 лет
- Гарантийный случай 2
- Срок гарантии 12 месяцев со дня продажи
- Гарантийный случай 1
- Род тока переменный однофазный
- Гарантийное свидетельство
- Размер рабочего стола 385 395 мм
- Габаритные размеры д ш в 385 395 240 мм
- Размер алмазного круга ø 180 х ø 22 2 х 2 2 мм
- Www kraton ru
- Полное среднеквадратичное значение кор ректированного виброускорения 2 5 м
- I класса
- Основные технические данные станка приведены в таблице 1
- Основные технические данные
- Номинальная мощность 600 вт
- Напряжение электрической питающей сети 220 в 10
- Наименование тип модель плиткорез тс 14
- Наименование параметра значение параметра
- Частота тока 50 гц
- Частота вращения шпинделя 2950 ми
- Масса 12 2 кг
- Комплектность
- Сведения о действиях при об наружении неисправности
- Неисправности и методы их устранения
- Назначение и общие указания
- Утилизация графические символы безопасности
- Станок и его упаковка подлежат вторичной пе реработке рециклированию следует беречь от загрязнений окружающую среду нельзя сорить и следует поддерживать чистоту при использовании станка упаковку и упаковоч ные материалы станка следует сдавать для переработки
- Риск возникновения пожара
- При работе на станке надевайте специальные защитные очки и противошумные наушники
- При работе на станке надевайте прочную не скользящую обувь
- Опасность получения травмы или поврежде ния станка в случае несоблюдения данного указания
- Внимательно прочтите инструкцию по эксплу атации перед использованием станка
- Опасность поражения электрическим током
- Внимание не разрешается вносить какие либо изменения в конструкцию станка без раз решения производителя неавторизованное изменение конструкции станка и использова ние неоригинальных запасных частей может привести к травме пользователя или поломке станка не подключайте станок к сети электропитания до тех пор пока внимательно не ознакомитесь с изложенными в данной инструкции рекомен дациями и не изучите его устройство приме нение настройку ограничения и возможные опасности
- Беречь от загрязнений окружающую среду не сорить поддерживать чистоту упаковку и упа ковочные материалы станка следует сдавать для переработки
- Транспортирование и правила хранения
- Станок и его упаковка подлежат вторичной переработке рециклированию
- Предупреждение для пользо вателя
- Техническое обслуживание электрическая безопасность
- Станок был разработан для работы только при одном питающем напряжении перед работой убедитесь что напряжение источника питания соответствует техническим характеристикам станка предупреждение станок по классу за щиты от поражения электрическим током относится к низковольтному оборудованию i класса это означает что для предотвраще ния поражения пользователя электрическим током станок должен быть обязательно за землен в случае поломки или неисправно сти заземление создает путь наименьшего сопротивления для электрического тока и снижает опасность поражения электриче ским током
- Внимание при выполнении любых опера ций по обслуживанию отключите станок от электрической питающей сети
- Чтобы свести к минимуму риск возникновения пожара поражения электрическим током и по лучения травмы при работе со станком всегда следуйте указаниям инструкции по правилам безопасности прежде чем приступить к работе со станком внимательно прочтите и запомни те требования правил безопасности бережно храните данную инструкцию для дальнейшего использования
- Правила безопасности
- Работа на станке
- Перед началом работы проверьте наличие и исправность защитных кожухов отсутствие механических повреждений алмазного кру га надежность его крепления работа на не исправном станке и без защитных устройств может стать причиной травм и увечий
- Устройство станка
- 19 20 13 22
- 18 29 19
- Внимание при выполнении операций по сборке и регулировке выключите станок и от соедините вилку кабеля электропитания от ро зетки электросети перед снятием или заменой алмазного круга сборкой или наладкой также обязательно выключите станок и отсоедините вилку кабеля электропитания от розетки элек тросети регулярно проверяйте чтобы алмаз ный круг был годным для использования без дефектов или повреждений работа на станке с негодным или незафиксированным алмаз ным кругом может привести к травме
- 28 26 27
- 22 20 24
- Подготовка к работе
