МЕГЕОН 40016 [11/16] Порядок действий

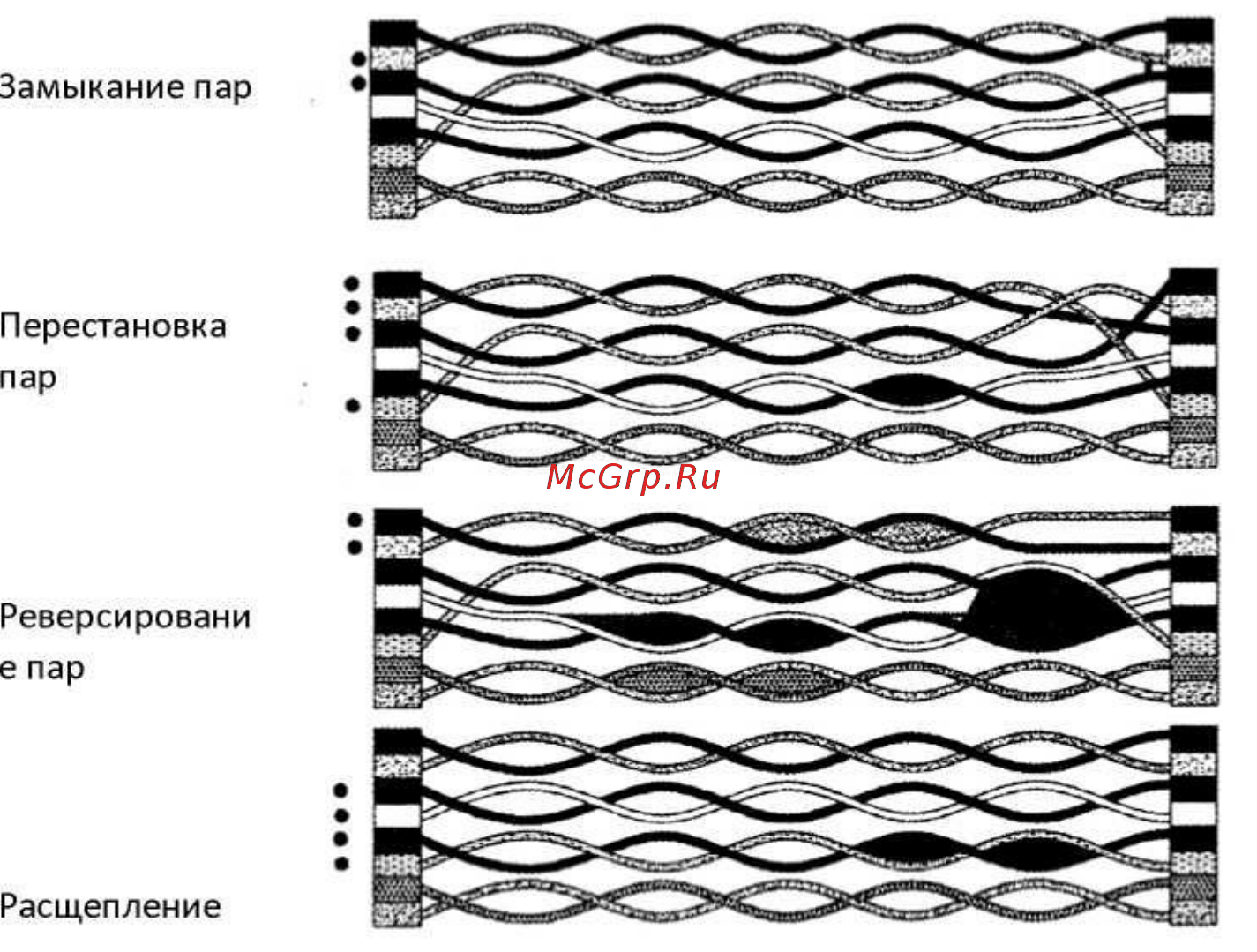

• Замыкание пар: см. рисунок ниже

• Перестановка пар: см. рисунок ниже - Подключение пары к

контактам другой пары разъема на противоположном конце

линии

• Реверсирование пар: на одном из концов пары провода

перепутаны местами

пар

• Расщепление пар: к контактам разъема, предназначенным для

подключения одной пары, присоединяются проводники из разных пар

5.3. Порядок действий.

а) Включите передатчик. Загоревшийся индикатор покажет, что

прибор готов к работе. Установите переключатель режима работы в

среднее положение

б) Подключите один из концов линии к разъёму RJ-45 на передатчике

в) Подключите другой конец линии к разъёму RJ-45 на приёмнике

г) Нажмите кнопку TEST. Начнется проверка; индикаторы номеров

пар и типов ошибки покажут её результаты
