Практик g-1 s31199010102 Инструкция по эксплуатации онлайн [2/2] 206705
![Практик g-1 s31199010102 Инструкция по эксплуатации онлайн [2/2] 206705](/views2/1245621/page2/bg2.png)

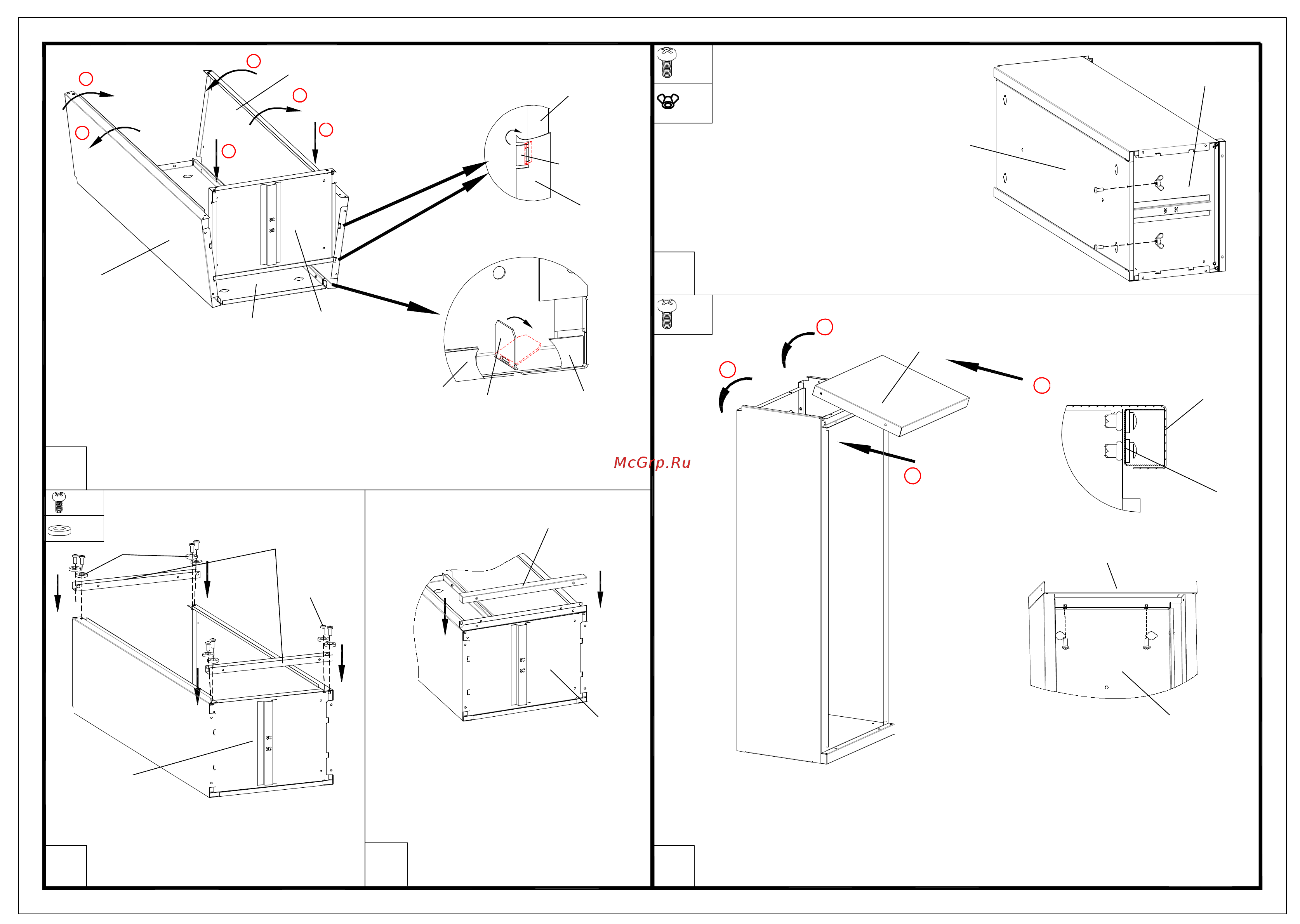

1
2
2
Стенка задняя
1
Стенка левая
Основание
Стенка правая
Загнуть
Загнуть
Основание
Язычок
Язычок
Основание
Стенка боковая
Стенка задняя
Вид А
Вид Б
1.
Установить основание, предварительно разведя
боковые стенки, так чтобы язычки в задних частях
боковых стенок попали в овальные прорези основания.
2.
Боковые стенки свести. Загнуть язычки на задней и
нижнее частях боковых стенок. (См. Вид А и Б)
3
3
2
основание
усилитель проема
винт М5
3
х 8
1. Присоединить усилители проема
согласно чертежа
5
4
Крышка порога
1. Установить крышку порога
согласно чертежа
х 2
x 2
Стенка задняя
Основание
1. Затянуть 2 винта в нижней части задней
стенки с помощью гаек-барашков
1
крыша
1
2
2
усилитель проема
крыша
крыша
Стенка задняя
Вид В
6
1. Установить крышу так, чтобы усилитель проема попал в полость крыши
как изображено на Виде В.
2. Соединить крышу и заднюю стенку с помощью винтов, согласно рисунка
основание
х 2
х 8
шайба
