3 5

Редакция от 04.08.14

LS-21-80.

c 2-сторон локера.

Стенка боковая

Крыша

Стенка задняя

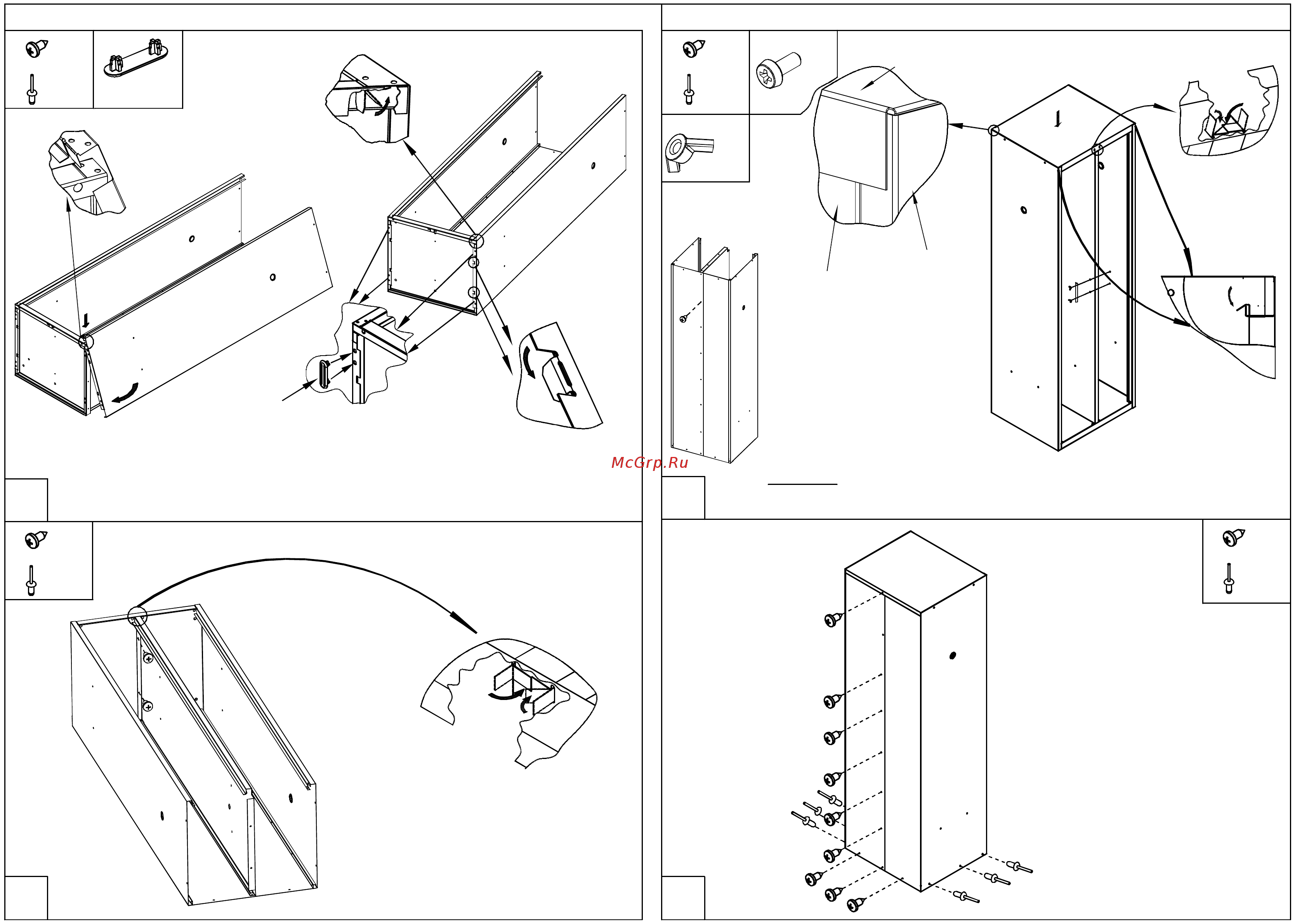

1. Установить правую боковую стенку (Рис 3).

2. Отогнуть язычки и вкрутить шурупы (установить

заклепки), анологично предыдущей операции.

3. Установить подпятники.

отогнуть

Язычок

на 150°-180°

Рис. 3

Рис. 2

1. Установить перегородку, отогнуть язычки

согласно выноске.

2. Вкрутить два шурупа (установить 2 заклепки).

Рис. 4

Рис.5

1. Установить локер вертикально

2. Вкрутить один шуруп (установить заклепку)(рис. 4)

3. Установить крышу, и отогнуть язычки. (рис 5)

Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой стенкой и язычком.

Задний гиб согласно вырубки.

5. Установить дверной упор согласно рис.5

Вид сзади шкафа

x 2

x 6

x 6+2

или

Выступ

отогнуть

Подпятник

x 2

или

x 2

x 4

x 1

или

Ввернуть шурупы

(установить заклепки)

x 9

или

x 9+6

(опция)
