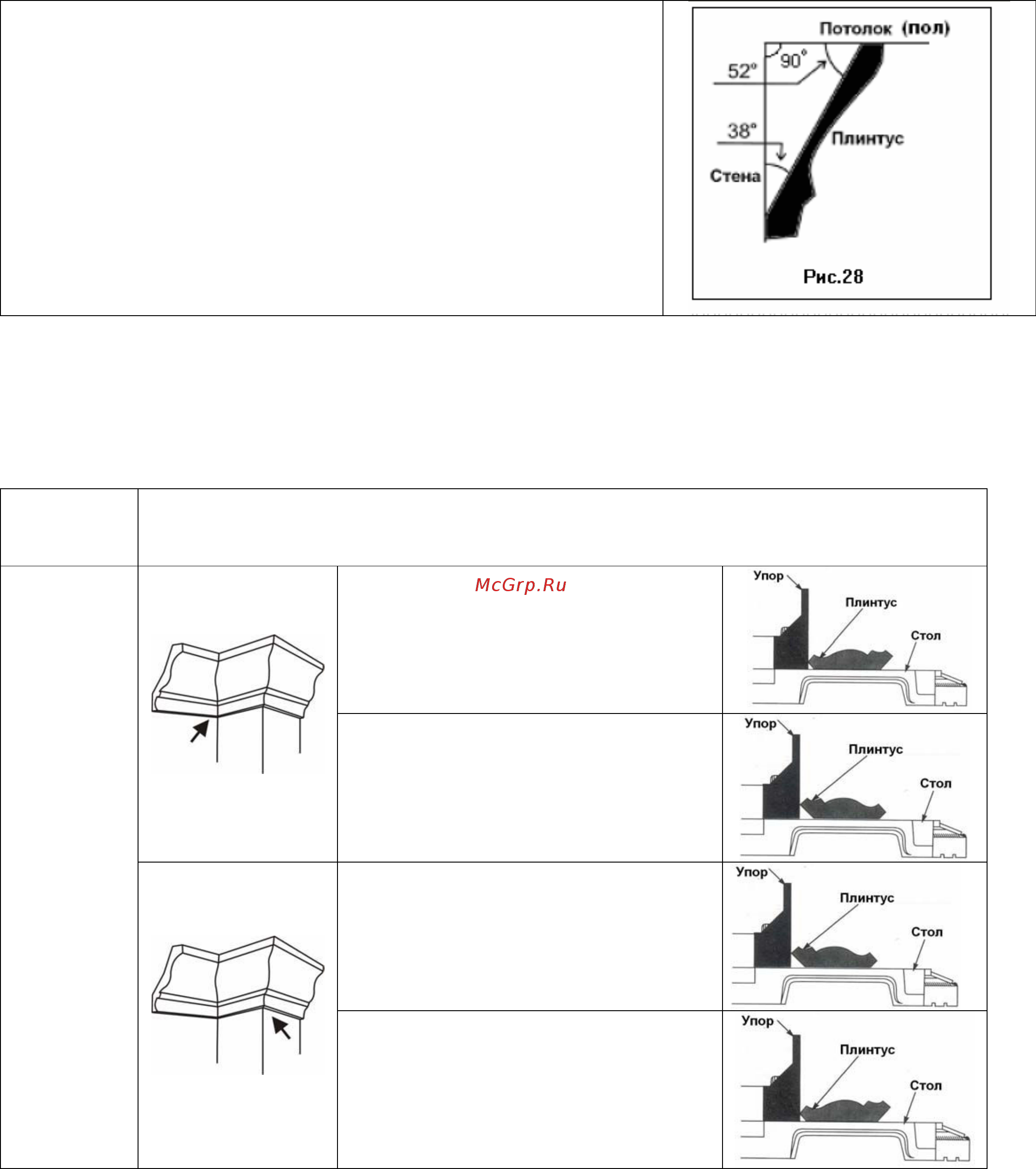

8 1 Основание станина 2 Гайка фиксатор 3 Ножка раскладная 4 Ручка подъема опускания пильного диска 5 Патрубок 6 Раструб 7 Ручка фиксации наклона пильного диска 8 Шнур питания 9 Опора регулируемая 10 Магнитный пускатель 11 Подушка 12 Выключатель концевой 13 Паз поперечный 14 Транспортир 15 Винт фиксации 16 Винт фиксации 17 Планка для поперечного и косого пиления 18 Стол рабочий в режиме дисковой пилы 19 Кожух защитный 20 Диск пильный 21 Расклиниватель 22 Упор параллельный 23 Винт фиксации 24 Винт фиксации 25 Паз продольный 26 Фиксатор 27 Подушка 28 Узел пильного диска 21 29 Болт 30 Болт крепления пильного диска 31 Фланец внешний 32 Кожух защитный 33 Паз 34 Вставка 35 Фиксатор 36 Кнопка блокировки пильного диска 37 Электродвигатель 38 Упор 39 Стопор 40 Стол рабочий поворотный в режиме торцово усовочной пилы 41 Указатель 42 Упор фронтальный 43 Шкала 44 Ручка перемещения пильного диска 45 Курок выключателя 46 Кнопка блокировки 47 Рычаг блокировки защитного кожуха 48 Зажим струбцины 49 Струбцина 50 Гнездо струбцины 51 Винт фиксации струбцины 52 Пылесборник 53 Ось 54 Винт фиксации поворота рабочего стола 8 УСТАНОВКА И КРЕПЛЕНИЕ ПИЛЫ ПРЕДУПРЕЖДЕНИЕ Перед выполнением каких либо работ по наладке обслуживанию настройке пилы и т п отключите и обесточьте пилу отсоедините вилку шнура питания пилы от питающей розетки 8 1 Установка на верстаке Пила должна устанавливаться на прочном учитывая вес пилы см Табл 1 устойчивом верстаке достаточной высоты чтобы оператору было удобно в процессе работы Закрепите пилу к поверхности верстака при помощи четырех болтовых соединений не комплектуются через монтажные отверстия в станине 1 Рис 2а Обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется 8 2 Установка на ножках Положите пилу на бок ослабьте четыре гайки 2 Рис 2а Разложите четыре ножки 3 Рис 2а и надежно затяните гайки 2 Установите пилу на ножки 3 Рис 2а Поверхность пола должна быть достаточной ровной и устойчивой Вращением опоры 9 добейтесь максимально устойчивого положения пилы Еще раз убедитесь в надежности крепления ножек 3 винтами 2 Рис 2а 9 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПИЛЫ Перед транспортировкой Прежде всего убедитесь в том что пила отключена от сети электропитания Установите пильный диск 20 в крайнее нижнее положение Зафиксируйте положение пильного диска 20 Надежно зафиксируйте все подвижные органы и узлы пилы Компактно уложите шнур питания исключив его падение и повреждение по время транспортировки Следите за тем чтобы шнур питания не мешал во время транспортировки Переносить пилу необходимо вдвоем или при помощи подъемных механизмов и приспособлений учитывая вес пилы см Табл 1 и только за основание 1 Рис 2а ПРЕДУПРЕЖДЕНИЕ При транспортировке пилы на дальние расстояния разберите и упакуйте пилу также как она была упакована при покупке Храните пилу в сухом и чистом помещении при нормальной температуре Не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см Раздел 1 Во время хранения все комплектующие должны быть чистыми и сухими Перед длительным хранением или перед транспортировкой на дальние расстояния пылесборник 52 Рис 2г и кожух 55 Рис 4 необходимо снять и очистить от пыли и опилок см п 12 2 18 РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ 18 1 Пиление плинтуса На вашей пиле возможно изготовление плинтуса с внешним или внутренним углом Для настройки пилы для данной операции рекомендуем использовать угломер не комплектуется или готовые шаблоны Две поверхности заготовки плинтуса которые крепят к потолку полу и стене при соединении образуют угол 90 У большинства потолочных плинтусов верхний задний угол составляет 52 а нижний задний угол составляет 38 как показано на Рис 28 Помните что углы плинтусов очень точные и их трудно устанавливать так как легко может произойти смещение После всех регулировок пилы рекомендуется производить пробное пиление Кроме того в помещениях где стены не имеют углов точно 90 необходима точная подстройка установок вашей пилы Для пиления плинтусов и получения внешнего или внутреннего прямого угла 90 установите плинтус прижав плашмя его широкую заднюю поверхность к поворотному столу и придвинув к упору Угол поворота стола следует установить на 31 6 влево или вправо в зависимости от установки плинтуса а угол наклона пильного диска на 33 9 влево Изучив приведенную ниже таблицу вы можете настроить вашу пилу на пиление потолочных плинтусов с углами 52 и 38 см Рис 28 Пиление напольного плинтуса с такими же параметрами углов производится по аналогии с потолочным учитывая его нижнее положение Для пиления плинтусов с другими параметрами углов не соответствующими рисунку 28 рекомендуем изучить соответствующую справочную или учебную литературу УГОЛ НАКЛОНА ПИЛЬНОГО ДИСКА ТИП ПИЛЕНИЯ Левая сторона внутренний угол Упор к Плинтус 1 Верхний край плинтуса прижат к упору 2 Угол поворота стола 31 6 вправо 3 После пиления используйте левую часть разрезанной заготовки Правая сторона внутренний угол внутренний угол 33 9 влево 1 Плинтус внеииний угол 1 Верхний край плинтуса прижат к упору 2 Угол поворота стола 31 6 вправо 3 После пиления используйте правую часть разрезанной заготовки Ст ол X Упор Плинтус 1 Нижний край плинтуса прижат к упору 2 Угол поворота стола 31 6 влево 3 После пиления используйте правую часть разрезанной заготовки Правая сторона внешний угол и Упор 1 Нижний край плинтуса прижат к упору 2 Угол поворота стола 31 6 влево 3 После пиления используйте левую часть разрезанной заготовки Левая сторона внешний угол Стол Сто п Упор Плинтус Сто л
