Энкор корвет эксперт 10-254 91200 (27210) [8/16] Рис 2а

Содержание

• Пильная машина 1
• Универсальная 1
• Э сде т 1
• Диаметр патрубка для пылесборника мм 38 5 4
• Диаметр шпинделя мм 16 4
• Максимальная глубина реза под углом 45 град мм 50 4
• Максимальная глубина реза под углом 90 град мм 70 4
• Масса нетто кг 29 4
• Наружный диаметр диска мм 254 4
• Номинальная потребляемая мощность двигателя вт 1800 4
• Номинальное напряжение питания в гц 220 50 4
• Передача зубчатая 4
• Посадочный диаметр диска мм 30 4
• Тип электродвигателя коллекторный 4
• Частота вращения шпинделя на холостом ходу об мин 4200 4
• 16 17 18 22 23 24 8
• Рис 26 8
• Рис 2а 8
• 4546 47 48 9
• Рис 2в 9
• Рис г 9
• Рис 12
• Рис рис 12
• Рис 0 13
• Рис 3 рис 4 13
• Рис а рис 6 13
• Рис эв 13
• Рис 16 15
• Рис 1в рис 2 15

Похожие устройства

• Энкор ПЭ-1250/32ЭВ (50127) Инструкция по эксплуатации
• Энкор корвет-224-63 92240 Инструкция по эксплуатации
• Энкор корвет-27 1/1/1/8 90270 Инструкция по эксплуатации
• Энкор Корвет 20М 90200 Инструкция по эксплуатации
• Энкор ДУЭ-2 1150ЭР/13М (50092) Инструкция по эксплуатации
• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации
• Энкор корвет-551 95510 (27551) Инструкция по эксплуатации
• Энкор корвет-366 93660 Инструкция по эксплуатации
• Энкор лэ-600/60эм 50221 Инструкция по эксплуатации
• Энкор корвет-504 95040 (27504) Инструкция по эксплуатации
• Энкор корвет-503 95030 (27503) Инструкция по эксплуатации

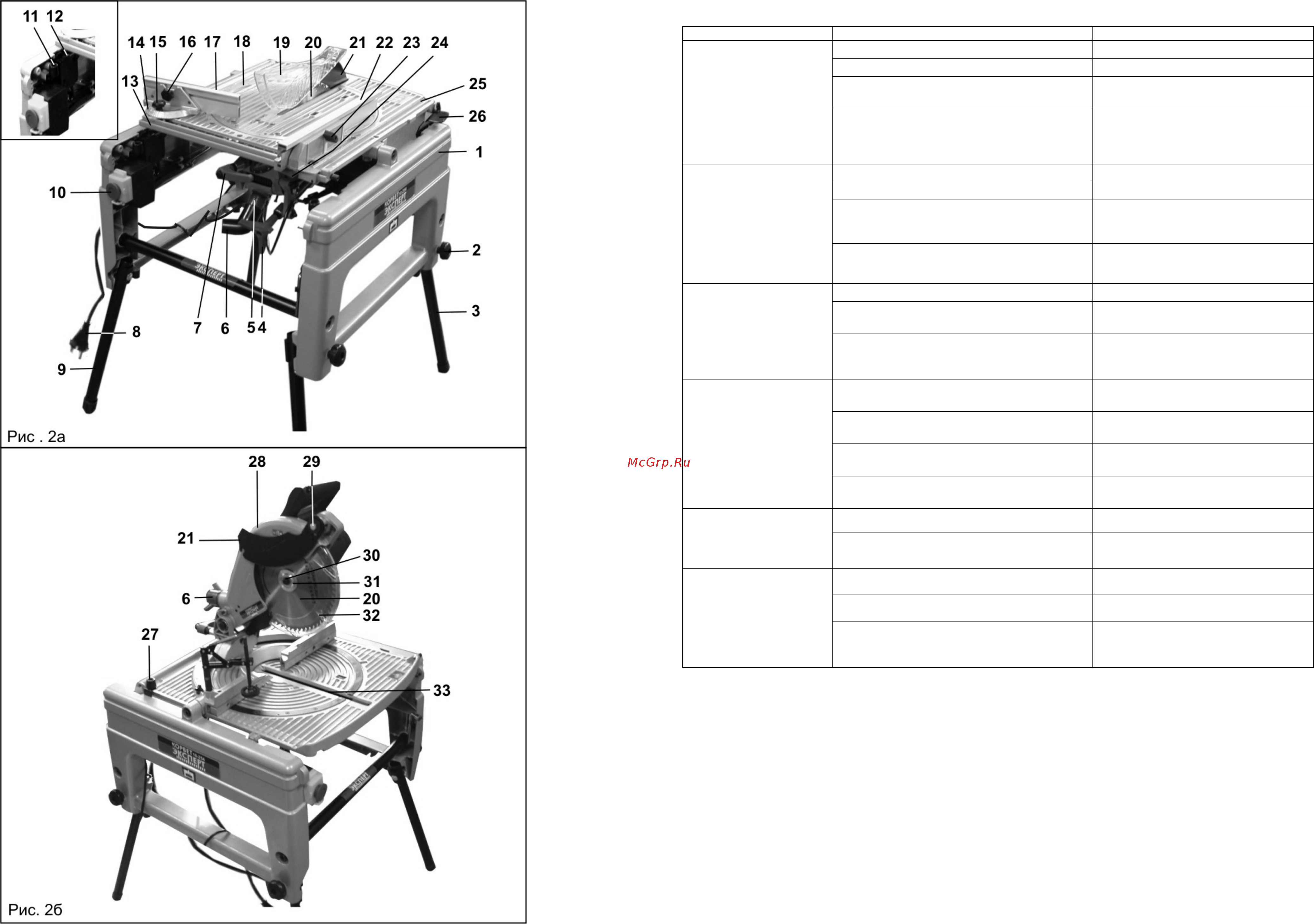

6 7 УСТРОЙСТВО ПИЛЫ Пила состоит из следующих сборочных единиц и деталей в режиме дисковой пилы Рис 2а в режиме торцово усовочной пилы Рис 26 2в 2г ___________________ 23 21 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и балансировка Если вам кажется что пила пилит неточно необходимо проверить все регулировки и установки Обратите внимание также на то что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки Лучше всего проверить все регулировки во время устранения неисправности 11 12 1415 16 17 18 22 23 24 Неисправность 1 Двигатель не запускается 2 Двигатель не развивает полную скорость и не работает на полную мощность Возможная причина 1 Нет напряжения в сети питания Действия по устранению 1 Проверить напряжение в сети 2 Неисправен выключатель 2 Проверить выключатель 3 Статор или якорь сгорели 3 Обратиться в специализированную мастерскую для ремонта 4 Износ угольных щеток 4 Следить за состоянием угольных щеток Заменить угольные щетки см п 17 2 1 Низкое напряжение 1 Проверить напряжение в сети 2 Перегрузка по сети 2 Проверить напряжение в сети 3 Сгорела обмотка или обрыв в обмотке 3 Обратиться в специализированную мастерскую для ремонта 4 Слишком длинный удлинительный шнур 1 Двигатель перегружен 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 2 Обмотки сгорели или обрыв в обмотке 3 Предохранители или прерыватели имеют недостаточную мощность 1 Пильный диск разбалансирован часть напаек сколота Рис 2а 4 Повышенная вибрация люфт пильного диска 5 Пильный диск соприкасается с рабочим столом Рис 26 2 Обратиться в специализированную мастерскую для ремонта 3 Установить предохранители или прерыватели соответствующей мощности 1 Снять пильный диск и заменить на Другой 2 Пильный диск изношен 2 Снять пильный диск и заменить на Другой 3 Пильный диск плохо закреплён 3 Затянуть болт крепления после установки пильного диска 4 Прочие причины 4 Проверить пилу в специализированной мастерской 1 Неправильная установка пильного диска 1 См п 10 п11 п12 2 Прочие причины 2 Проверить пилу в специализированной мастерской 1 Неправильная эксплуатация 6 Пильный диск заклинивает в пропиле подгорели стенки пропила 4 Заменить шнур на более короткий убедиться что он отвечает требованиям п 6 2 4 1 Опускать пильный диск медленнее 2 Пильный диск затуплен 3 Пильный диск не соответствует выполняемой работе 1 Внимательно изучить руководство по эксплуатации 2 Заточить или заменить пильный диск 3 Использовать пильный диск соответствующий выполняемой работе форма и число зубьев и т д
