Энкор корвет эксперт 10-254 91200 (27210) [12/16] Рис

Содержание

• Пильная машина 1
• Универсальная 1
• Э сде т 1
• Диаметр патрубка для пылесборника мм 38 5 4
• Диаметр шпинделя мм 16 4
• Максимальная глубина реза под углом 45 град мм 50 4
• Максимальная глубина реза под углом 90 град мм 70 4
• Масса нетто кг 29 4
• Наружный диаметр диска мм 254 4
• Номинальная потребляемая мощность двигателя вт 1800 4
• Номинальное напряжение питания в гц 220 50 4
• Передача зубчатая 4
• Посадочный диаметр диска мм 30 4
• Тип электродвигателя коллекторный 4
• Частота вращения шпинделя на холостом ходу об мин 4200 4
• 16 17 18 22 23 24 8
• Рис 26 8
• Рис 2а 8
• 4546 47 48 9
• Рис 2в 9
• Рис г 9
• Рис 12
• Рис рис 12
• Рис 0 13
• Рис 3 рис 4 13
• Рис а рис 6 13
• Рис эв 13
• Рис 16 15
• Рис 1в рис 2 15

Похожие устройства

• Энкор ПЭ-1250/32ЭВ (50127) Инструкция по эксплуатации
• Энкор корвет-224-63 92240 Инструкция по эксплуатации
• Энкор корвет-27 1/1/1/8 90270 Инструкция по эксплуатации
• Энкор Корвет 20М 90200 Инструкция по эксплуатации
• Энкор ДУЭ-2 1150ЭР/13М (50092) Инструкция по эксплуатации
• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации
• Энкор корвет-551 95510 (27551) Инструкция по эксплуатации
• Энкор корвет-366 93660 Инструкция по эксплуатации
• Энкор лэ-600/60эм 50221 Инструкция по эксплуатации
• Энкор корвет-504 95040 (27504) Инструкция по эксплуатации
• Энкор корвет-503 95030 (27503) Инструкция по эксплуатации

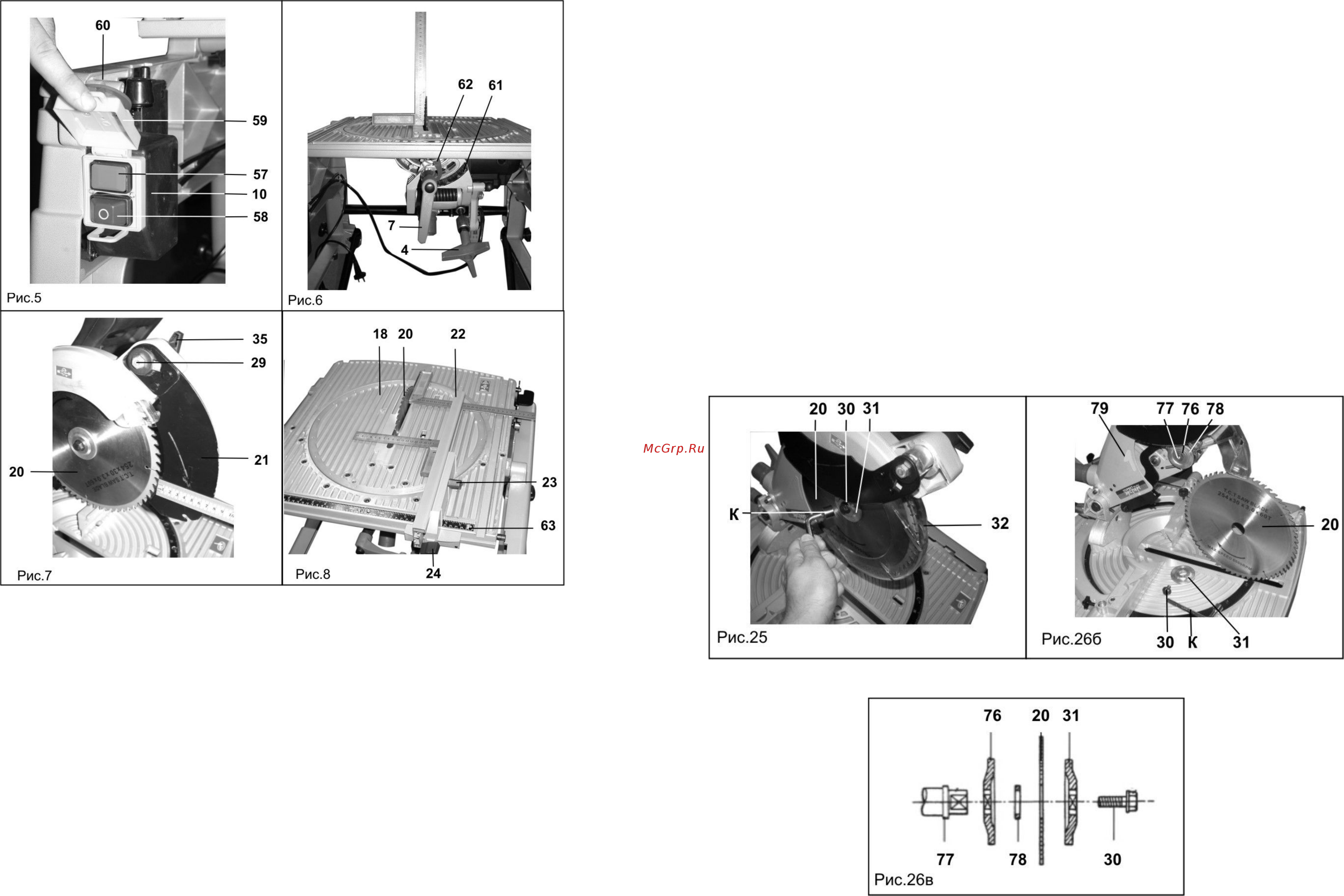

10 Рис 5 Рис 7 19 15 ЗАМЕНА ПИЛЬНОГО ДИСКА Рис 26а 266 26в ВНИМАНИЕ Не приступайте к замене пильного диска пока не убедитесь что пила отключена от источника электрического тока вилка шнура питания 8 Рис 2а отсоединена от питающей розетки Пиление пильным диском 20 с затупленными рабочими кромками создает повышенную нагрузку на двигатель и передаточный механизм пилы а также ухудшает качество распиленной поверхности Пиление пильным диском 20 имеющим механические повреждения или трещины может привести к травме или поломке пилы Периодически проводите диагностику пильного диска 20 и своевременно заменяйте его Перед установкой нового пильного диска необходимо проверить его целостность и соответствие техническим характеристикам для данного типа пилы Помните что твердосплавные напайки на зубьях пильного диска 20 хрупкие крайне внимательно обращайтесь с пильным диском 20 избегая ударов по напайкам падений Перед установкой пильного диска 20 внимательно осмотрите его На нем не должно быть трещин сколов Съем пильного диска 20 производите в следующей последовательности Убедитесь что пила отключена от источника электрического тока Переведите пилу в режим торцово усовочной пилы см Раздел 10 Установите и зафиксируйте угол наклона пильного диска 20 0 см п 12 3 Установите и зафиксируйте угол поворота рабочего стола 40 0 см п 12 6 Удерживая кнопку блокировки вращения пильного диска 36 Рис 2в медленно вращайте пильный диск 20 до его блокировки и открутите ключом К Рис 26а по часовой стрелке болт крепления 30 и извлеките его Снимите внешний фланец 31 Переведите кожух 32 в верхнее положение Аккуратно снимите пильный диск 20 с кольца 78 Снимите кольцо 78 и внутренний фланец 76 со шпинделя 77 проверьте их на наличие сколов или повреждений Запрещается эксплуатация пилы с поврежденными или изношенными фланцами 31 76 кольцом 78 или болтом крепления 30 Установка пильного диска 20 происходит в следующей последовательности На шпиндель 77 установите внутренний фланец 76 кольцо 78 На кольцо 78 установите пильный диск 20 так чтобы направление вращение шпинделя 77 указано стрелкой 79 совпадало со стрелками нанесенными на пильном диске 20 Установите внешний фланец 31 Удерживая кнопку 36 Рис 2в установите и надежно затяните ключом К Рис 26а болт 30 против часовой стрелки Проверьте правильность работы защитного кожуха 32 рис 6 Рис 8 24 ВНИМАНИЕ Приступайте к регулировкам пилы только после того как убедитесь что пила отключена от источника электрического тока вилка шнура питания 8 Рис 2а отсоединена от питающей розетки После каждой установки или регулировки проследите при отключенной от источника электрического тока пиле за тем чтобы пильный диск 20 Рис 2а ни при каких обстоятельствах не касался элементов конструкции пилы 11 1 Органы управления 11 1 1 Магнитный пускатель Рис 5 Ваша пила оснащена магнитным пускателем 10 который не позволяет пиле повторно включиться при внезапном отключении и включении электропитания Для пуска пилы нажмите зеленую кнопку 57 Для повторного пуска пилы после внезапного отключения электропитания необходимо вновь нажать кнопку 57 Для остановки пилы нажмите красную кнопку 58 обозначенную как О Магнитный пускатель 10 закрыт защитной крышкой 59 и заблокирован кнопкой 60 предотвращающей самопроизвольный пуск пилы При закрытой крышке 59 пила автоматически отключается от питания пилу можно включить только после открытия крышки 59 В случае необходимости экстренного отключения пилы следует нажать на красную кнопку 60 в результате чего произойдет отключение питания пилы 11 1 2 Ручка подъема опускания пильного диска Рис 2а Ручка 4 используется для подъема и опускания пильного диска 20 Поверните ручку 4 по часовой стрелке для опускания пильного диска 20 и против часовой стрелки для подъема 11 1 3 Рукоятка наклона пильного диска Рис 2а Ручка 7 используется для фиксации наклона пильного диска 20 при пилении под углом 0 45 вправо Ослабьте ручку 7 против часовой стрелки для установки угла наклона пильного диска 20 за ручку 4 При этом необходимо ориентироваться на показания стрелки 62 по шкале 61 Рис 6 Затем затяните ручку 7 по часовой стрелке 11 2 Удаление пыли и опилок На раструб 6 установите патрубок 5 Рис 2а К патрубку 5 необходимо подключить эффективную систему пылеудаления пылесос не комплектуется
