Энкор корвет эксперт 10-254 91200 (27210) [9/16] 4546 47 48

Содержание

• Пильная машина 1
• Универсальная 1
• Э сде т 1
• Диаметр патрубка для пылесборника мм 38 5 4
• Диаметр шпинделя мм 16 4
• Максимальная глубина реза под углом 45 град мм 50 4
• Максимальная глубина реза под углом 90 град мм 70 4
• Масса нетто кг 29 4
• Наружный диаметр диска мм 254 4
• Номинальная потребляемая мощность двигателя вт 1800 4
• Номинальное напряжение питания в гц 220 50 4
• Передача зубчатая 4
• Посадочный диаметр диска мм 30 4
• Тип электродвигателя коллекторный 4
• Частота вращения шпинделя на холостом ходу об мин 4200 4
• 16 17 18 22 23 24 8
• Рис 26 8
• Рис 2а 8
• 4546 47 48 9

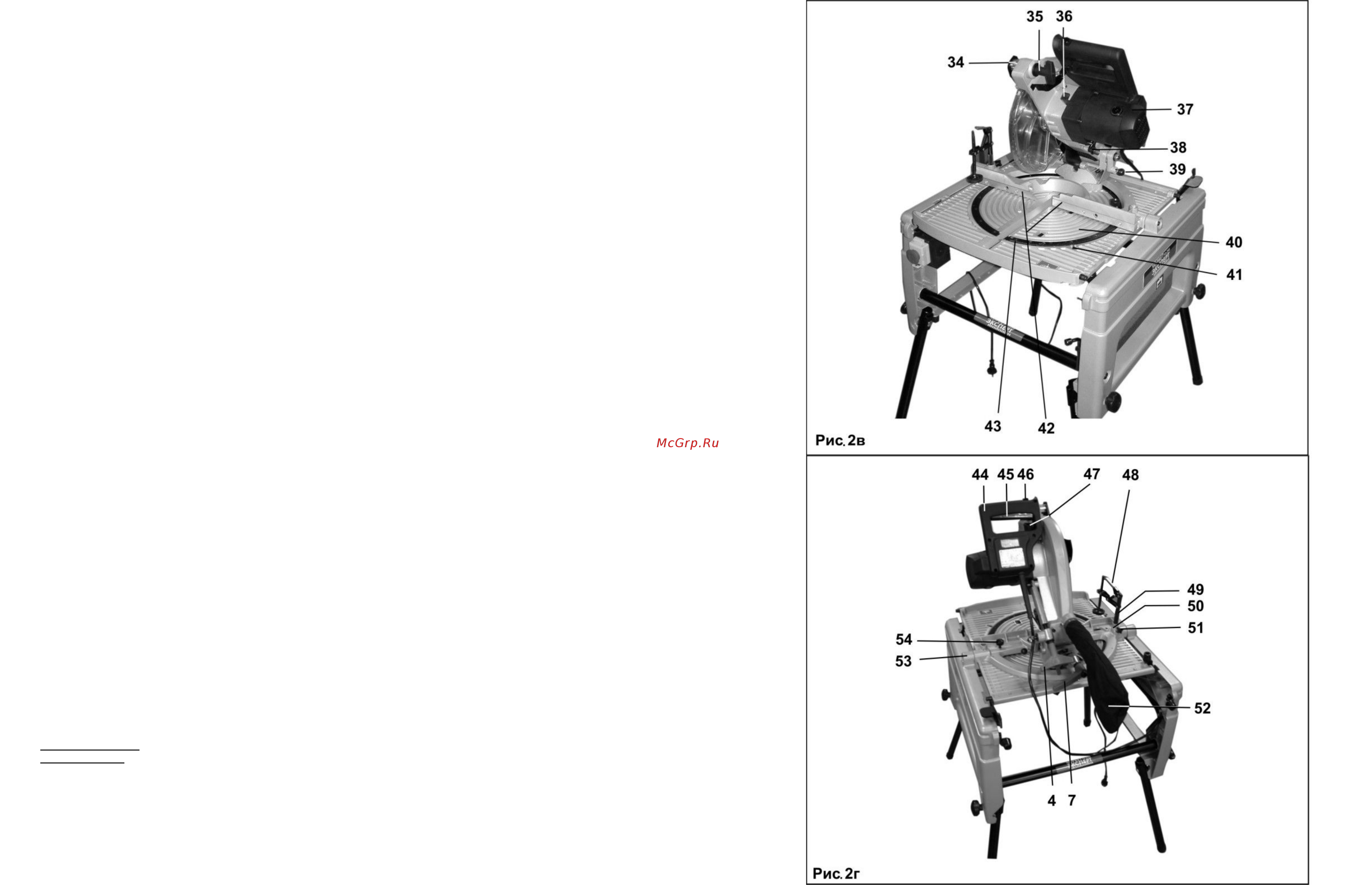

• Рис 2в 9
• Рис г 9
• Рис 12
• Рис рис 12
• Рис 0 13
• Рис 3 рис 4 13
• Рис а рис 6 13
• Рис эв 13
• Рис 16 15
• Рис 1в рис 2 15

Похожие устройства

• Энкор ПЭ-1250/32ЭВ (50127) Инструкция по эксплуатации
• Энкор корвет-224-63 92240 Инструкция по эксплуатации
• Энкор корвет-27 1/1/1/8 90270 Инструкция по эксплуатации
• Энкор Корвет 20М 90200 Инструкция по эксплуатации
• Энкор ДУЭ-2 1150ЭР/13М (50092) Инструкция по эксплуатации
• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации
• Энкор корвет-551 95510 (27551) Инструкция по эксплуатации
• Энкор корвет-366 93660 Инструкция по эксплуатации
• Энкор лэ-600/60эм 50221 Инструкция по эксплуатации
• Энкор корвет-504 95040 (27504) Инструкция по эксплуатации
• Энкор корвет-503 95030 (27503) Инструкция по эксплуатации

7 22 19 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Пила модели КОРВЕТ Эксперт 10 254 соответствует требованиям ТУ 4833 020 44744687 2007 ГОСТ Р МЭК 1029 2 195 ГОСТ Р МЭК 1029 2 9 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации 35 36 Дата изготовления 200 г Зав ОТК штамп подпись Дата продажи 200 г подпись продавца штамп магазина 20 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Производитель гарантирует надёжную работу пилы модели Корвет при соблюдении условий хранения правильности монтажа соблюдении правил эксплуатации и обслуживания указанных в руководстве по эксплуатации Гарантийный срок 12 месяцев с даты продажи через розничную торговую сеть Срок службы 5 лет Гарантия распространяется только на производственные дефекты выявленные в процессе эксплуатации пилы в период гарантийного срока В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право на ее бесплатный ремонт В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта пилу с штампом торговой организации и подписью покупателя В гарантийном ремонте может быть отказано 1 При отсутствии гарантийного талона 2 При нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки пилы 3 Если неисправность пилы стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация не предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 При перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обеих обмоток статора 5 При механическом повреждении сетевого шнура или штепселя 6 При механическом повреждении корпуса и его деталей Гарантия не распространяется на сменные принадлежности аксессуары и оснастку например пилки пильные диски пильные ленты отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы шлифовальных и ленточных машин фильтры и т п быстроизнашивающиеся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п Замена их в течение гарантийного срока является платной услугой шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия владельца услуга платная расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п Предметом гарантии не является неполная комплектация пилы которая могла быть выявлена при продаже Претензии от третьих лиц не принимаются Пила в ремонт должна сдаваться чистой в комплекте с принадлежностями РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ Во всех случаях нарушения нормальной работы пилы например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратите работу и обратитесь в Сервисный центр Корвет или гарантийную мастерскую Гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне Адреса гарантийных мастерских Примечание Техническое обслуживание пилы проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервисного центра 37 Рис 2в 44 4546 С гарантийными обязательствами ознакомлен и согласен дата подпись покупателя Сервисный центр Корвет тел факс 4732 39 24 86 61 96 45 E mail petrovich enkor ru E mail orlova enkor ru Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р Импортер ООО ЭНКОР Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 4732 39 03 33 E mail opt enkor ru Рис 2г 47 48
