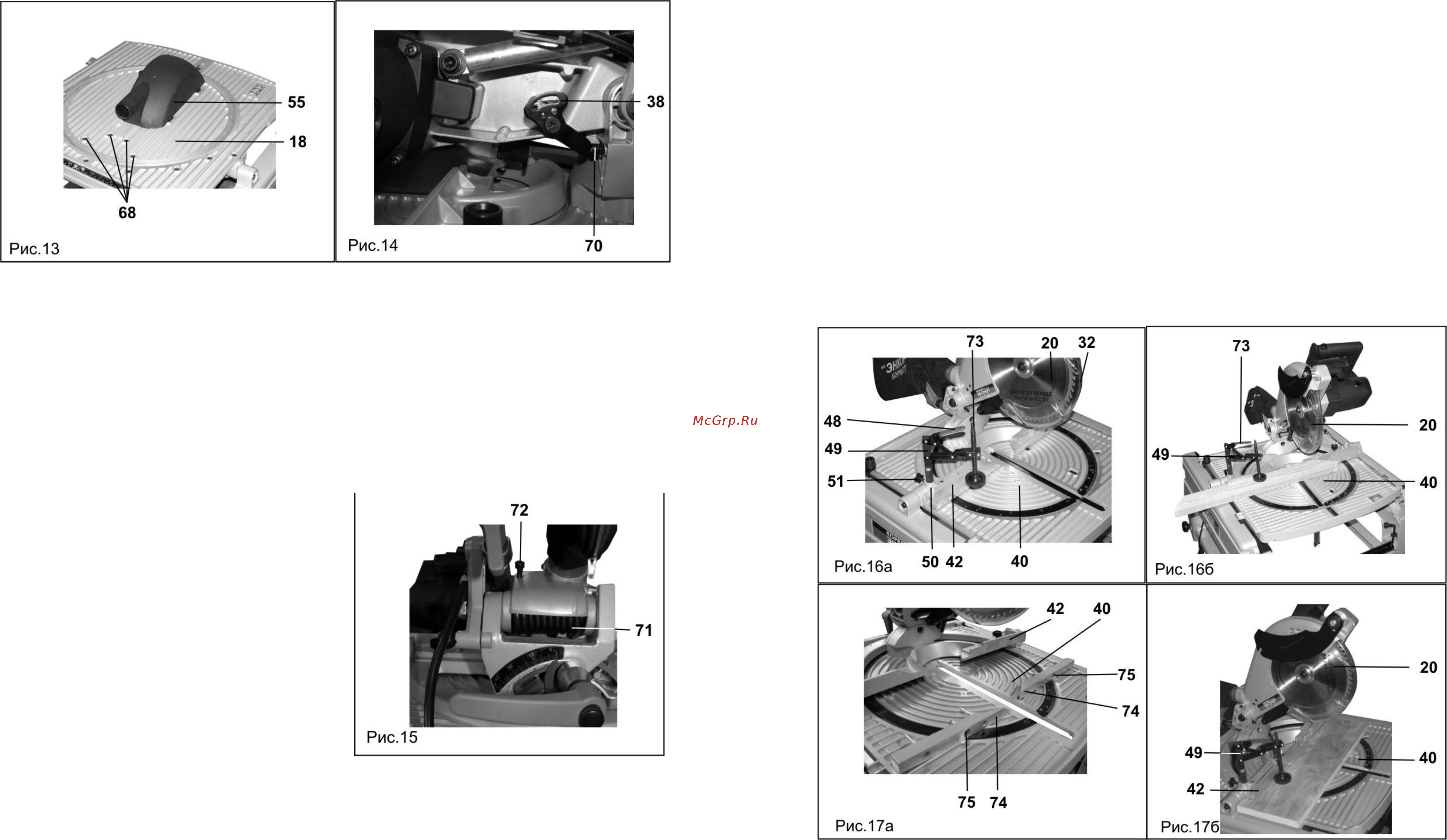

14 12 7 Регулировка пильного диска относительно фронтального упора Установите пильный диск 20 Рис 26 в крайнее нижнее положение Для этого опустите до упора вниз ручку 44 удерживая в нажатом состоянии рычаг 47 Рис 2г Зафиксируйте нижнее положение стопором 39 Рис 2в Убедитесь в том что рабочий стол 40 Рис 12 находится в положении 0 см п 12 6 Поместите угольник не комплектуется между фронтальным упором 42 и пильным диском 20 Рис 12 Если перпендикулярности между упором 42 и пильным диском 20 Рис 12 нет то ослабьте четыре винта 68 Рис 13 со стороны кожуха пылесборника 55 медленно качая ручку 44 Рис 2в отрегулируйте положение пильного диска 20 так чтобы между пильным диском 20 и фронтальным упором 42 был прямой угол Рис 12 аккуратно поочередно затягивайте винты 68 Рис 13 не сбив полученной регулировки При необходимости подкорректируйте показание указателя 41 по шкале 43 Рис 2в предварительно открутив винт крепления указателя 41 После аккуратной корректировки затяните этот винт 12 8 Регулировка нижнего положения пильного диска Максимально возможное опускание пильного диска 20 к рабочему столу 40 Рис 12 ограничивается упором 38 и винтом с контргайкой 70 Рис 14 Чтобы ограничить опускание пильного диска 20 к рабочему столу 40 Рис 12 переведите упор 38 в нижнее положение как показано на рисунке 14 Уровень максимального опускания пильного диска 20 Рис 12 ограничивается выступающей частью винта 70 Рис 14 Ослабьте контргайку и вращением винта 70 Рис 14 отрегулируйте уровень максимального опускания пильного диска 20 Рис 12 затем затяните контргайку винта 70 Рис 14 12 9 Регулировка возвратной пружины Возвратная пружина 71 Рис 15 обеспечивает возврат пильного диска 20 Рис 26 в исходное верхнее положение после плавного отпускания ручки 44 Рис 2г Жесткость возвратной пружины 71 Рис 26 а следовательно скорость подъема пильного диска 20 Рис 26 регулируется вращением винта 72 Рис 15 15 12 10 Установка и крепление обрабатываемой заготовки 12 10 1 Струбцина Рис 16а 166 Для жесткого удержания заготовки всегда пользуйтесь струбциной 49 Для установки струбцины 49 имеется два гнезда 50 с правой и левой стороны пилы с отверстием Струбцина 49 устанавливается в отверстие гнезда 50 Установите струбцину 48 в соответствии с размером и формой заготовки и зафиксируйте ее с помощью винта фиксации 51 Установите заготовку в выбранном для пиления положении на рабочем столе 40 и закрепите ее затягивая винт 73 предварительно опустив вниз зажим 48 Заготовку необходимо всегда прижимать к фронтальному упору 42 Надломившуюся или изогнутую заготовку которую невозможно надежно удерживать использовать нельзя поскольку она может стать причиной несчастного случая или поломки пилы Струбцина 49 может быть установлена как слева так и справа от пильного диска 20 Зажим 48 служит для быстрого зажатия или освобождения заготовки Это особенно удобно при пилении одинаковых заготовок Поднятие зажима 48 вверх приводит к освобождению заготовки от крепления струбциной 49 Опускание зажима 48 приводит к фиксации заготовки с соответствующими размерами струбциной 49 ПРЕДУПРЕЖДЕНИЕ Всегда очень важно прочно и правильно закрепить заготовку струбциной 49 Отсутствие жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и или порчи заготовки РЕЗУЛЬТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ ВНИМАНИЕ Убедитесь в том что подвижные части пилы особенно пильный диск 20 и кожух 32 не будут касаться струбцины 49 при опускании пильного диска 20 вниз до отказа Если все таки это происходит струбцину 49 возможно следует перенести на другую сторону пилы 12 10 2 Дополнительные направляющие фронтального упора Рис 17а 176 Для надежного крепления широких заготовок толщиной не более 20мм рекомендуем снять дополнительные направляющие 75 с фронтальных упоров 42 открутив винты 75 В этом случае часть заготовки может быть размещена в местах освобожденных после снятия дополнительных направляющих 74 как это показано на рисунке 176 Внимание Всегда надежно фиксируйте заготовку струбциной 49 см п 12 10 1
