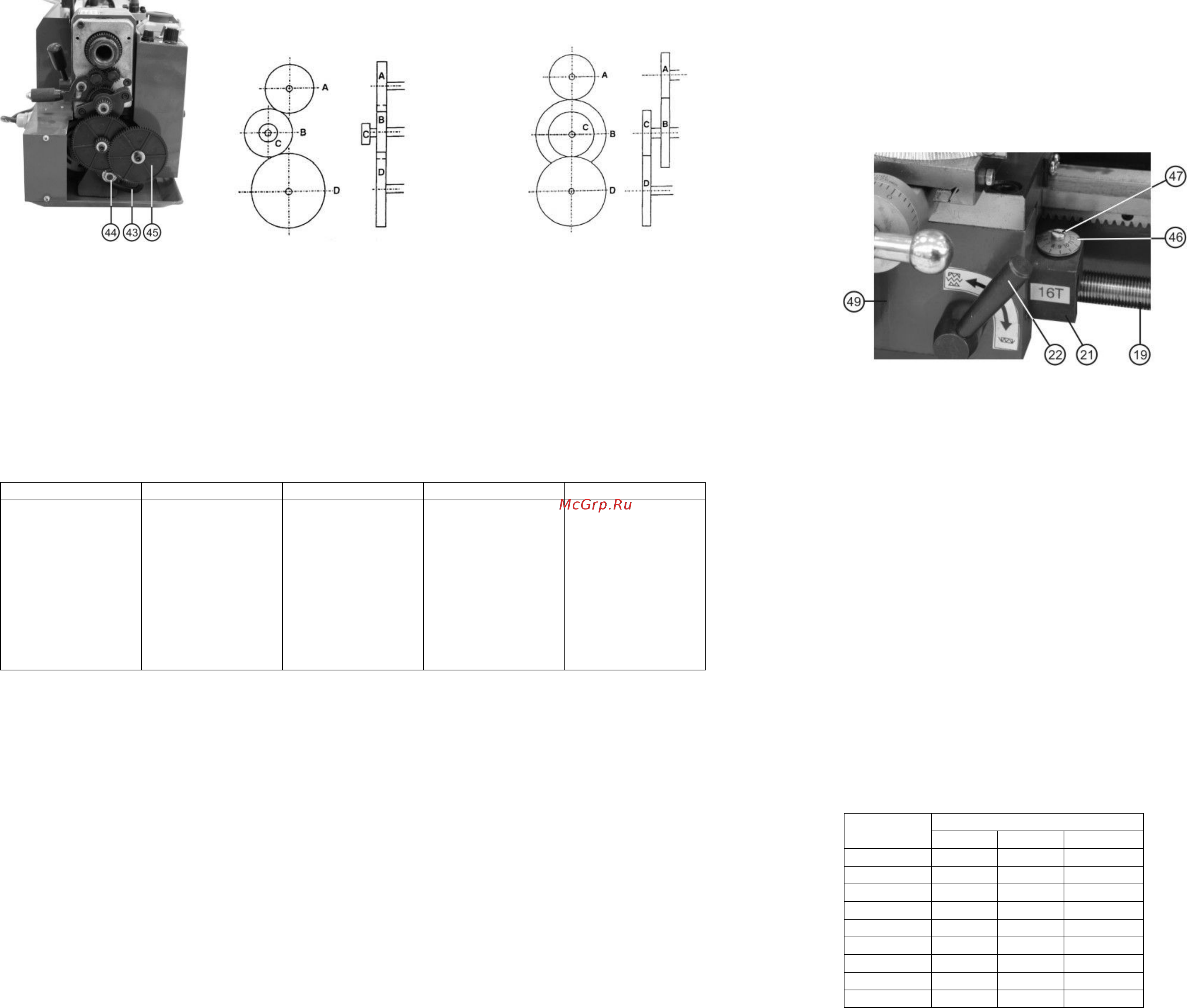

10 Рис 5 Рис 6а Рис 66 10 6 3амена шестерен для нарезки резьбы Рис 5 6а 66 10 6 1 Заводские регулировки токарного станка предусмотрены для нормальной обточки с использованием автоматической или ручной подачи и конфигурации шестерен следующие Шестерня А 7 20 Шестерня В 7 80 Шестерня С 7 20 Шестерня В 7 80 10 6 2 Для замены шестерен убедитесь что аварийный выключатель 34 установлен в положение ВЫКЛ и станок отключен от источника питания 10 6 3 Снимите защитный кожух 31 который закреплен двумя винтами с шестигранными головками 10 6 4 Комбинации использования шестерен для нарезания резьбы указаны в таблице Таблица комбинаций шестерен для нарезания метрической резьбы Шаг в мм 0 5 0 7 0 8 1 0 1 25 1 5 1 75 2 0 2 5 Шестерня А 40 35 40 60 40 40 35 60 50 Шестерня В 60 60 60 45 60 Шестерня С 30 40 40 30 50 Шестерня В 60 50 50 60 40 40 30 45 30 Примеры 1 См Рис 6а Для нарезания резьбы с шагом 1 5мм используйте положение шестерен 40 в позиции А 40 в позиции В Для соединения шестерен позиции А и В используйте любую подходящую шестерню см п 10 6 6 2 См Рис 66 Для нарезания резьбы с шагом 0 5мм используйте положение шестерен 40 в позиции А 60 в позиции В 30 в позиции С 60 в позиции В 10 6 5 Шестерня А может рассматриваться как ведущая а шестерня В как ведомая 10 6 6 Когда конфигурация зубчатой передачи простая как показана на Рис 6а шестерня В действует как холостая и ее размер не имеет значения любая подходящая подойдет для соединения А и В Это показано как пустое пространство в таблице подбора шестерен 10 6 7 Позиция валов несущих шестерни А и В фиксированные поэтому все регулировки выполняются на валах несущих шестерни В и С и кулисе 43 как показано на Рис 5 10 6 8 Отвинтите винты 45 закрепляющие шестерни А и В и закрепите шестерни В и С Для полного расцепления шестерен В и С и обеспечения удобной сборки открутите гайку 44 закрепляющую кулису 43 10 6 9 Осторожно снимите шестерни чтобы сохранить на месте маленькие шпонки на валах и установите необходимые шестерни Количество зубьев на каждой шестерне промаркировано Установите крепежные гайки 45 убедившись что плоские шайбы установлены на втулках шестерен в каждом случае 10 6 10 Если требуется комбинированная шестерня как показано на Рис 66 убедитесь что втулка закрепленная шпонкой к несущему валу шестерни В была установлена на вал перед шестерней для совмещения шестерни В с шестерней С 10 6 11 Начинайте перемещать вал несущий шестерни В и С установкой кулисы 43 чтобы все шестерни правильно совместились и затем закрепите крепежную гайку 44 кулисы 43 Это может занять одну или две попытки но нужно убедиться что люфт минимальный и гайки не слишком сильно затянуты Проверните патрон вручную чтобы проверить люфт 10 6 12 Установите защитный кожух 31 и закрепите его двумя болтами Рис 7 10 7 Индикатор нарезания резьбы Рис 1а 16 7 10 7 1 Индикатор нарезания резьбы 21 предназначен для точного последующего попадания режущего инструмента резца в ручей предшествующего прохода резца 10 7 2 Индикатор нарезания резьбы 21 установлен на фартуке каретки 49 рядом с рычагом автоматической подачи 22 Он постоянно находится в зацеплении с ходовым винтом 19 и по мере вращения ходового винта 19 диск индикатора 46 поворачивается На диске нанесены 12 радиальных меток используемых для определения точного положения каретки 24 относительно витка ходового винта 19 Числа в колонке индикаторной таблицы соответствуют числам радиальных меток на диске индикатора 46 Следовательно если например нужно нарезать резьбу с шагом 0 5 мм можно использовать метки 3 6 9 или 12 при этом в корпусе индикатора нарезания резьбы 21 должна быть установлена вал шестерня с количеством зубьев 7 16 10 7 3 Перед началом нарезания резьбы по индикаторной таблице определите размер вал шестерни необходимой для контроля заданного шага резьбы 10 7 4 Для замены вал шестерни необходимо выкрутить винт 47 диска 46 индикатора нарезания 21 Станок укомплектован тремя вал шестернями 7 14 7 15 7 16 10 7 5 Ослабить крепление корпуса индикатора нарезания резьбы Поворотом корпуса индикатора нарезания резьбы 21 отрегулируйте зацепление вал шестерни с ходовым винтом 19 Закрепите корпус индикатора нарезания резьбы 21 10 7 6 Включите станок Вращая маховик ручной подачи каретки 26 подведите резец к началу предполагаемой резьбы 10 7 7 Ручкой подачи поперечного суппорта 23 установите глубину резания не превышая 0 2 мм за один проход Наблюдайте за вращающимся диском 46 индикатора нарезания резьбы 21 По мере совмещения числа на диске 46 выбранного Вами по таблице с меткой на корпусе индикатора нарезания резьбы 21 резко приведите в действие рычаг автоматической подачи 22 и начните нарезание резьбы 10 7 8 По мере приближения резца к концу резьбы расцепите рычаг автоматической подачи 22 Не отключайте станок 10 7 9 Отведите резец используя ручку подачи поперечного суппорта 23 Вращая маховик ручной подачи каретки 26 отведите каретку назад к началу нарезания резьбы 10 7 10 При работающем станке наблюдайте за вращающимся диском 46 индикатора нарезания резьбы 21 По мере совмещения метки на корпусе индикатора нарезания резьбы 21 и ранее выбранного Вами по таблице числа индикаторного диска 46 повторяйте цикл нарезания резьбы до окончательных размеров 10 7 11 Направление движения автоматической подачи каретки определяется положением рычага установки направления подачи каретки 36 10 7 12 Направление нарезания резьбы левая или правая устанавливается положением переключателя направления вращения шпинделя 33 ИНДИКАТОРНАЯ ТАБЛИЦА Шаг Шкала вал шестерни резьбы мм 7 14 7 15 7 16 0 5 3 6 9 12 0 7 6 12 6 12 0 8 1 0 3 6 9 12 1 25 4 8 12 1 5 3 6 9 12 1 75 6 12 2 0 3 6 9 12 2 5 4 8 12
