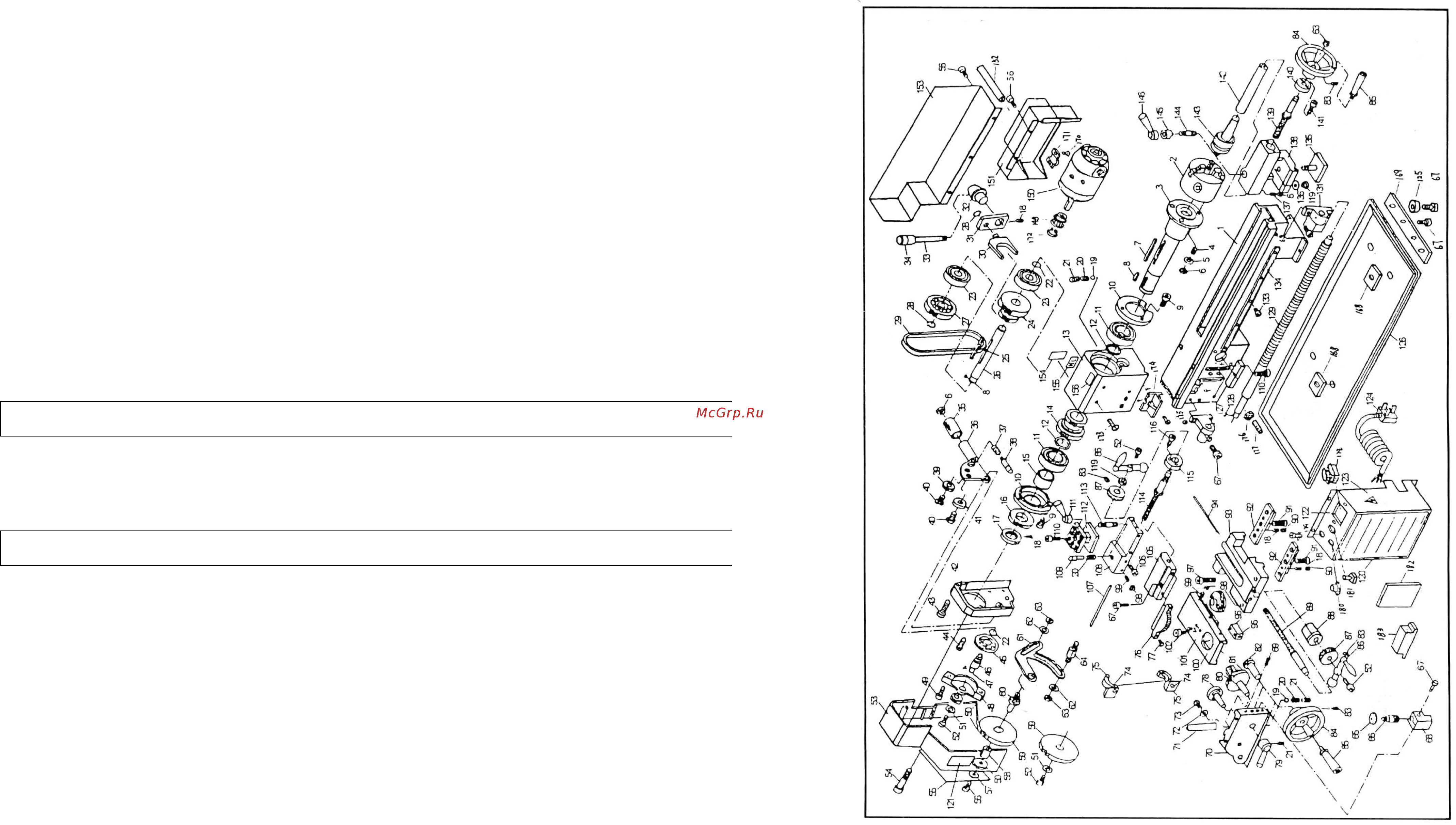

Энкор корвет-401 94010 [6/12] Схема сборки станка корвет 401

Содержание

• Www enkor ru 1
• Россия воронеж 1
• Станок токарный 1
• Яурнзт до 1
• Гарантийный талон 2
• Т а л о н 2 т а л о н 1 2
• Общие указания 3
• Комплектность станка 4
• Рекомендуемые приспособления и инструмент 4
• Технические данные 4
• Описание работы электрической схемы 5
• Схема электрическая корвет401 5
• Указания по технике безопасности 5
• Подключение станка к источнику питания 6
• Схема сборки станка корвет 401 6
• Распаковка 7
• Устройство станка 7
• ______________________________________ 8 сборка______________________________________ 8
• Детали сборки корвет 401 8
• Позиция по схеме сборки 8
• Рукоятка рычага 8
• Возможные неисправности и методы их устранения 9
• Регулировка 9
• ________________________ 10 инструкции по эксплуатации________________________ 10
• Гарантийные обязательства 10
• Отк 11
• Подпись продавца штамп магазина 11
• Свидетельство о приёмке и продаже 11
• Техническое обслуживание 11

Похожие устройства

• Энкор корвет-60 90600 Инструкция по эксплуатации
• Энкор мс 55 56540 Инструкция по эксплуатации
• Энкор корвет-73 90730 Инструкция по эксплуатации
• Энкор 14217 Инструкция по эксплуатации
• Энкор 14218 Инструкция по эксплуатации
• Энкор корвет-88 90880 Инструкция по эксплуатации
• Энкор корвет-87 90870 Инструкция по эксплуатации
• Энкор корвет-467 94670 Инструкция по эксплуатации
• Энкор корвет-466 94660 Инструкция по эксплуатации
• Энкор корвет-463 94630 Инструкция по эксплуатации
• Энкор корвет-461 94610 Инструкция по эксплуатации
• Энкор корвет-460 94600 Инструкция по эксплуатации
• Энкор корвет-568 95680 (27568) для профильного металла Инструкция по эксплуатации
• Энкор корвет-563 95630 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-441 94410 (20441) Инструкция по эксплуатации
• Энкор корвет-440 94400 Инструкция по эксплуатации
• Энкор корвет-10 90100 Инструкция по эксплуатации
• Энкор корвет-15 90150 Инструкция по эксплуатации
• Энкор корвет-12 90120 Инструкция по эксплуатации
• Энкор корвет-11 90110 Инструкция по эксплуатации

4 17 4 2 3 Обеспечивайте необходимое крепление и положение резца в резцедержателе 4 2 4 Обеспечивайте достаточное крепление обрабатываемой детали 4 2 5 Останавливайте станок проверяйте состояние крепления и положения всех сопрягаемых деталей узлов и механизмов станка после 50 часов наработки 4 2 6 Не форсируйте режим работы рекомендованный для данной операции 4 2 7 Не обрабатывайте отлитые заготовки с необрезанными литниками и приливами с раковинами и остатками формовочной смеси 4 2 8 Используйте только заточенный режущий инструмент соответствующий предполагаемой операции 4 2 9 Не пытайтесь остановить патрон или заготовку руками 4 2 10 Не вставляйте ключ в еще вращающийся патрон 4 2 11 Не включайте станок с вставленным в патрон ключом или незакрепленной заготовкой 4 2 12 Не включайте и не выключайте станок при не отведённом от заготовки резце 4 2 13 При работе задняя бабка должна быть закреплена или если это соответствует данной операции снята 4 2 14 Не допускайте скопления стружки в поддоне станка 4 2 15 Стружку из поддона убирайте при помощи крючка и щётки 4 2 16 При Т О не допускайте попадания смазочных материалов на кнопки и рычаги управления 4 2 17 Убирайте со станка обтирочную ветошь 4 2 18 Производите измерения обрабатываемой детали при помощи мерительных приборов только после полной остановки патрона и приводов суппорта и каретки 4 2 19 К работе со станком допускаются подготовленные и имеющие опыт работы на токарных металлообрабатывающих станках рабочие 4 2 20 Не допускайте наматывание стружки на резец и обрабатываемую заготовку 4 2 21 Не допускайте попадания стружки на ходовой винт 4 2 22 Включайте станок только с зажатой заготовкой или сведёнными и зажатыми кулачками патрона 5 ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ ВНИМАНИЕ Проверьте соответствие напряжения источника питания и соединений требованиям Вашего станка Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка 5 1 Электрические соединения Требования к шнуру питания 5 1 1 Запрещается переделывать вилку если она не входит в розетку Квалифицированный электрик должен установить соответствующую розетку 5 1 2 При повреждении шнура питания его должен заменить изготовитель или сертифицированный Сервисный центр ПРЕДУПРЕЖДЕНИЕ Этот станок предназначен для использования только в сухом помещении Не допускайте установку станка во влажных помещениях 5 2 Требования к двигателю ВНИМАНИЕ Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли Таким образом обеспечивается его беспрепятственное охлаждение 5 2 1 Если двигатель не запускается или внезапно останавливается при работе сразу же отключите станок Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 5 2 2 Устройство защиты или автомат защиты необходимо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу станка Однако при тяжёлой нагрузке необходимо чтобы на двигатель подавалось напряжение 220 В 5 2 3 Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 2 4 При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двигателем Поэтому для нормального функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединен станок и вилкой штепсельного разъёма станка При этом не имеет значения осуществляется подвод электроэнергии к станку через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей 16 СХЕМА СБОРКИ СТАНКА КОРВЕТ 401
