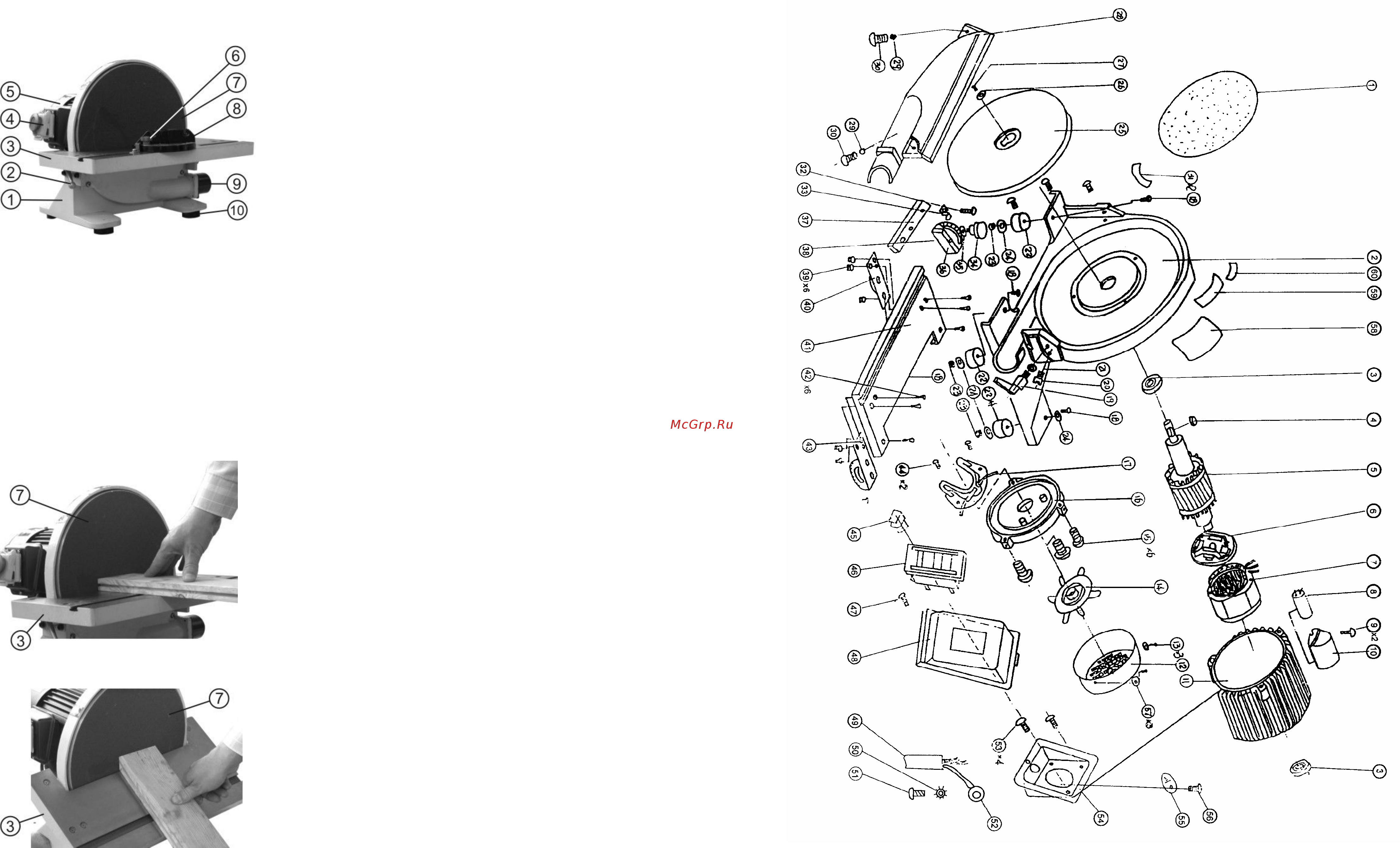

4 9 6 РАСПАКОВКА СХЕМА СБОРКИ КОРВЕТ 50 6 1 Откройте упаковку извлеките машину и все комплектующие детали 6 2 Проверьте комплектность машины 7 УСТРОЙСТВО 1 Станина 2 Ручка фиксации положения стола 3 Стол рабочий 4 Магнитный пускатель 5 Электродвигатель 6 Винт фиксирующий 7 Диск шлифовальный 8 Транспортир 9 Патрубок пылесборника 10 Ножка резиновая Рис 1 8 СБОРКА В паз рабочего стола 3 вставьте направляющую пластину транспортира 8 Рис 1 9 ПОДГОТОВКА К РАБОТЕ Рис 1 9 1 Установите машину на верстаке при необходимости закрепите болтами Рекомендуем через патрубок пылесборника 9 подключить машину к системе удаления пыли т е к пылесосу не комплектуется 9 2 Для пуска машины нажмите на зеленую кнопку магнитного пускателя 4 9 3 Для остановки машины нажмите на красную кнопку магнитного пускателя 4 9 4 Для экстренной остановки машины нажмите на крышку магнитного пускателя 4 10 ОСНОВНЫЕ ОПЕРАЦИИ 10 1 Параллельное шлифование Рис 2 10 1 1 Установите заготовку на рабочий стол 3 чтобы она располагалась параллельно диску 7 Не прижимайте слишком сильно заготовку к шлифовальному диску 7 Машина работает лучше без приложения больших усилий нажатия на заготовку Во время работы берегите руки 10 1 2 Равномерное прижатие заготовки к столу 3 в процессе работы гарантирует стабильные результаты Рис 2 10 2 Шлифование под углом Рис 1 3 10 2 1 Шлифование можно осуществлять под углом от 0 до 45 градусов Контроль угла установки рабочего стола 3 осуществляется по шкале с обеих сторон рабочего стола 3 10 2 2 Для регулировки рабочего стола 3 поверните ручки фиксации положения стола 2 Рис 1 против часовой стрелки установите стол 3 на необходимый угол наклона поверните ручки 8 Рис 1 в противоположном направлении до определённого усилия Хорошо закреплённый рабочий стол 3 обеспечит высокую точность 10 2 3 Операция шлифования выполняется согласно п 10 1 Рис 3
