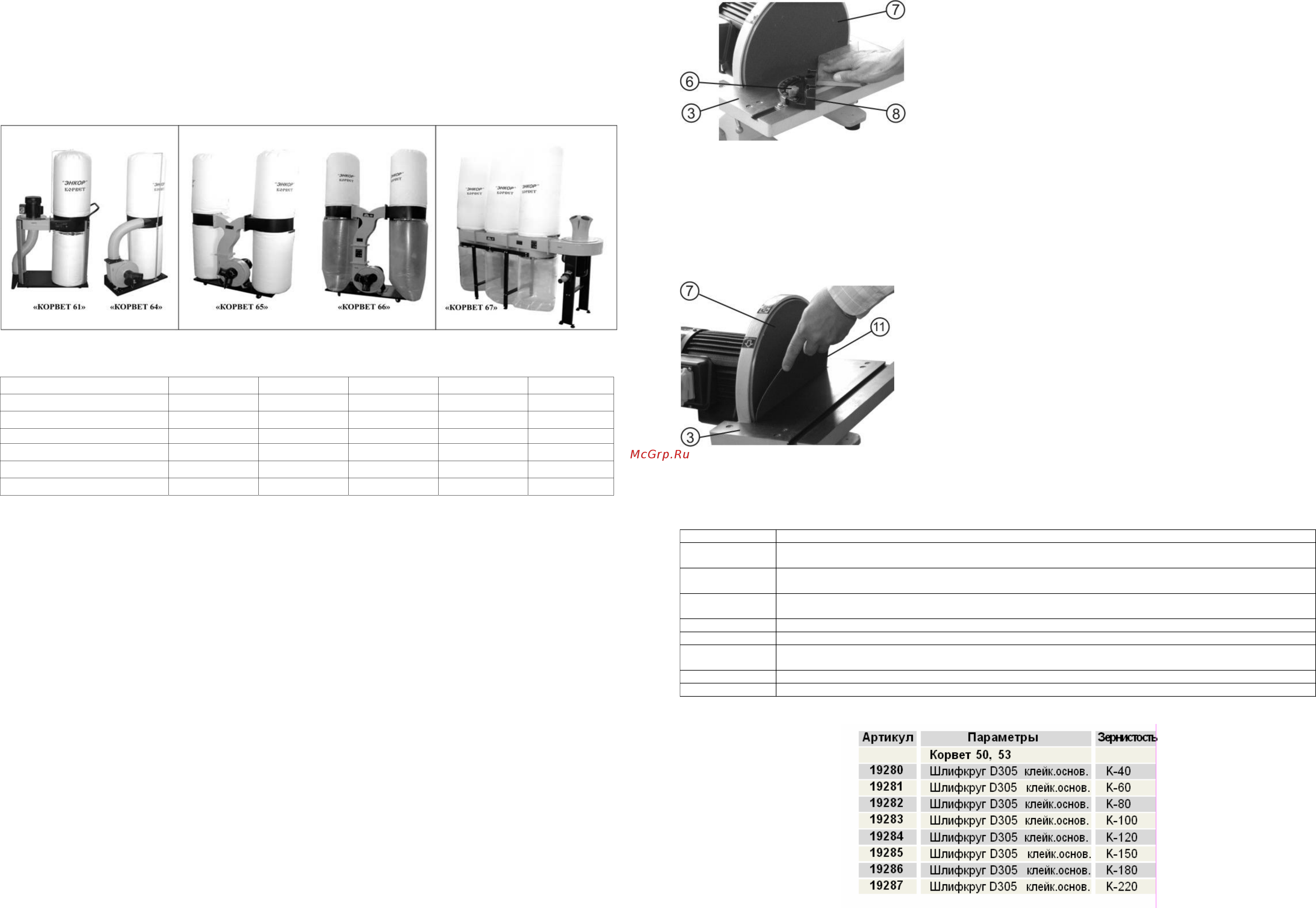

5 10 3 Шлифование торцов с заданным углом Рис 4 8 10 3 1 Вы можете установить любой угол от 0 до 45 градусов с помощью транспортира 8 10 3 2 Для выполнения этой операции установите на рабочий стол 3 транспортир 8 повернув фиксирующий винт 6 против часовой стрелки Поворачивая транспортир 8 по шкале установите нужный угол поверните фиксирующий винт о в противоположном направлении до определённого усилия Хорошо укреплённый транспортир 8 обеспечит высокую точность 10 3 3 Установите заготовку на рабочий стол 3 чтобы она располагалась параллельно транспортиру 8 Не прижимайте Рис 4 слишком сильно заготовку к шлифовальному кругу 7 Машина работает лучше без приложения больших усилий нажатия на заготовку Во время работы берегите руки 10 3 4 Равномерное прижатие заготовки к рабочему столу 3 в процессе работы гарантирует стабильные результаты ПРИЛОЖЕНИЕ А РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА Пылесосы для сбора стружки и древесной пыли Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы КОРВЕТ Рис А1 различных модификаций см Таблицу А1 которые обеспечат надлежащие условия работы и сохранят ваше здоровье 10 4 Совмещение операций 10 4 1 Возможно выполнение совмещения операций шлифование под углом торцов с заданным углом скоса 10 4 2 Для выполнения этой операции необходимо выполнить п п 10 2 10 3 11 СМЕНА ШЛИФОВАЛЬНОГО КРУГА 11 1 Отключите машину дождитесь полной ее остановки отключите вилку шнура питания машины из розетки электросети 11 2 Снимите старую шлифовальную бумагу очистите шлифовальный диск 7 и наклейте на него новую шлифовальную бумагу 11 Обычно шлифовальная бумага 11 имеет самоклеящуюся основу Если такой основы нет наклейте шлифовальную бумагу 11 на шлифовальный диск 7 используя например клей Момент Рис А1 Таблица А1 Напряжение питания Потребляемая мощность Расход воздуха Объём пылесборника КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 КОРВЕТ 66 КОРВЕТ 67 220 В 50 Гц 220 В 50 Гц 220 В 50 Гц 380 В 50 Гц 380 В 50 Гц 750 Вт 14 2 м3 мин 1500 Вт 42 6 м3 мин 2200 Вт 62 3 м3 мин 3750 Вт 76м3 мин 0 307м3 3750 Вт 70 82 м3 мин 0 43м3 0 057м3 0 153м3 Объём фильтра 0 057м3 0 153м3 0 307м3 0 43м3 0 57м3 Код для заказа 10261 10264 10265 10266 10267 11 3 Обычно шлифование начинается с более крупной зернистости и постепенно зернистость уменьшается до получения обработки нужного качества и нужных размеров Выбор начальной зернистости зависит от начального состояния заготовки шероховатая гладкая и т д размеров твердости древесины и желаемого результата 0 57м3 Рис 5 Ниже даны некоторые общие правила выбора зернистости шлифовального материала Таблица 3 В таблице 4 представлены рекомендуемые шлифовальные диски Энкор Таблица 3 ЗЕРНИСТОСТЬ 36 60 80 100 120 150 180 220 ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКИ Очень грубая шлифовка максимальное снятие массы материала удаление смолы выравнивание удаление наплывов снятие краски Менее грубая шлифовка удаление средней массы материала обработка поверхности удаление клея сглаживание торцов Средняя зернистость легкая обработка поверхности удаление клея сглаживание торцов удаление следов строгания Средняя зернистость легкая обработка поверхности сглаживание торцов удаление следов строгания Средне мелкая зернистость легкая обработка поверхности корректировка тонких заготовок Мелкая зернистость минимальное удаление материала подготовка поверхности к конечной шлифовке корректировка размеров тонких заготовок Мелкая зернистость конечная шлифовка Очень мелкая зернистость финишная шлифовка Таблица 4 Артикул Параметры Зерн клость Корвет 50 53 19280 19281 Шлифкруг 0305 клейк основ Шлифкруг 0305 клейк основ К 40 К 60 19282 19283 Шлифкруг 0305 клейк основ Шлифкруг 0305 клейк основ К 80 К 100 19284 19285 19286 Шлифкруг 0305 клейк основ Шлифкруг 0305 клейк основ Шлифкруг 0305 клейк основ К 120 К 150 К 180 19287 Шлифкруг 0305 клейк основ К 220
