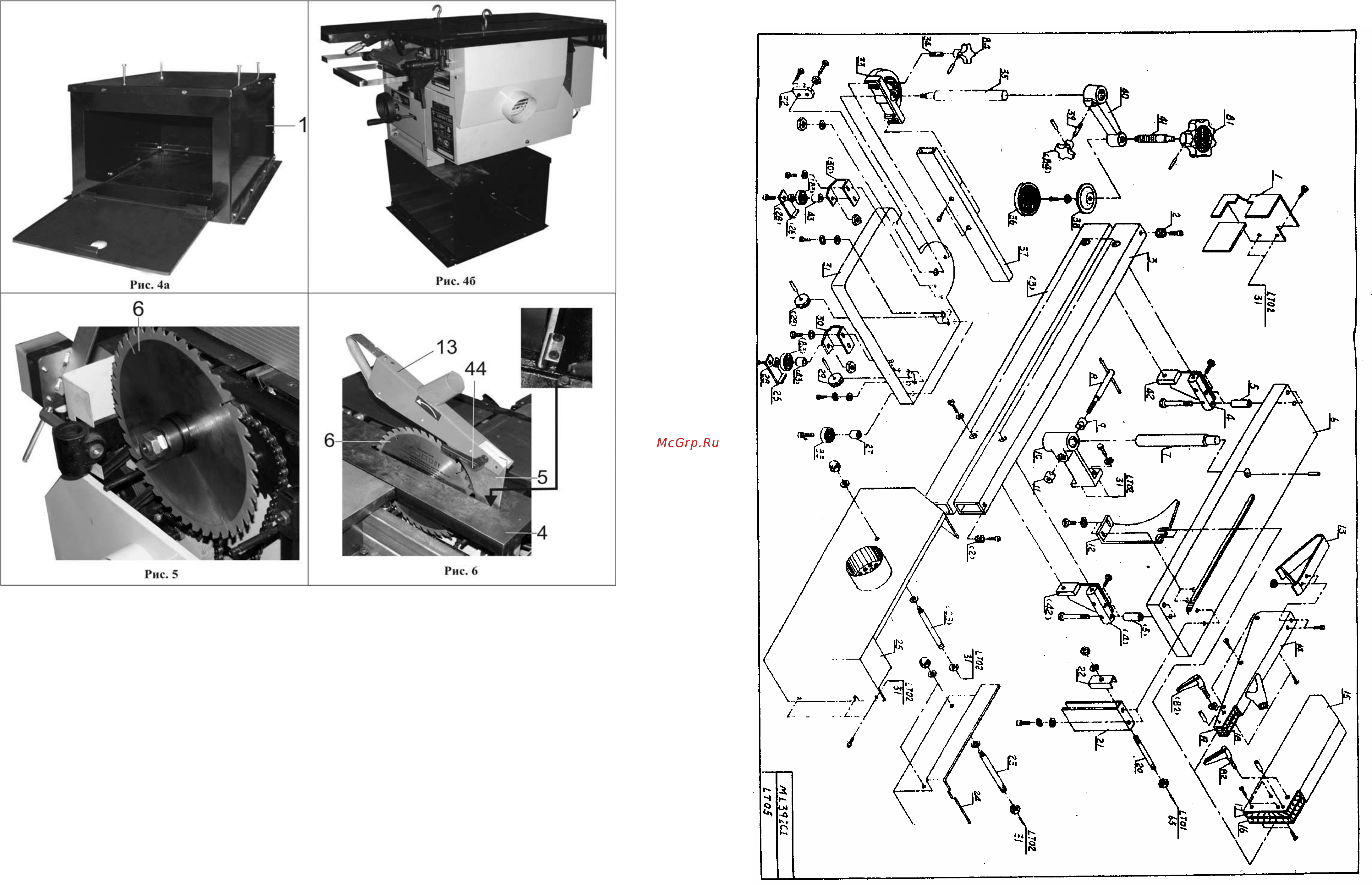

8 25 8 СБОРКА СХЕМА СБОРКИ КОРВЕТ 322 Рис ЬТО 5 ВНИМАНИЕ НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ 8 1 Монтаж станка Рис 4а 46 8 1 1 Станок должен устанавливаться на прочной ровной поверхности пола При выборе места для установки станка убедитесь что помещение достаточно освещено и что оператор не будет работать в собственной тени 8 1 2 Как показано на Рис 4а собрать основание 1 на основание 1 используя грузоподъёмный механизм см п п 6 3 6 4 установить и закрепить станину 42 станка четырьмя болтами 43 8 1 3 Для повышенной устойчивости станок может быть прикреплён к полу Используйте для этой цели анкерное соединение 8 2 1 Как показано на Рис 5 6 демонтировать рабочий стол 4 установить и закрепить пильный диск 6 На внутренней стороне рабочего стола установить и закрепить расклиниватель 5 Установить и закрепить рабочий стол 4 8 2 2 На расклинивателе 5 установить и фиксирующей ручкой 44 закрепить защитный кожух 13 Рис 6 0X7 8 2 Сборка станка
