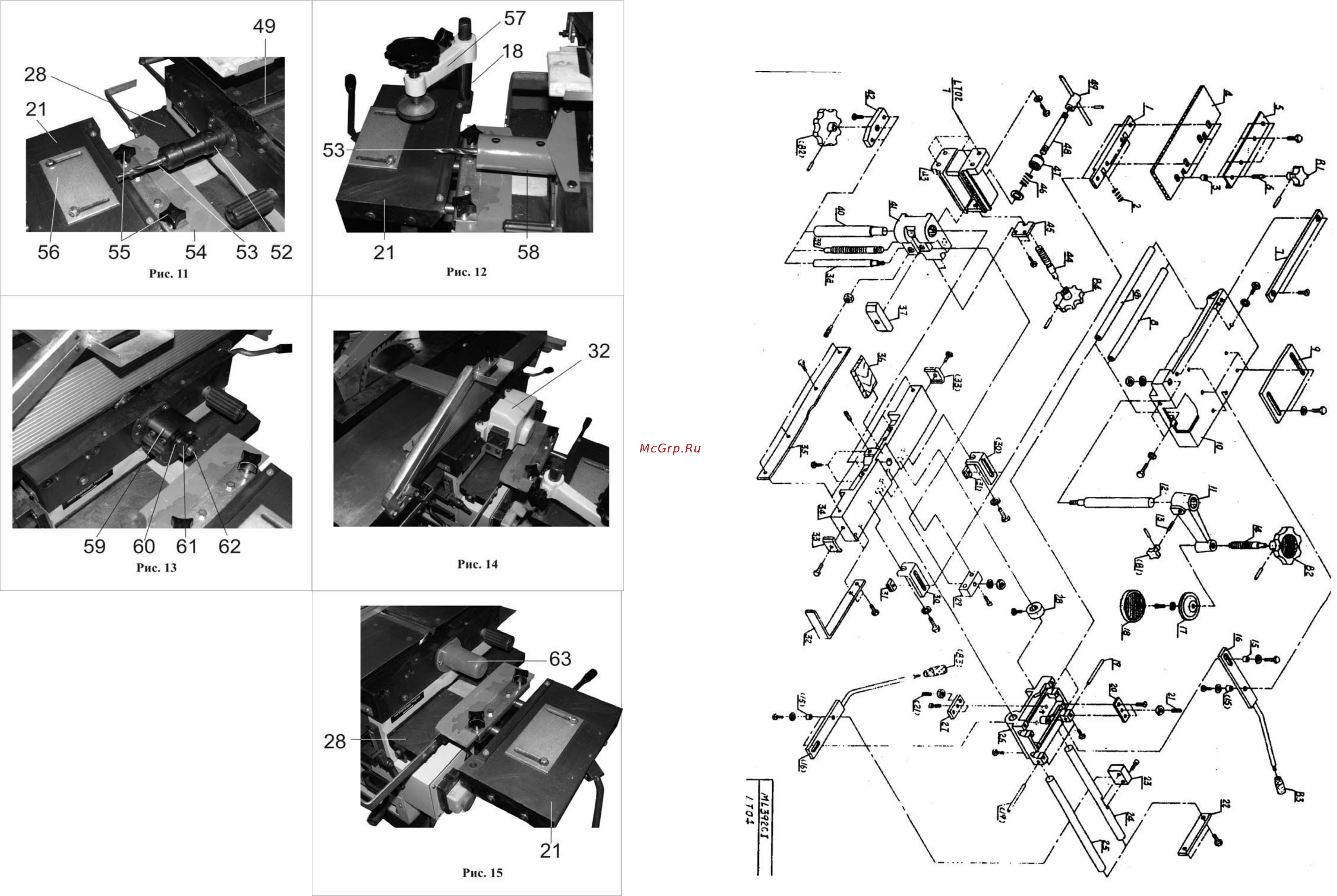

10 23 СХЕМА СБОРКИ КОРВЕТ 322 Рис 1_ТО 4 49 56 55 54 53 52 Рис 11 Рис 13 21 58 Рис 12 Рис 14 8 3 4 При выполнении фрезерных операций с применением фрезерной головки 59 или насадных фрез не комплектуется необходимо установить ее на выступающую часть шпиндель строгального вала 49 Учитывая направление движения установите и закрепите выше перечисленный режущий инструмент Рис 11 13 8 3 5 При установке фрезерной головки 59 или насадной фрезы при необходимости установите шайбу 60 так чтобы перекрыть 1 2 оборота резьбы на шпинделе 62 В противном случае Вам не удастся гайкой 61 закрепить фрезу или фрезерную головку Рис 13 8 3 6 Как показано на Рис 14 установить и закрепить кожух фрезерной головки 32 Рис 13 8 3 7 При выполнении строгальных или пильных операций свободная часть шпинделя предназначенная для крепления фрезерного оборудования и режущего инструмента должна быть закрыта защитным стаканом 63 Рис 15 ТО ВНИМАНИЕ Внутренний диаметр отверстия разрезной втулки должен строго соответствовать диаметру хвостовика используемой пальчиковой фрезы сверла Рис 15
