Энкор корвет-416 94160 (20416) [10/14] Схема строповки

Содержание

• Уважаемый покупатель вы приобрели фрезерный станок изготовленный в кнр по заказу ооо энкор инструмент воронеж под контролем российских специалистов перед вводом в эксплуатацию фрезерного станка внимательно и до конца прочитайте настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
• В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству по эксплуатации 4
• Гарантийный талон 4
• Корвет 416 4
• Линия отреза 4
• Наименование параметра значение параметра 4
• Общие указания 4
• Ооо энкор инструмент воронеж 4
• Т а л о н 1 4
• Т а л о н 2 4
• Технические данные 4
• Запрещается 5
• Комплектность станка рис 5
• Общие указания по обеспечению безопасности при работе со станком предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями и поэтапно не изучите все пункты настройки и регулировки станка 4 ознакомьтесь с вашим станком 5
• Указания по технике безопасности 5
• Дополнительные указания по обеспечению безопасности при работе с фрезерным 6
• Металлообрабатывающим станком 6
• Схема сборки станка корвет 416 6
• Внимание 7
• Внимание проверьте соответствие напряжения источника питания и соединений требованиям вашего станка для этого достаточно взглянуть на табличку с техническими данными на двигателе станка 5 электрические соединения требования к шнуру питания 7
• Код наименование код наименование 7
• Подключение станка к источнику питания 7
• Предупреждение станок должен быть заземлен 7
• Распаковка 7
• Требования к двигателю внимание для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли таким образом обеспечивается его беспрепятственное охлаждение 7
• Детали сборки станка корвет 416 8
• Код наименование код наименование 8
• Устройство станка 8
• Принцип работы электрической схемы станка 9
• Электрическая схема станка корвет 416 9
• Возможные неисправности и методы их устранения 10
• Монтаж и сборка станка 10
• Монтаж станка 10
• Предупреждение все настройки и регулировки выполняйте только на выключенном станке вилка шнура питания должна быть отсоединена от питающей розетки 9 регулировки рабочего стола рис 10
• Регулировки 10
• Рис з рис 10
• Сборка станка 10
• Схема строповки 10
• Гарантийные обязательства 11
• Информация об изготовителе импортере 11
• Общие указания 11
• Подготовка станка к выполнению операций 11
• Сверление рис а б в рис 11
• Свидетельство о приёмке и продаже 11
• Регулировка натяжения ремня и его замена рис 5а б в 12
• Рис 4 12
• Дополнительное оборудование и приспособления рис 3 13
• Предупреждение перед выполнением обслуживания станка для собственной безопасности необходимо выключить станок и отсоединить вилку шнура питания 36 рис в станка от источника электрического тока 13 обслуживание 13
• Рис 3 13
• Техническое обслуживание 13
• Фрезерование горизонтальное положение шпинделя 13
• Шлифование 13
• Включение станка и выбор скоросного режима обработки 14
• Внимание не начинайте процесс фрезерования сверления материала пока станок не наберет максимально установленную скорость вращения шпинделя 14
• Заготовки рис 2а 14

Похожие устройства

• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации
• Энкор корвет-402 94020 Инструкция по эксплуатации
• Энкор "корвет-400" 20400 Инструкция по эксплуатации
• Энкор корвет-76 90760 Инструкция по эксплуатации

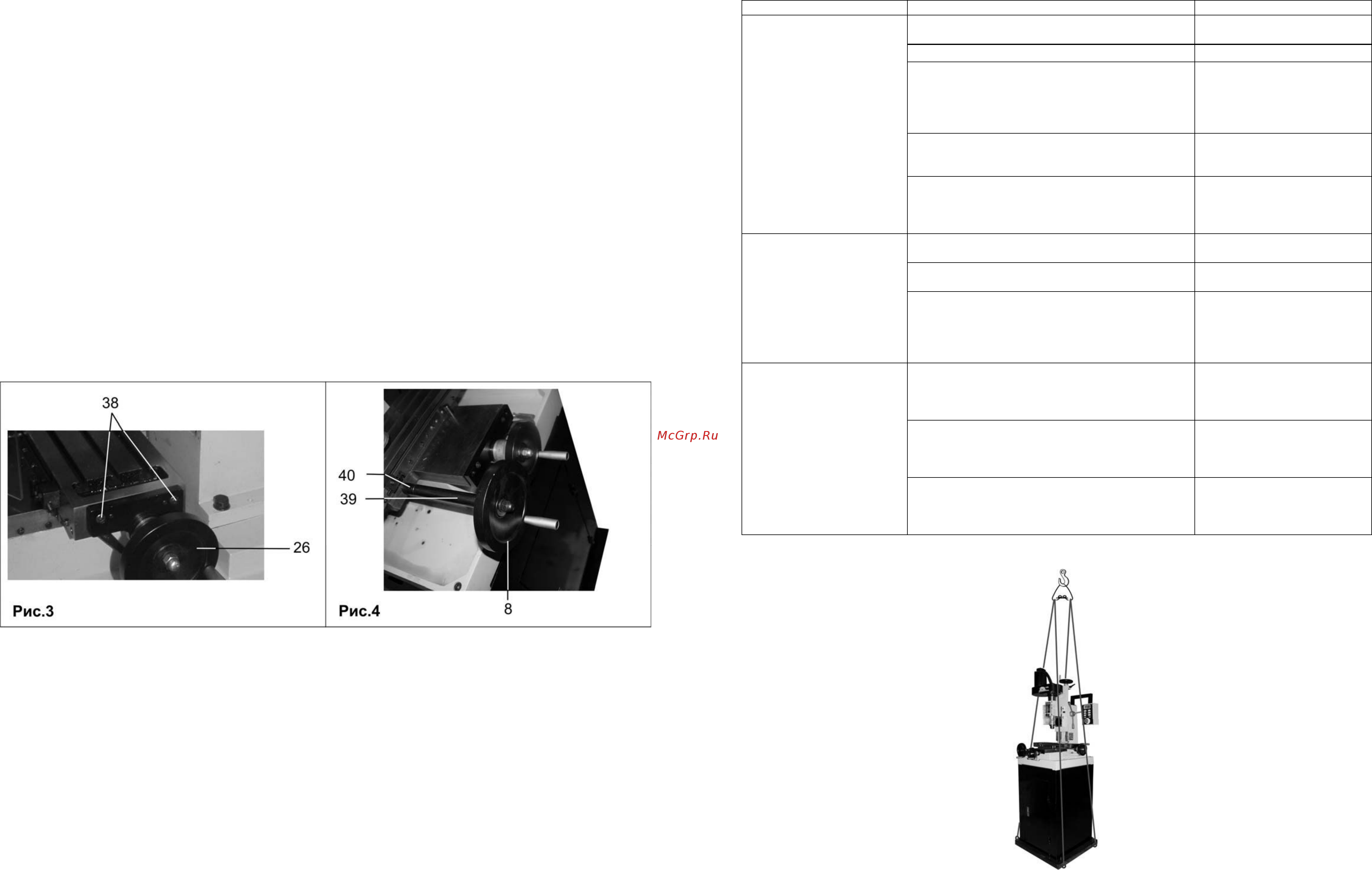

8 17 8 МОНТАЖ И СБОРКА СТАНКА ВНИМАНИЕ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании станка является правильная регулировка Лучше всего проверить все регулировки во время устранения неисправности 8 1 Монтаж станка 8 1 1 Устанавливайте станок так чтобы со всех сторон обеспечить свободный подход к нему Всегда должна быть возможность беспрепятственного выполнения операций по обслуживанию перенастройке и регулировке станка 8 1 2 Установите станок на ровной горизонтально поверхности пола 8 1 3 Обеспечьте устойчивость станка 8 1 4 Вентилятор 35 Рис 2в должен быть открыт для свободного поступления воздуха Неисправность Нет напряжения в сети питания Неисправен выключатель Неправильная сборка станка сработал один из конечных выключателей 8 2 Сборка станка В момент поставки станок собран применительно к операции сверления и вертикального фрезерования вертикальное расположение шпинделя Конструкция станка предусматривает возможность не только сверления и вертикального фрезерования но и выполнение горизонтально фрезерования и шлифования В связи с этим для каждого вида операций предусмотрены соответствующие варианты сборки и настройки станка описанные в разделе 10 В данном разделе описаны только общие моменты сборки станка и подготовки его к работе 8 2 1 На все маховики 8 9 26 19 Рис 2а установите рукоятки Б Рис 1 8 2 2 Установите два кабеля 33 в разъемы 34 Рис 2в 8 2 3 Установите и закрепите винтом 13 защитный щиток 12 как показано на Рисунке 2а 8 2 4 Если во время работы необходимо обеспечить быстрое продольное перемещение рабочего стола 10 Рис 2а например при шлифовании то целесообразно установить маховик 8 в сборе с рукояткой 7 Рис 2а При установки маховика 8 Рис 2а маховик 26 Рис 2а необходимо снять со станка Иначе продольное перемещение рабочего стола 10 Рис 2а будет невозможно Продольная подача рабочего стола 10 маховиком 26 Рис 2а обеспечивается механизмом ходового винта и напрямую зависит от шага резьбы ходового винта Это более точная подача Более быструю продольную подачу рабочего стола 10 обеспечивает вращение маховика 8 Рис 2 Она обеспечивается механизмом зубчатое колесо рейка Для снятия маховика 26 Рис 2а со станка необходимо выкрутить два винта 38 Рис З Для установки маховика 26 необходимо затянуть два винта 38 Рис З Установка маховика 8 Рис 2а производится путем введения в зацепление вала 39 с валом 40 Рис 4 Возможная причина 1 Двигатель не запускается Обрыв или сгорела обмотка двигателя Питание не поступает так как сетевой выключатель разомкнут Низкое напряжение 2 Двигатель не развивает полную скорость и не работает на полную мощность Перегрузка по сети Слишком длинный удлинительный шнур Рис 4 8 9 РЕГУЛИРОВКИ Ваш станок был собран и отрегулирован на заводе изготовителе Во время транспортировки регулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь В момент поставки станок собран применительно к операции сверления и вертикального фрезерования вертикальное расположение шпинделя Конструкция станка предусматривает возможность не только сверления и вертикального фрезерования но и выполнение горизонтального фрезерования и шлифования В связи с этим для каждого вида операций предусмотрены соответствующие варианты сборки настройки и регулировки станка описанные в разделе 10 В данном разделе описаны только общие для всех операций регулировки станка ПРЕДУПРЕЖДЕНИЕ Все настройки и регулировки выполняйте только на выключенном станке вилка шнура питания должна быть отсоединена от питающей розетки 9 1 Регулировки рабочего стола Рис 5 9 1 1 Продольный ход рабочего стола 10 регулируется положением ограничителей 41 с болтами 44 в пазе 47 Положение ограничителя 41 в пазе 47 фиксируется винтом 42 Для закрепления положения болта 44 используется контргайка 45 9 1 2 Поперечное положение рабочего стола 10 фиксируется ручкой фиксации 43 9 1 3 При необходимости например для крепления тисков к поверхности рабочего стола 10 в Проверить напряжение в сети Проверить напряжение в сети Заменить шнур питания на более короткий убедиться что он отвечает требованиям п 5 2 3 Межвитковое замыкание или обрыв в обмотке двигателя Предохранители или прерыватели имеют недостаточную мощность Установить предохранители или прерыватели соответствующей мощности 18 СХЕМА СТРОПОВКИ Рис З Проверить выключатель Правильно выполнить все указания пунктов по сборке монтажу и настройке станка данного Руководства по эксплуатации Обратиться в специализированную мастерскую для ремонта Установить предохранитель или контрольный выключатель Уменьшить нагрузку на двигатель соблюдать режим работы для данной операции Обратиться в специализированную мастерскую для ремонта Двигатель перегружен 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей Действия по устранению Проверить наличие напряжения в сети
