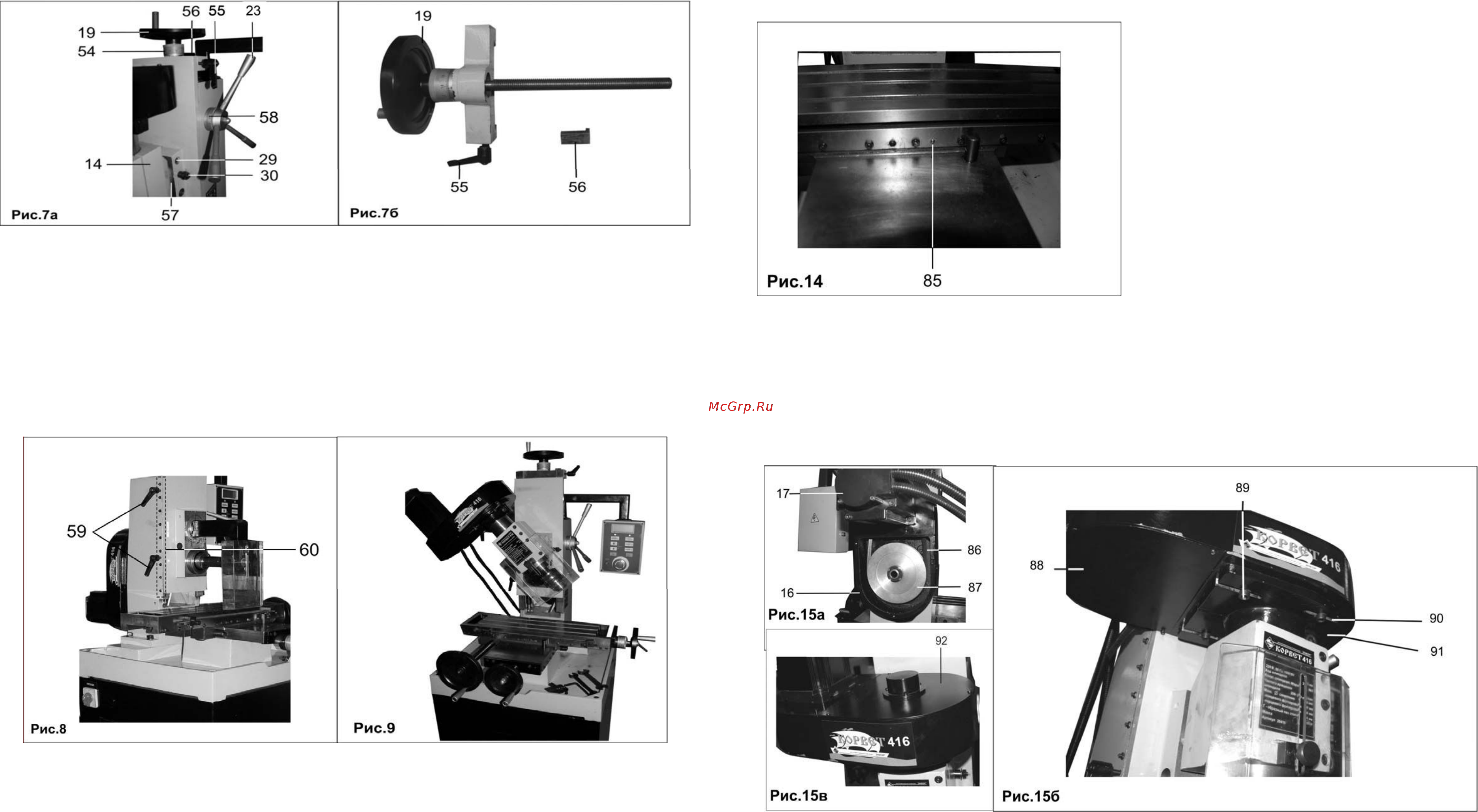

10 На шпильку Е Рис 6 устанавливается сверлильный патрон 11 Рис 2а в котором имеется специальное резьбовое отверстие Затяните шпильку Е Рис 6 удерживая шпиндель 27 Рис 26 от проворачивания ручкой X Рис 1 В шпинделе 27 Рис 26 имеется специальное отверстие в которое вставляется ручка X Рис 1 Надежно закрепите режущий инструмент в патроне 11 Рис 26 с помощью ключа Р Рис 1 Извлечение сверлильного патрона 11 Рис 26 происходит в обратной последовательности 10 2 2 Перемещения рабочего стола 10 Рис 2а в продольном и поперечном направлениях во время сверления запрещаются 10 2 3 Установка фрез любого вида в сверлильный патрон 11 Рис 26 для выполнения фрезерных работ запрещается 10 2 4 При выполнении операции сверления используйте только вертикальное перемещение шпинделя 27 Рис 26 с помощью ручки 23 Рис 2а Контроль величины вертикальной подачи осуществляется по нониусу 58 Рис 7а Для фиксации заданного вертикального положения шпинделя 27 Рис 26 служат две ручки 59 Рис 8 Плавность вертикальной подачи регулируется винтами с контргайками 60 Рис 8 При выполнении операции сверления отключите механизм подачи маховика 19 отпустив ручку 55 Рис 7а Затем извлеките вставку 56 и весь механизм подачи за маховик 19 Рис 7а 76 Этот механизм устанавливается в обратной последовательности при перенастройке станка на другие операции фрезерование шлифование 10 2 5 Строго вертикальное положение шпинделя обеспечивает фиксатор 30 Рис 7а Для выполнения сверления под наклоном Отпустите винт фиксации 29 Рис 7а Придерживая шпиндельную бабку 14 выдвиньте фиксатор 30 Рис 7а Поворачивая шпиндельную бабку 14 ориентируясь по шкале 57 Рис 7а установите необходимый угол наклона Закрепите новое положение шпиндельной бабки 14 винтом фиксации 29 Рис 7а Пример наклонного положения шпинделя показан на Рис 9 10 3 Фрезерование вертикальное положение шпинделя 10 3 1 Установка фрез любого вида в сверлильный патрон 11 Рис 2а для выполнения фрезерных работ запрещается Станок не комплектуется фрезерным режущим инструментом и приспособлениями для удержания фрез с цилиндрическим хвостовиком см п 12 При покупке необходимого Вам инструмента обращайте внимание на конус и резьбу хвостовика которые должны соответствовать посадке в шпинделе 27 Рис 2б и установленной на Вашем станке крепёжной шпильке Е Рис 1 10 3 2 Вертикальная подача режущего инструмента производится с помощью вращения маховика 19 и контролируется по шкале нониуса 54 Рис 7а 15 13 1 6 Перед началом и после окончания работы капните несколько капель масла на направляющие подачи рабочего стола стойки перемещения суппорта оси маховиков Выполняйте операции по смазке 1 2 раза в течение рабочего дня если станок непрерывно эксплуатируется 13 1 7 После окончания работы удалите стружку со станка и тщательно очистите все поверхности Если использовалась охлаждающая жидкость убедитесь что она полностью удалена с поверхностей станка Рабочие поверхности должны быть чистыми слегка смазанными маслом 13 1 8 Останавливайте станок проверяйте состояние крепления и положение всех сопрягаемых деталей узлов и механизмов станка после каждых 50 часов наработки 13 1 9 Дверца 71 Рис 12а закрывает отсек с Рис 14 85 электрическими и электронными компонентами станка печатные платы предохранители и т п Обслуживание этих элементов конструкции производится только квалифицированным специалистом или специалистами в условиях сертифицированного сервисного центра 13 2 Регулировка натяжения ремня и его замена Рис 15а б в 13 2 1 Для того чтобы получить доступ к приводному ремню 86 и шкиву 87 необходимо снять закрепленные на винтах крышки 88 и 92 расположенные на корпусе передач 16 13 2 2 Натяжение ремня 86 регулируется перемещением корпуса передач 16 по кронштейну 91 Для этого на кронштейне 91 имеются пазы 90 13 2 3 Отпустите четыре винта 89 и перемещайте корпус передач 16 в сборе с электродвигателем 17 относительно кронштейна 91 Перемещение корпуса передач 16 в сборе с электродвигателем 17 по пазам 90 уменьшает или увеличивает расстояние между ведущим шкив электродвигателя 17 и ведомым шкивами 87 что в свою очередь ведет к ослаблению или натяжению ремня 86 Выбранное натяжение ремня 86 фиксируется затягиванием четырех винтов 89 При слабом натяжении при неравномерной нагрузке ремень 86 может проскальзывать что приведёт к ненормальной работе станка Чрезмерное натяжение ремня 86 приведёт к его преждевременному износу 13 2 4 При снятии приводного ремня 86 необходимо максимально ослабить натяжение ремня 86 затем снять или установить ремень на шкивы При установке нового ремня 86 необходимо обеспечить его натяжение см п 13 2 3 13 2 5 По окончанию работ по регулировке натяжения ремня 86 установите и закрепите крышки 88 и 92 на корпусе передач 16
