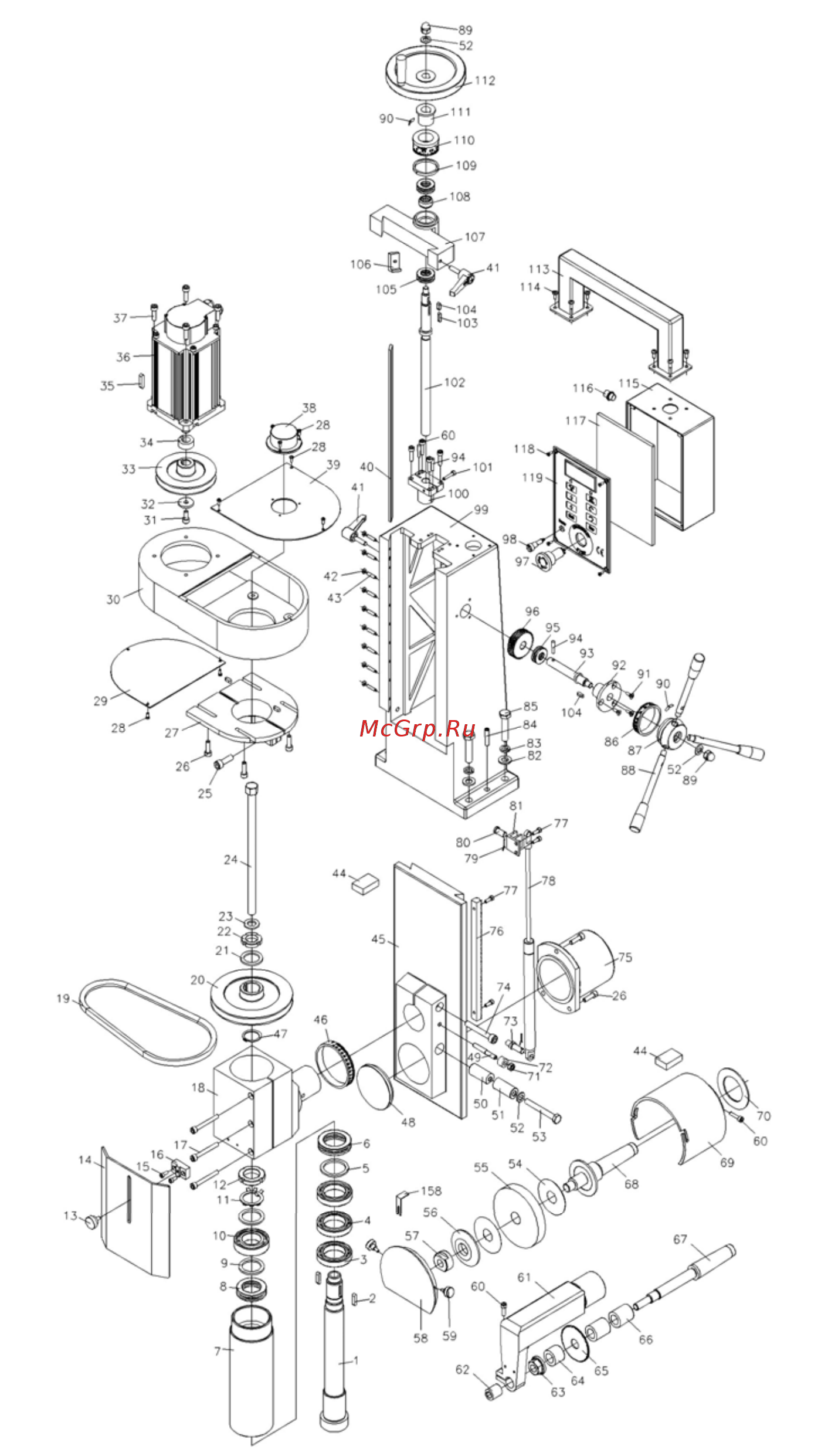

Энкор корвет-416 94160 (20416) [6/14] Схема сборки станка корвет 416

Содержание

• Уважаемый покупатель вы приобрели фрезерный станок изготовленный в кнр по заказу ооо энкор инструмент воронеж под контролем российских специалистов перед вводом в эксплуатацию фрезерного станка внимательно и до конца прочитайте настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
• В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству по эксплуатации 4
• Гарантийный талон 4
• Корвет 416 4
• Линия отреза 4
• Наименование параметра значение параметра 4
• Общие указания 4
• Ооо энкор инструмент воронеж 4
• Т а л о н 1 4
• Т а л о н 2 4
• Технические данные 4
• Запрещается 5
• Комплектность станка рис 5
• Общие указания по обеспечению безопасности при работе со станком предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями и поэтапно не изучите все пункты настройки и регулировки станка 4 ознакомьтесь с вашим станком 5
• Указания по технике безопасности 5
• Дополнительные указания по обеспечению безопасности при работе с фрезерным 6
• Металлообрабатывающим станком 6
• Схема сборки станка корвет 416 6
• Внимание 7
• Внимание проверьте соответствие напряжения источника питания и соединений требованиям вашего станка для этого достаточно взглянуть на табличку с техническими данными на двигателе станка 5 электрические соединения требования к шнуру питания 7
• Код наименование код наименование 7
• Подключение станка к источнику питания 7
• Предупреждение станок должен быть заземлен 7
• Распаковка 7
• Требования к двигателю внимание для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли таким образом обеспечивается его беспрепятственное охлаждение 7
• Детали сборки станка корвет 416 8
• Код наименование код наименование 8
• Устройство станка 8
• Принцип работы электрической схемы станка 9
• Электрическая схема станка корвет 416 9
• Возможные неисправности и методы их устранения 10
• Монтаж и сборка станка 10
• Монтаж станка 10
• Предупреждение все настройки и регулировки выполняйте только на выключенном станке вилка шнура питания должна быть отсоединена от питающей розетки 9 регулировки рабочего стола рис 10
• Регулировки 10
• Рис з рис 10
• Сборка станка 10
• Схема строповки 10
• Гарантийные обязательства 11
• Информация об изготовителе импортере 11
• Общие указания 11
• Подготовка станка к выполнению операций 11
• Сверление рис а б в рис 11
• Свидетельство о приёмке и продаже 11
• Регулировка натяжения ремня и его замена рис 5а б в 12
• Рис 4 12
• Дополнительное оборудование и приспособления рис 3 13
• Предупреждение перед выполнением обслуживания станка для собственной безопасности необходимо выключить станок и отсоединить вилку шнура питания 36 рис в станка от источника электрического тока 13 обслуживание 13
• Рис 3 13
• Техническое обслуживание 13
• Фрезерование горизонтальное положение шпинделя 13
• Шлифование 13
• Включение станка и выбор скоросного режима обработки 14
• Внимание не начинайте процесс фрезерования сверления материала пока станок не наберет максимально установленную скорость вращения шпинделя 14
• Заготовки рис 2а 14

Похожие устройства

• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации
• Энкор корвет-402 94020 Инструкция по эксплуатации
• Энкор "корвет-400" 20400 Инструкция по эксплуатации
• Энкор корвет-76 90760 Инструкция по эксплуатации

4 4 1 8 Одевайтесь правильно При работе на станке не надевайте излишне свободную одежду перчатки галстуки украшения Они могут попасть в подвижные детали станка Всегда работайте в нескользящей обуви и убирайте назад длинные волосы 4 1 9 Всегда работайте в защитных очках обычные очки таковыми не являются поскольку не противостоят ударам работайте с применением наушников для уменьшения воздействия шума 4 1 10 При работе стойте на диэлектрическом коврике 4 1 11 При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать индивидуальные средства защиты дыхательных путей респиратор поскольку пыль при обработке некоторых материалов может вызывать аллергические осложнения 4 1 12 Сохраняйте правильную рабочую позу и равновесие не наклоняйтесь над вращающимися деталями и агрегатами и не опирайтесь на работающий станок 4 1 13 Контролируйте исправность деталей станка правильность регулировки подвижных деталей соединений подвижных деталей правильность установок под планируемые операции Любая неисправная деталь должна немедленно ремонтироваться или заменяться 4 1 14 Перед началом любых работ по настройке или техническому обслуживанию станка отсоедините вилку шнура питания станка от розетки электросети 4 1 15 Используйте только рекомендованные комплектующие Соблюдайте указания прилагаемые к комплектующим Применение несоответствующих комплектующих может стать причиной несчастного случая 4 1 16 Не оставляйте станок без присмотра Прежде чем покинуть рабочее место выключите станок дождитесь полной остановки двигателя и отсоедините шнур от электросети 4 1 17 Перед первым включением станка обратите внимание на правильность сборки и надежность установки станка 4 1 18 Если Вам что то показалось ненормальным в работе станка немедленно прекратите его эксплуатацию 4 1 19 Не допускайте неправильную эксплуатацию шнура питания Не тяните за шнур питания при отсоединении вилки от розетки Оберегайте шнур от нагревания от попадания масла и воды и повреждения об острые кромки 4 1 20 После запуска станка дайте ему поработать не менее двух минут на холостом ходу Если в это время Вы услышите посторонний шум или почувствуете сильную вибрацию выключите станок отсоедините вилку шнура питания от розетки электрической сети и установите причину этого явления Не включайте станок до выявления и устранения причины неисправности 4 1 21 Не работайте на станке если принимаете лекарства или находитесь в состоянии алкогольного или наркотического опьянения 4 2 Дополнительные указания по металлообрабатывающим станком обеспечению безопасности при работе с фрезерным 4 2 1 Никогда не выполняйте фрезерную операцию если не установлены защитные кожухи щитки или крышки вращающихся узлов и элементов и элементов электропроводки предусмотренные инструкцией 4 2 2 Никогда не выполняйте операции не соответствующие техническим характеристикам станка 4 2 3 Обеспечивайте необходимое крепление и положение режущего инструмента 4 2 4 Обеспечивайте надежное крепление обрабатываемой детали 4 2 5 Останавливайте станок проверяйте состояние крепления и положение всех сопрягаемых деталей узлов и механизмов станка после 50 часов наработки 4 2 6 Не форсируйте режим работы рекомендованный для данной операции 4 2 7 Не обрабатывайте отлитые заготовки с остатками формовочной смеси 4 2 8 Используйте только заточенный режущий инструмент соответствующий предполагаемой операции 4 2 9 Не пытайтесь остановить шпиндель патрон или фрезу руками или какими либо предметами 4 2 10 Не вставляйте ключ в не остановившийся патрон 4 2 11 Не включайте станок с вставленным в патрон ключом или с незакрепленной фрезой 4 2 12 Не включайте и не выключайте станок при не отведённом от заготовки режущем инструменте 4 2 13 Защитите себя от попадания стружки Защитный экран должен находиться в крайнем нижнем положении 4 2 14 Не допускайте скопление стружки на столе станка 4 2 15 Убирайте стружку при помощи крючка и щётки 4 2 16 При техническом обслуживании не допускайте попадания смазочных материалов на кнопки и рычаги управления 4 2 17 Производите измерения обрабатываемой детали при помощи мерительных приборов и инструментов только после полной остановки вращающихся и движущихся элементов станка 4 2 18 К работе со станком допускается подготовленный и имеющий опыт работы на фрезерных металлообрабатывающих станках персонал 4 2 19 Не допускайте наматывание стружки на режущий инструмент и скопление стружки на обрабатываемой заготовке 4 2 20 Не допускайте попадания стружки на ходовой винт подачи 21 СХЕМА СБОРКИ СТАНКА КОРВЕТ 416
