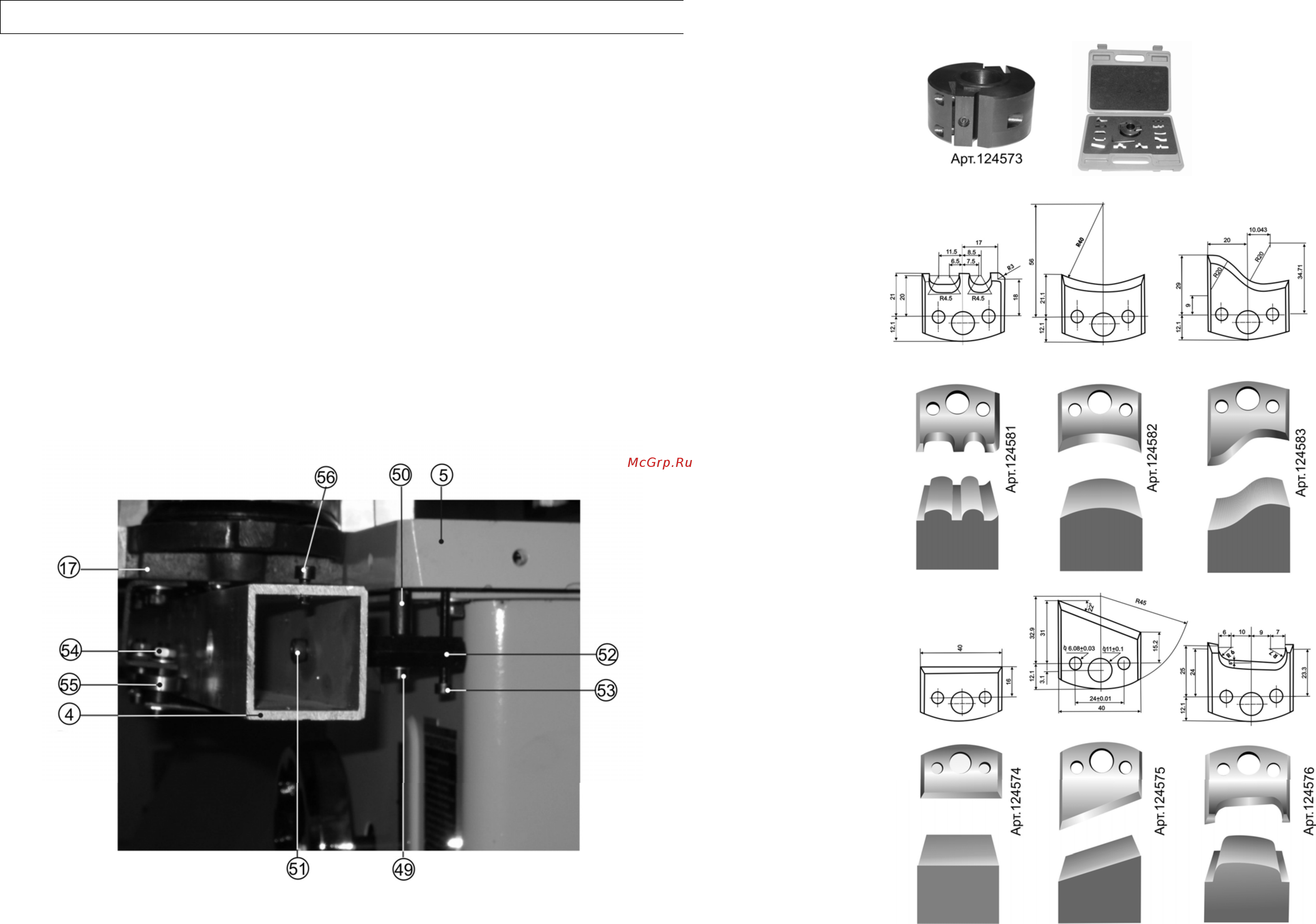

8 13 8 СБОРКА ВНИМАНИЕ НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ 11 ФРЕЗЕРНАЯ ГОЛОВКА С НАБОРОМ СМЕННЫХ НОЖЕЙ Рис 11 Фрезерная головка с профильными ножами используется для обработки сложных поверхностей при изготовлении наличников плинтусов багетов профилированного конструкционного бруса и пр Корпус фрезерной головки выполнен из высокопрочного термообработанного сплава Сменные ножи изготовлены из высоколегированной стали 8 1 Монтаж фрезерного станка 8 1 1 Фрезерный станок должен устанавливаться на прочном ровном полу При выборе места для установки станка убедитесь что помещение достаточно освещено и что оператор не будет работать в собственной тени 8 1 2 В нижней части основания 1 Рис 2 станка закрепить четыре резиновые опоры 27 Рис З Для повышенной устойчивости фрезерный станок может быть прикреплён к полу Используйте для этой цели анкерное соединение вместо резиновых опор 8 2 Установка подвижного стола 8 2 1 Закрепить направляющую 4 на рабочем столе 5 болтом 49 через втулку 50 и болтом 51 к держателю 52 как показано на Рис 4 Регулировочным винтом 53 отрегулировать параллельность направляющей 4 относительно рабочего стола 5 Рис 4 8 2 2 Выкрутить ограничительный болт 56 установить подвижный стол 17 ограничительный болт 56 установить на прежнее место Проверить правильность установки если при перемещении подвижного стола 17 прикладывается значительное усилие или перемещается очень легко имеет люфт необходимо отпустить крепёжные гайки 54 установить подшипники 55 таким образом чтобы подвижный стол 17 свободно перемещался по направляющей 4 но при этом не было люфта Рис 4 8 2 3 Проверить чтобы подвижный стол 17 находился в одной плоскости с рабочим столом 5 При необходимости регулировочными винтами 53 отрегулировать положение подвижного стола 17 относительно рабочего стола 5 Рис 4 Рис 4 Рис 11
