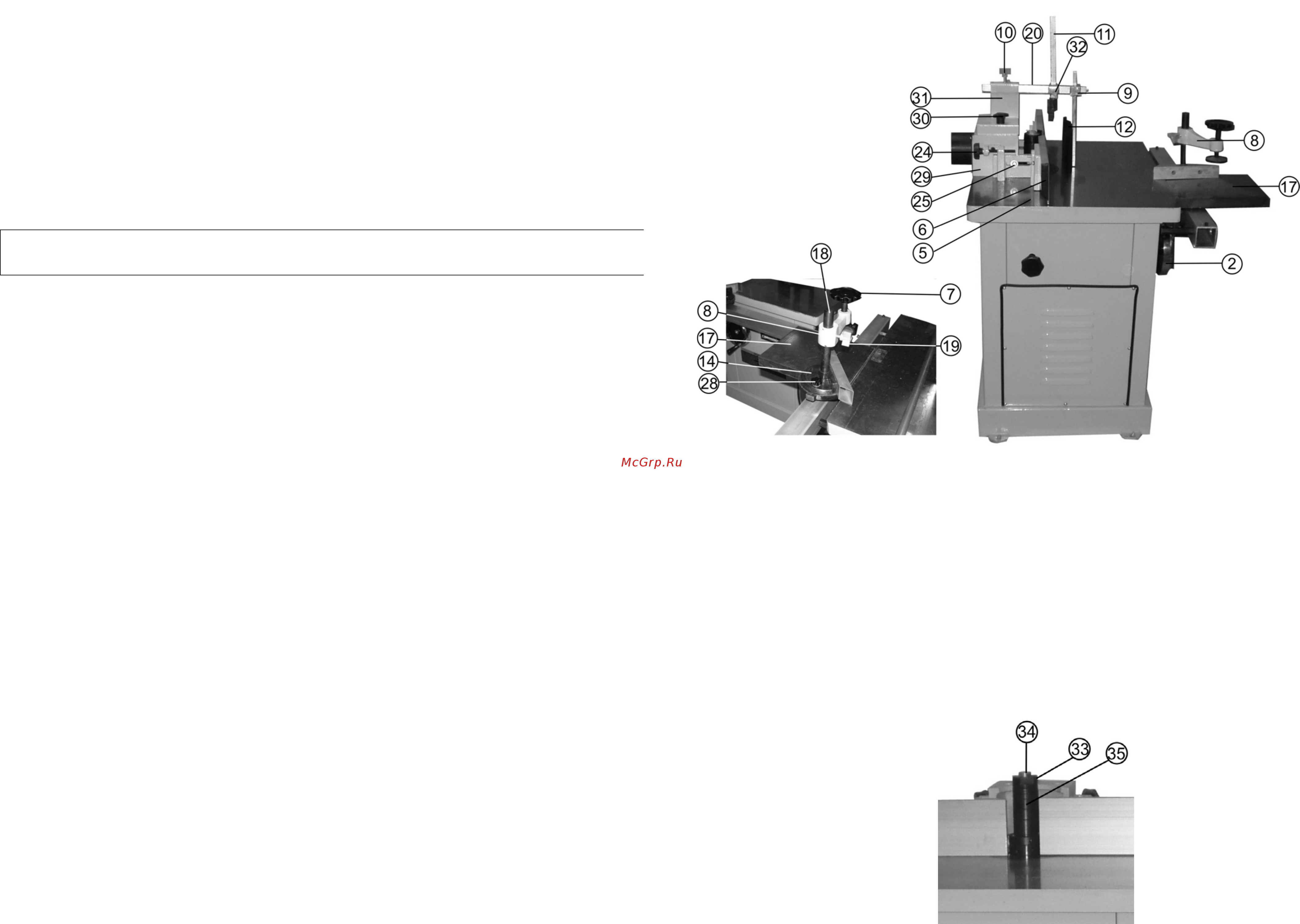

12 10 ПОРЯДОК РАБОТЫ 9 Рис 5 Рис 4а 10 1 Подготовка к работе 10 1 1 Для удаления стружки из зоны работы режущего инструмента предусмотрено подсоединение станка к устройству для сбора стружки и древесной пыли см раздел 13 Патрубок пылесборника 23 подсоединить к устройству для сбора стружки и древесной пыли Рис З 10 1 2 Поместить заготовку на рабочий стол 5 Проверить плавность движения и равномерность прилегания заготовки к направляющей планке 13 и рабочему столу 5 Рис 3 10 1 3 Проверить правильность настройки сострагиваемого слоя п 9 1 и установки прижимных устройств Прижимная планка И должна быть настроена таким образом чтобы заготовка была плотно прижата к рабочему столу 5 но в тоже время не мешала продвижению заготовки Прижимная пластина 12 должна быть настроена таким образом чтобы заготовка была плотно прижата к направляющим планкам 6 и 13 но в тоже время не мешала продвижению заготовки Рис 5 При выполнении фрезерной операции с применением подвижного стола 17 заготовку на подвижном столе закрепить с помощью прижимного устройства 8 Рис 4а 10 1 4 При обрабатывании заготовок длинной более 1000мм установить роликовые опоры 10 2 Включение ВНИМАНИЕ Перед пробным включением станка убедиться что на рабочем столе все узлы и механизмы надёжно закреплены нет посторонних предметов и ничего не мешает вращению шпинделя и фрезы 10 2 1 Вставить электрическую вилку шнура питания станка в розетку с напряжением 220 вольт 10 2 2 Включение станка производится нажатием на зелёную кнопку магнитного пускателя 16 скорость шпинделя постепенно повысится до максимальных оборотов Рис 2 10 2 4 Станок должен поработать не менее 2 3 минут Убедиться что все элементы станка надежно закреплены и работают равномерно и правильно 10 2 5 Когда фрезерование закончено нажать на красную кнопку магнитного пускателя 16 вилку шнура питания станка извлечь из питающей розетки Рис 2 10 3 Фрезерование 10 3 1 К работе с фрезерным станком допускать лиц подготовленных и имеющих опыт работы с фрезерными деревообрабатывающими станками Приступая к выполнению фрезерной операции на станке необходимо изучить руководство по эксплуатации и устройство станка чётко знать о назначении каждого органа управления станком 10 3 2 Перед выполнением намеченной фрезерной операции чётко знать о методах и режимах предполагаемой обработки получить информацию в соответствующих учебных пособиях или у квалифицированного специалиста 10 3 3 Произвести подготовительные настройки описанные выше Подача заготовки производится вручную по рабочему столу 5 и направляющим планкам 6 и 13 Рис 2 5 10 3 4 При использовании в работе подвижного стола 17 установить заготовку по направляющей скоса 14 надёжно закрепить заготовку прижимным устройством 8 Подача заготовки производится вручную по рабочему столу 5 перемещая подвижный стол 17 Рис 4а 5 10 3 5 Подавать заготовку с равномерной скоростью Любая остановка заготовки образует неровность или ступень на обрабатываемой поверхности заготовки 10 3 6 Скоростной режим подачи и глубина фрезерной обработки при использовании определённых материалов заготовок и режущего инструмента подбирается по справочной литературе или опытным путём 10 4 Фрезерование криволинейных кромок 10 4 1 Фрезерование криволинейных кромок может быть плоским и профильным сквозным по всему контуру заготовки и не сквозным часть длины контура 10 4 2 Для выполнения криволинейного фрезерования используются специальные приспособления цулаги упорные кольца и копировальные пальцы На вставке 42 рабочего стола 5 Рис 8 имеются отверстия в которые возможна установка копировального пальца К нижней части заготовки крепится предварительно изготовленный шаблон Обводя шаблон по копировальному пальцу подаём заготовку и получаем нужный профиль по заданному контуру Меняя шаблоны и режущий инструмент можно получить различные изделия Об изготовлении и методах работы с этими приспособлениями можно получить информацию в соответствующих учебных пособиях о работе с фрезерными деревообрабатывающим и станками ВНИМАНИЕ НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ЗАГОТОВКЕ ОТ РЕЖУЩЕГО ИНСТРУМЕНТА 8 3 Установка прижимных устройств и направляющей скоса 8 3 1 На подвижном столе 17 установить стойку 18 На стойке 18 установить используя шайбу и винт фиксации 28 и закрепить направляющую скоса 14 Рис 4а 8 3 2 На стойке 18 используя винт фиксации 19 закрепить прижимное устройство 8 Рис 4а 8 3 3 На корпусе узла направляющих планок 29 установить и закрепить двумя винтами фиксации 30 стойку прижимов 31 Рис 5 8 3 4 В квадратное гнездо стойки прижимов 31 вставить штангу 20 и закрепить двумя винтами фиксации 10 и 21 Рис 3 5 8 3 5 Используя крепления N Рис 1 и винты фиксации 32 и 9 на штанге 20 установить и закрепить прижимную планку 11 и прижимную пластину 12 Рис 5 8 4 Установка ручки на маховик установки высоты фрезы 8 4 1 Ручку К Рис 1 установить и закрепить контргайкой на маховик установки высоты фрезы 2 Рис 5 8 5 Установка фрезерных головок и насадных фрез 8 5 1 Для установки фрезерной головки или насадной фрезы необходимо ручку фиксации 15 Рис З оттянуть от станка и повернув на 90 установить в нижнее положение к станку тем самым застопорить вращение вставки шпинделя 34 Рожковым ключом не комплектуется открутить гайку 33 Со вставки шпинделя 34 снять наборные шайбы 35 Рис 6 Рис 6
