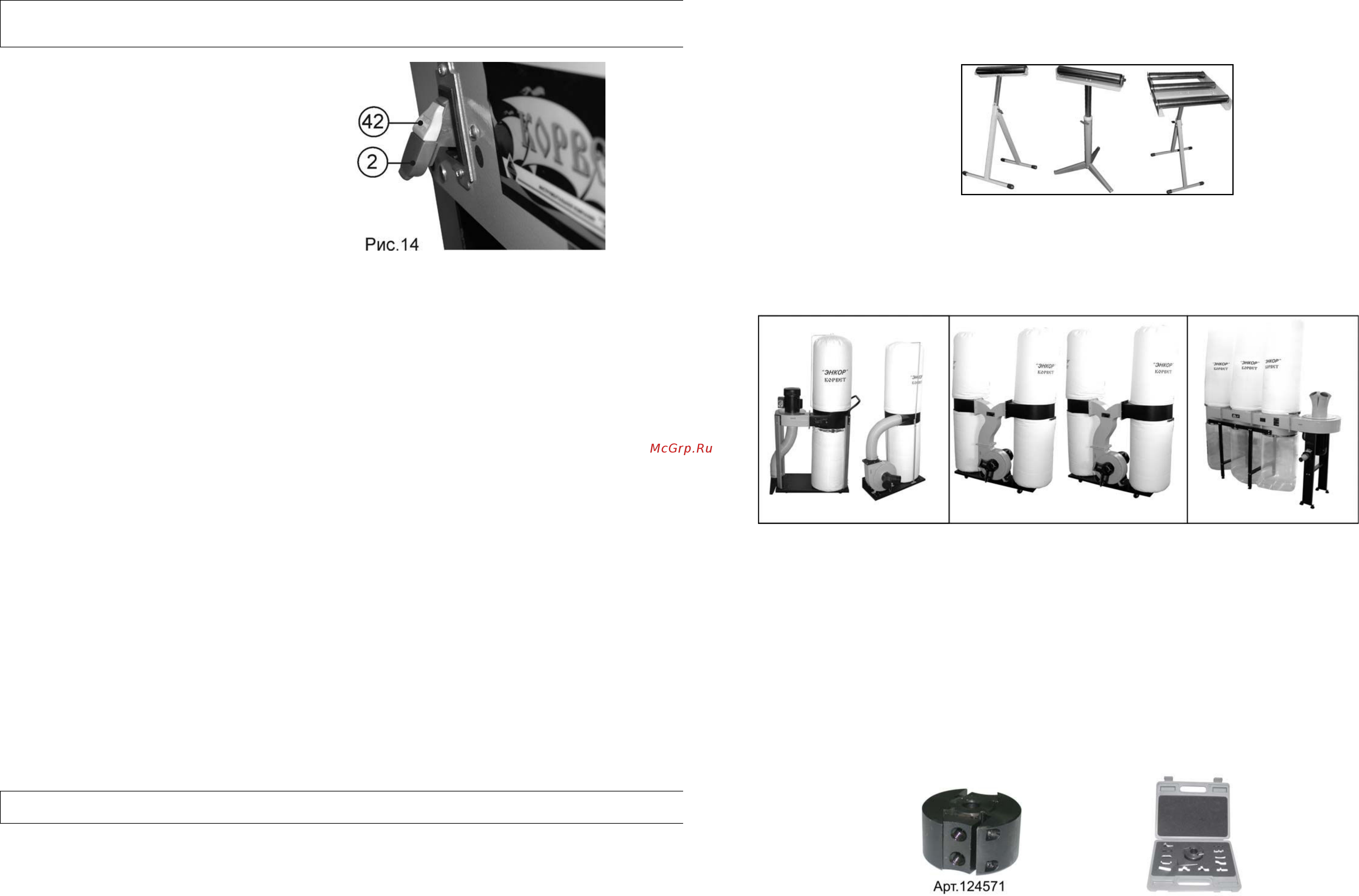

11 10 2 Включение________________________________________________________________________________________ ВНИМАНИЕ Перед пробным включением станка убедиться что на рабочем столе все узлы и механизмы надёжно закреплены нет посторонних предметов и ничего не мешает вращению шпинделя и фрезы 12 11 ОПОРА РОЛИКОВАЯ Для создания удобств при работе со станком рекомендуем приобрести опору роликовую Рис 15 которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку так и передаче готового изделия после обработки Рис 15 10 2 1 Вставить электрическую вилку шнура питания станка в розетку с напряжением 220 вольт 10 2 2 Переключатель 2 расположен на лицевой панели фрезерного станка Для включения станка установить переключатель в верхнее положение Для выключения установить переключатель в нижнее положение Рис 14 Код для заказа 29940 Код для заказа 29941 Код для заказа 29942 12 ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ 10 2 3 Фрезерный станок можно заблокировать от несанкционированного использования путем блокировки переключателя Для блокирования переключателя Установить переключатель 2 в положение ВЫКЛ Отключить от источника питания Рис 14 Вытащить ключ 42 Переключатель невозможно включить без ключа ПРИМЕЧАНИЕ Если ключ 42 необходимо вытащить из переключателя когда он находится в положении ВКЛ переключатель можно выключить но нельзя будет включить Рис 14 Для установки ключа вставить ключ в гнездо на переключателе до щелчка 10 2 4 Включить станок скорость шпинделя должна постепенно повысится до максимальных оборотов 10 2 5 Станок должен поработать не менее 5 минут Убедиться что все элементы станка надежно закреплены и работают равномерно и правильно после чего можно приступать к работе 10 3 Фрезерование 10 3 1 К работе с фрезерным станком допускать лиц подготовленных и имеющих опыт работы с фрезерными деревообрабатывающими станками Приступая к выполнению фрезерной операции на станке необходимо изучить руководство по эксплуатации и устройство станка чётко знать о назначении каждого органа управления станком 10 3 2 Перед выполнением намеченной фрезерной операции чётко знать о методах и режимах предполагаемой обработки получить информацию в соответствующих учебных пособиях или у квалифицированного специалиста 10 3 3 Произвести подготовительные настройки описанные выше 10 3 4 Подавать заготовку с равномерной скоростью Любая остановка заготовки образует неровность или ступень на обрабатываемой поверхности заготовки При фрезеровании верхняя часть фрезы находящаяся выше заготовки в целях собственной безопасности должна закрываться защитным колпаком 8 Рис 13 10 3 5 Скоростной режим подачи и глубина фрезерной обработки при использовании определённых материалов заготовок и режущего инструмента подбирается по справочной литературе или опытным путём Только при правильно выбранных режимах можно рассчитывать на высококачественное выполнение операции 10 4 Фрезерование криволинейных кромок 10 4 1 Фрезерование криволинейных кромок может быть плоским и профильным сквозным по всему контуру заготовки и не сквозным часть длины контура 10 4 2 Для выполнения криволинейного фрезерования используются специальные приспособления цулаги упорные кольца и копировальные пальцы 41 При копировании заготовки по имеющемуся образцу или шаблону предусмотрена в рабочем столе 3 установка двух съёмных копировальных пальцев 41 Заготовку кладут на копир шаблон который имеет конфигурацию будущей детали и зажимают Кромку копира шаблона обводят по копировальному пальцу 41 Рис 13 Фреза на заготовке повторяет конфигурацию копира шаблона Меняя шаблоны и режущий инструмент можно получить различные изделия Об изготовлении и методах работы с этими приспособлениями можно получить информацию в соответствующих учебных пособиях о работе с фрезерными деревообрабатывающими станками Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели КОРВЕТ рекомендуем использовать пылесосы КОРВЕТ различных модификаций Рис 16 17 18 которые обеспечат надлежащие условия работы и сохранят Ваше здоровье Рис 16 КОРВЕТ 61 750 Вт 220 В 50 Гц Расход воздуха 14 2 м3 мин Код для заказа 10261 КОРВЕТ 64 1500 Вт 220 В 50 Гц Расход воздуха 42 6 м3 мин Код для заказа 10264 Рис 17 КОРВЕТ 65 2200 Вт 220 В 50 Гц Расход воздуха 62 3 м3 мин Код для заказа 10265 КОРВЕТ 66 3750 Вт 380 В 50 Гц Расход воздуха 70 82 м3 мин Код для заказа 10266 Рис 18 КОРВЕТ 67 3750 Вт 380 В 50Гц Расход воздуха 76м3 мин Код для заказа 10267 13 ФРЕЗЕРНАЯ ГОЛОВКА С НАБОРОМ СМЕННЫХ НОЖЕЙ Фрезерная головка с профильными ножами используются для обработки сложных поверхностей при изготовлении наличников плинтусов багетов профилированного конструкционного бруса и пр Корпус фрезерной головки выполнен из высокопрочного термообработанного сплава Сменные ножи изготовлены из высоколегированной стали ВНИМАНИЕ НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ЗАГОТОВКЕ ОТ РЕЖУЩЕГО ИНСТРУМЕНТА Арт 124571 Код для заказа 19301
