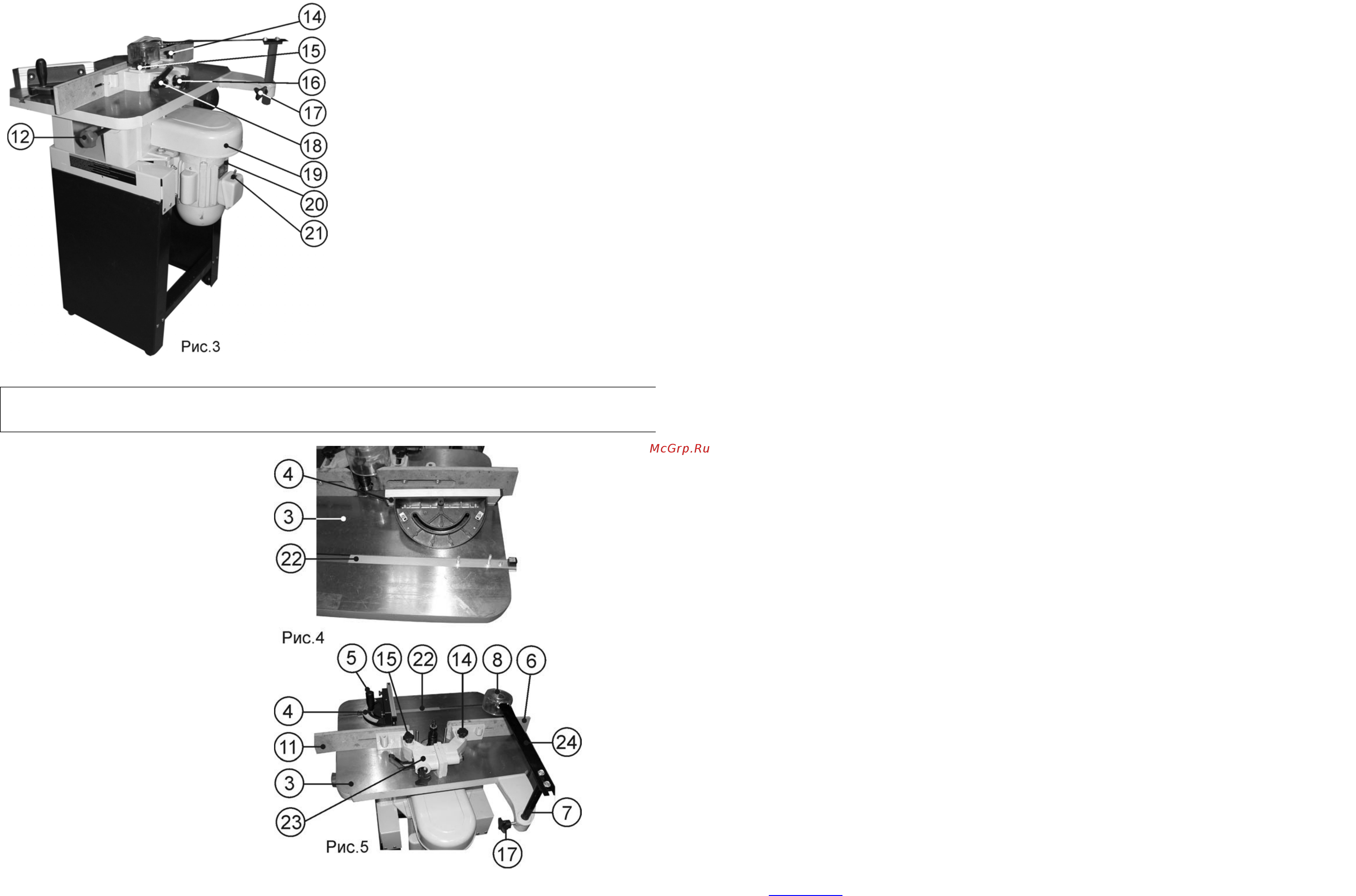

16 7 16 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Станок модели КОРВЕТ 83 соответствует требованиям ГОСТ 12 2 026 0 93 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации Дата изготовления 200 г ОТК штамп подпись Дата продажи ________ 200 г подпись продавца штамп магазина 17 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 8 СБОРКА ВНИМАНИЕ НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ 8 1 Монтаж фрезерного станка 8 1 1 Из двух боковых панелей В и двух планок Н используя крепёж К Рис 1 собрать основание 1 Рис 2 8 1 2 Станок А установить и используя крепёж К Рис 1 закрепить на основании 1 Рис 2 8 1 3 Фрезерный станок должен устанавливаться на прочном полу Для повышения устойчивости фрезерный станок рекомендуется прикреплять к полу 8 1 4 Перед установкой станка убедитесь что помещение достаточно освещено и что оператор не будет работать в собственной тени 8 2 Установка направляющей скоса 8 2 1 В паз рабочего стола 3 вставить скользящую планку 22 Рис 4 8 2 2 Используя шайбу Р Рис 1 на скользящей планке 22 установить и ручкой 5 закрепить направляющую скоса 4 Рис 5 Производитель гарантирует надёжную работу станка модели Корвет при соблюдении условий хранения правильности монтажа соблюдении правил эксплуатации и обслуживания указанных в руководстве по эксплуатации Гарантийный срок 12 месяцев с дня продажи через розничную торговую сеть Срок службы 5 лет Гарантия распространяется только на производственные дефекты выявленные в процессе эксплуатации станка в период гарантийного срока В случае нарушения работоспособности станка в течение гарантийного срока владелец имеет право на его бесплатный ремонт В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленный для ремонта станок с штампом торговой организации и подписью покупателя В гарантийном ремонте может быть отказано 1 При отсутствии гарантийного талона 2 При нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки станка 3 Если неисправность станка стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация не предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 При перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обоих обмоток статора 5 При механическом повреждении сетевого шнура или штепселя 6 При механическом повреждении корпуса и его деталей Гарантия не распространяется на сменные принадлежности аксессуары и оснастка например пилки пильные диски пильные ленты отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы шлифовальных и ленточных машин фильтры и т п быстроизнашивающиеся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п Замена их в течение гарантийного срока является платной услугой шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия владельца услуга платная расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п Предметом гарантии не является неполная комплектация станка которая могла быть выявлена при продаже Претензии от третьих лиц не принимаются Станок в ремонт должен сдаваться чистым в комплекте с принадлежностями РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ Во всех случаях нарушения нормальной работы станка например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратить работу и обратиться в Сервис Центр Корвет или гарантийную мастерскую Гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне Адреса гарантийных мастерских Примечание Техническое обслуживание станка проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервис Центра С гарантийными обязательствами ознакомлен и согласен дата подпись покупателя Сервис Центр Корвет тел факс 4732 39 24 86 39 24 84 многоканальный добавочный номер 418 E mail petrovich enkor ru E mail orlova enkor ru Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р Импортер ООО Энкор Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 4732 39 03 33 E mail opt enkor ru
