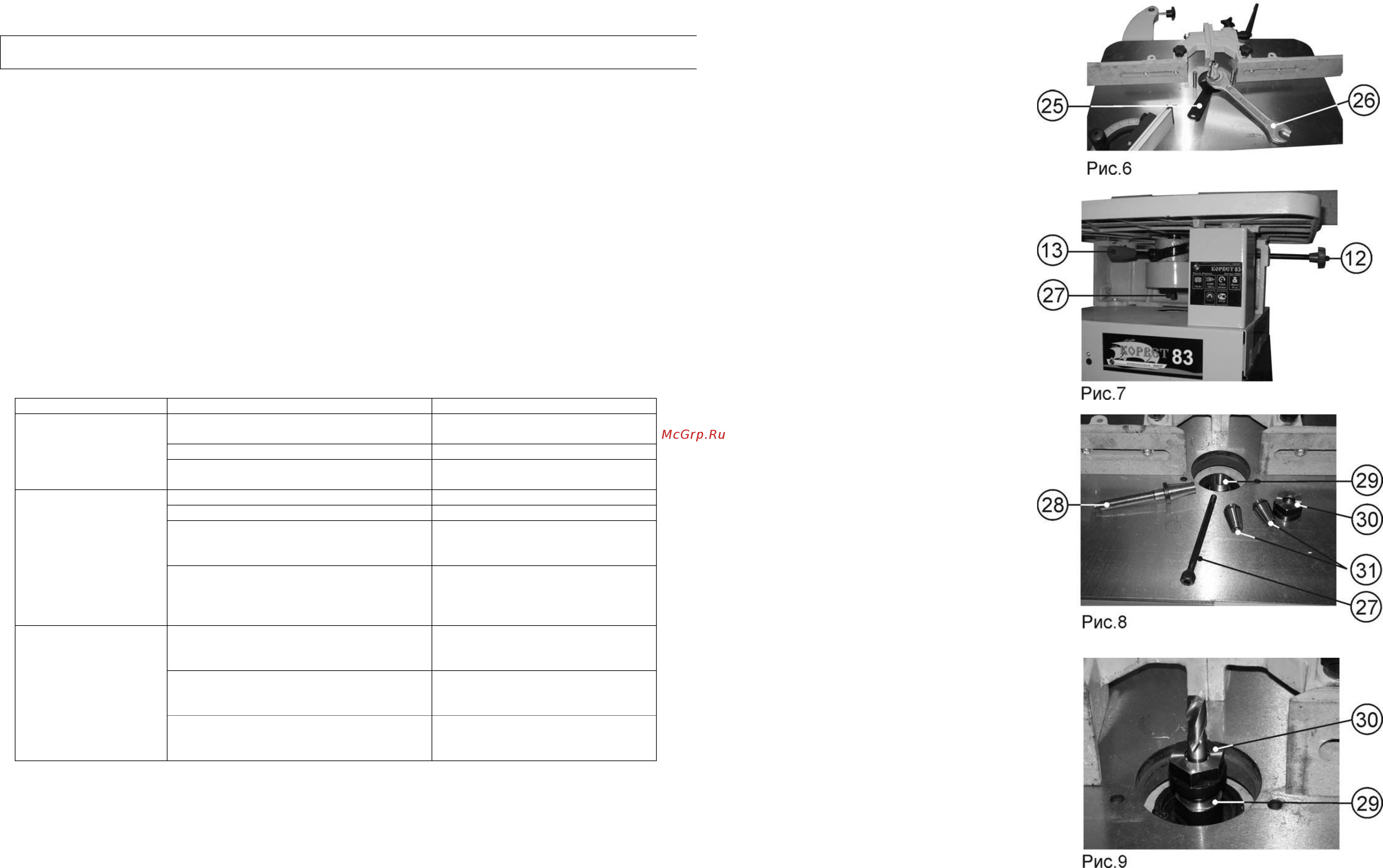

![Энкор корвет-83 90830 [9/12] Техническое обслуживание](/views2/1247799/page9/bg9.png)
Содержание
- Корвет 1
- Фрезерный станок 1
- Гарантийный талон 2
- Т а л о н 1 2
- Т а л о н 2 2
- Общие указания 3
- Технические данные 3
- Комплектность станка 4
- Схема строповки 4
- Описание работы электрической схемы 5
- Указания по технике безопасности 5
- Электрическая схема станка 5
- ________________ 5 подключение станка к источнику питания________________ 6
- Детали сборки станка корвет 83 6
- Распаковка 7
- Схема сборки станка корвет 83 7
- Устройство станка 7
- Гарантийные обязательства 8
- Сборка 8
- Свидетельство о приёмке и продаже 8
- Возможные неисправности и методы их устранения 9
- Техническое обслуживание 9
- Арт 124580 10
- Регулировка 10
- Рис 0 10
- Рис 1 10
- Инструкции по эксплуатации 11
- Арт 124571 12
- Опора роликовая 12
- Пылесосы для сбора стружки и древесной пыли 12
- Фрезерная головка с набором сменных ножей 12
Похожие устройства
- Энкор корвет-81 90810 Инструкция по эксплуатации
- Энкор корвет-80 90800 Инструкция по эксплуатации
- Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
- Энкор корвет-244 92440 Инструкция по эксплуатации
- Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
- Энкор корвет-241 92410 Инструкция по эксплуатации
- Энкор корвет-48 90480 Инструкция по эксплуатации
- Энкор корвет-44 90440 Инструкция по эксплуатации
- Энкор корвет-407 94070 Инструкция по эксплуатации
- Энкор корвет-403 94030 Инструкция по эксплуатации
- Энкор корвет-402 94020 Инструкция по эксплуатации
- Энкор "корвет-400" 20400 Инструкция по эксплуатации
- Энкор корвет-76 90760 Инструкция по эксплуатации
- Энкор корвет-75 90750 (10275) Инструкция по эксплуатации
- Энкор корвет-74 90740 Инструкция по эксплуатации
- Энкор корвет-71 90710 Инструкция по эксплуатации
- Энкор корвет-70 90700 (10270) Инструкция по эксплуатации
- Энкор лмэ-750/457 50281 Инструкция по эксплуатации
- Энкор ушм 1800/180э 50165 Инструкция по эксплуатации
- Энкор УШМ-1300/150Э (50161) Инструкция по эксплуатации
15 8 14 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Предупреждение для собственной безопасности необходимо выключить станок и отключить вилку из электрической розетки перед выполнением обслуживания станка 14 1 Обслуживание 14 1 1 Содержите станок и рабочее место в чистоте Не допускайте накапливание пыли стружки и посторонних предметов на станке и внутри корпуса Освобождайте все трущиеся узлы и детали от пыли стружки и посторонних предметов Периодически очищайте станок сжатым воздухом 14 1 2 Заменяйте изношенные детали по мере необходимости Электрические шнуры в случае износа повреждения следует заменять немедленно 14 1 3 Приводные ремни следует менять когда их натяжение не помогает предотвращать проскальзывание шпинделя 14 1 4 Станок всегда необходимо проверять перед работой Все неисправности должны быть устранены и выполнены регулировки Проверить плавность работы всех деталей 14 1 7 После окончания работы удалить стружку со станка и тщательно очистить все поверхности Рабочие поверхности должны быть сухими слегка смазаны маслом 14 1 8 Останавливайте станок проверяйте состояние крепления и положения всех сопрягаемых деталей узлов и механизмов станка после 50 часов наработки 14 1 9 Для смазки поверхностей станка применять машинное масло Для смазки ходовых винтов применять густую смазку типа ЛИТО Л 15 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании станка является правильная регулировка Лучше всего проверить все регулировки во время устранения неисправности Неисправность Возможная причина 1 Нет напряжения в сети питания 1 Двигатель запускается не 2 Неисправен выключатель 3 Сгорела обмотка двигателя 1 Низкое напряжение 2 Перегрузка по сети 2 Двигатель не развивает полную скорость и не работает на полную мощность 3 Обрыв в обмотке 5 Слишком длинный удлинительный шнур 1 Двигатель перегружен 3 Двигатель перегревается останавливается размыкает прерыватели пр едохр анителей 2 Обмотки сгорели или обрыв в обмотке 4 Предохранители или прерыватели имеют недостаточную мощность Действия по устранению 1 Проверить наличие напряжения в сети 2 Проверить выключатель 3 Обратиться в специализированную мастерскую для ремонта 1 Проверить напряжение в сети 2 Проверить напряжение в сети 3 Обратиться в специализированную мастерскую для ремонта 5 Заменить шнур на более короткий убедитесь что он отвечает требованиям п 5 2 4 1 Уменьшить нагрузку на двигатель соблюдать режим работы для данной операции 2 Обратиться в специализированную мастерскую для ремонта 4 Установить предохранители или прерыватели соответствующей мощности 8 3 Установка направляющих планок 8 3 1 На рабочем столе 3 установить стойку 23 закрепить винтами фиксации 14 и 15 8 3 2 На стойке 23 винтами фиксации 10 закрепить заднюю и переднюю направляющие планки 6 и 11 Рис 2 5 8 4 Установка защитного колпака 8 4 1 Используя крепёжные детали Е Рис 1 стойку защитного колпака 7 штангу 24 и защитный колпак 8 соединить в один узел Рис 5 8 4 2 Стойку защитного колпака 7 вставить в гнездо на рабочем столе 3 зафиксировать фиксирующим винтом 17 Рис 5 8 5 Демонтаж и монтаж вставки шпинделя 8 5 1 На станке предусмотрена замена вставки шпинделя или возможность установки шпиндельной насадки цангового зажима на место вставки шпинделя 28 Рис 8 8 5 2 Удерживая ключом 25 Рис 6 шпиндель 29 Рис 8 открутить на два три оборота шпильку 27 Рис 7 Лёгкими ударами деревянного молотка по нижнему концу шпильки 27 Рис 7 конус вставки шпинделя 28 вывести из зацепления с конусом шпинделя 29 После чего продолжая удерживать ключом 25 шпиндель 29 выкрутить шпильку 27 Извлечь шпиндельную вставку 28 Рис 8 8 5 3 Вставить конусную часть шпиндельной вставки 28 или ей аналогичной в ответную конусную часть шпинделя 29 вставить шпильку 27 используя ключи как описано выше закрутить шпильку 27 до определённого усилия Рис 8 8 6 Установка цангового зажима и фрезы с цилиндрическим хвостовиком 8 6 1 Выполнить пункт 8 5 2 8 6 2 Вставить в конусную часть шпинделя 29 цангу 31 на резьбовую часть шпинделя 29 накрутить на 1 2 оборота колпачковую гайку 30 Рис 8 8 6 3 В отверстие цанги 31 вставить фрезу с цилиндрическим хвостовиком соответствующим диаметру цанги 31 Рис 9 8 6 4 Как описано выше удерживая ключом 25 п 8 5 2 шпиндель 29 затянуть колпачковую гайку 30 до определённого усилия Рис 9
