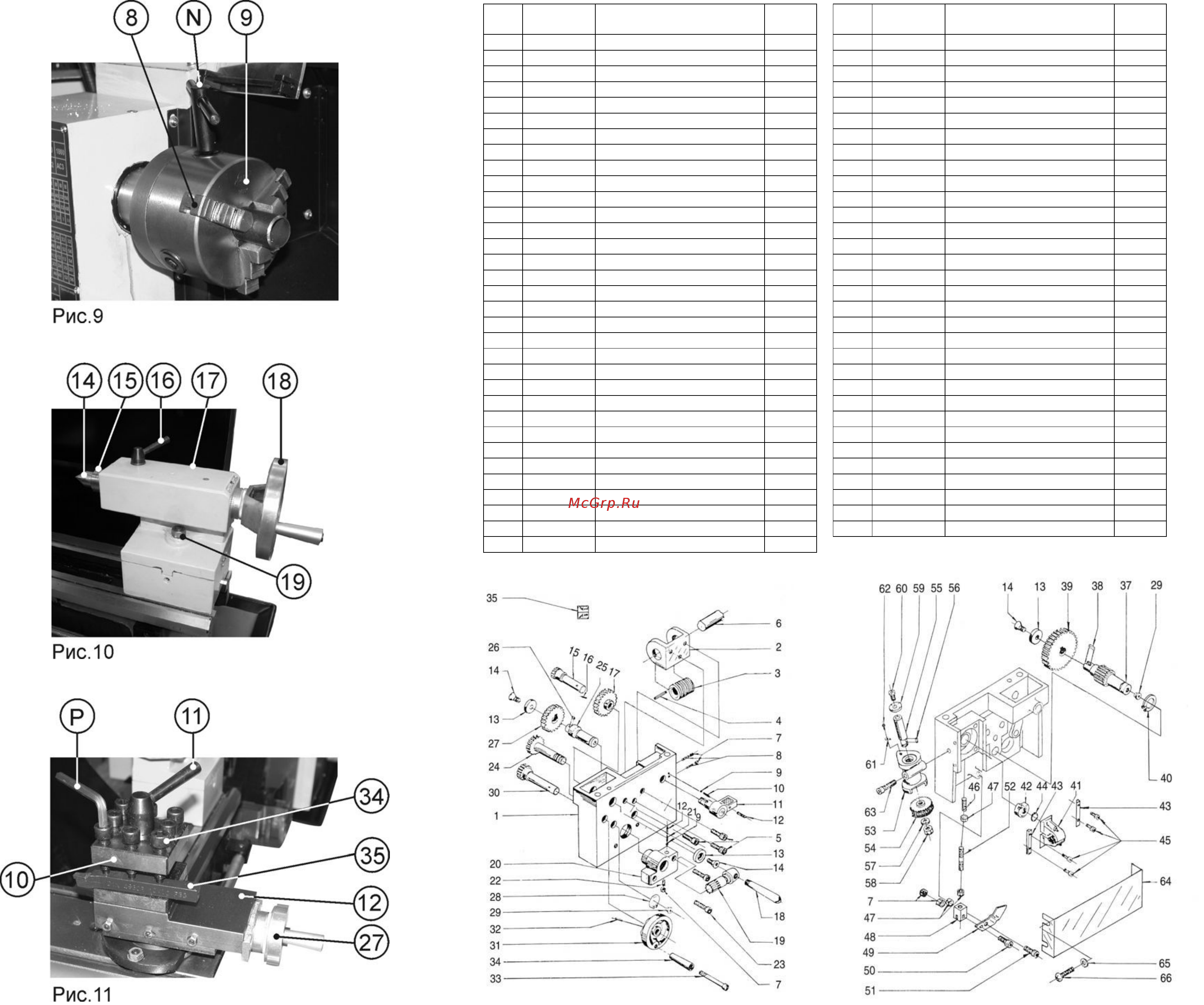

9 26 10 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ УЗЕЛ ФАРТУКА позиция по схеме сборки 10 1 Подготовка к работе Рис 2 10 1 1 Перед включением станка убедитесь в том что переключатель направления вращения шпинделя 6 находится в нейтральном положении 10 1 2 Маховиком подачи поперечного суппорта 28 и маховиком ручной подачи каретки 29 отведите резец достаточно далеко от патрона 9 и заготовки 10 1 3 Установите рычаг включения автоматической подачи 26 в положение ВЫКЛ вниз 10 1 4 При помощи Т образного ключа патрона N раздвиньте кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 вставьте заготовку и при помощи Т образного ключа патрона N зажмите заготовку в трёхкулачковом самоцентрирующемся патроне 9 Извлеките Тобразный ключ патрона N из гнезда трёхкулачкового самоцентрирующегося патрона 9 Рис 9 Рис 9 10 1 5 Для замены кулачков 8 вставьте Тобразный ключ N в трёхкулачковый самоцентрирующийся патрон 9 вращая Тобразный ключ О против часовой стрелки полностью разожмите кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 После этого кулачки 8 можно извлечь соблюдая очередность Для установки кулачков 8 сохраняйте последовательность в обратном порядке соблюдая очерёдность кулачков 8 Рис 9 10 1 6 Используя рожковый ключ И Рис 16 поворотом против часовой стрелки ослабьте фиксацию гайки 19 фиксирующей положение задней бабки 17 расположенной в основании задней бабки 17 Переместите заднюю бабку 17 до упора центра задней бабки 14 в заготовку Закрепите заднюю бабку 17 в этой позиции поворотом по часовой стрелке гайки 19 фиксирующей положение задней бабки 17 Поверните ручку фиксации положения пиноли 16 против часовой стрелки Маховиком перемещения пиноли 18 по часовой стрелке необходимо поджать центр 14 Поворотом ручки фиксации положения пиноли 16 по часовой стрелке зафиксируйте установленное положение пиноли 15 Рис 10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Код 200988 200989 200990 200991 200992 200993 200994 200995 200996 200997 200998 200999 201000 201001 201002 201003 201004 201005 201006 201007 201008 201009 201010 201011 201012 201013 201014 201015 201016 201017 201018 201019 201020 Наименование детали Корпус фартука Скоба Червяк Шпонка Винт М6х25 Винт ходовой Г айка Винт М4х12 Шарик стальной Ф5 Пружина Ручка Винт Мбхб Шайба Винт М6х8 Шестерня 12Т Штифт пружинный Шестерня 43Т Ручка Вал шестерня 13Т Блок Пружина Винт М4х10 Винт МбхЗО Вал шестерня 43Т Вал Шпонка 4x5 Шестерня 41Т Кольцо Масленка Мб Шестерня 17Т Маховик Штифт пружинный 4x25 Винт Колво 1 1 1 1 3 1 1 2 2 1 1 2 3 3 1 1 1 1 1 1 1 1 2 1 1 1 1 2 1 1 1 1 1 34 35 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 Код 201021 201022 201023 201024 201025 201026 201027 201028 201029 201030 201031 201032 201033 201034 201035 201036 201037 201038 201039 201040 201041 201042 201043 201044 201045 201046 201047 201048 201049 201050 201051 201052 Наименование детали Ручка Шильдик Шестерня 18Т Шпонка Шестерня 42Т Кольцо стопорное Ф12 Полу гайка Кулачок стопор ный Направляющая Кольцо стопорное Винт М4х16 Винт М5х25 Гайка М5 Блок управления Планка соединительная Винт М4х20 Винт М5х16 Винт Корпус резьбового диска Колесо червячное 64Т Вал Шпонка 3x10 Шайба Ф8 Гайка М8 Диск Винт МбхбО Указатель Винт Винт МбхбО Кожух фартука Шайба Ф4 Винт М4х8 Схема сборки узла фартука 10 1 7 При снятии детали со станка операции п п 10 1 4 10 1 6 выполняйте в обратном порядке 10 1 8 Используя шестигранный ключ Р Рис 16 выкрутите 3 болта 34 установите необходимый Рис 11 Колво 1 1 1 1 1 1 1 1 1 1 4 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4
