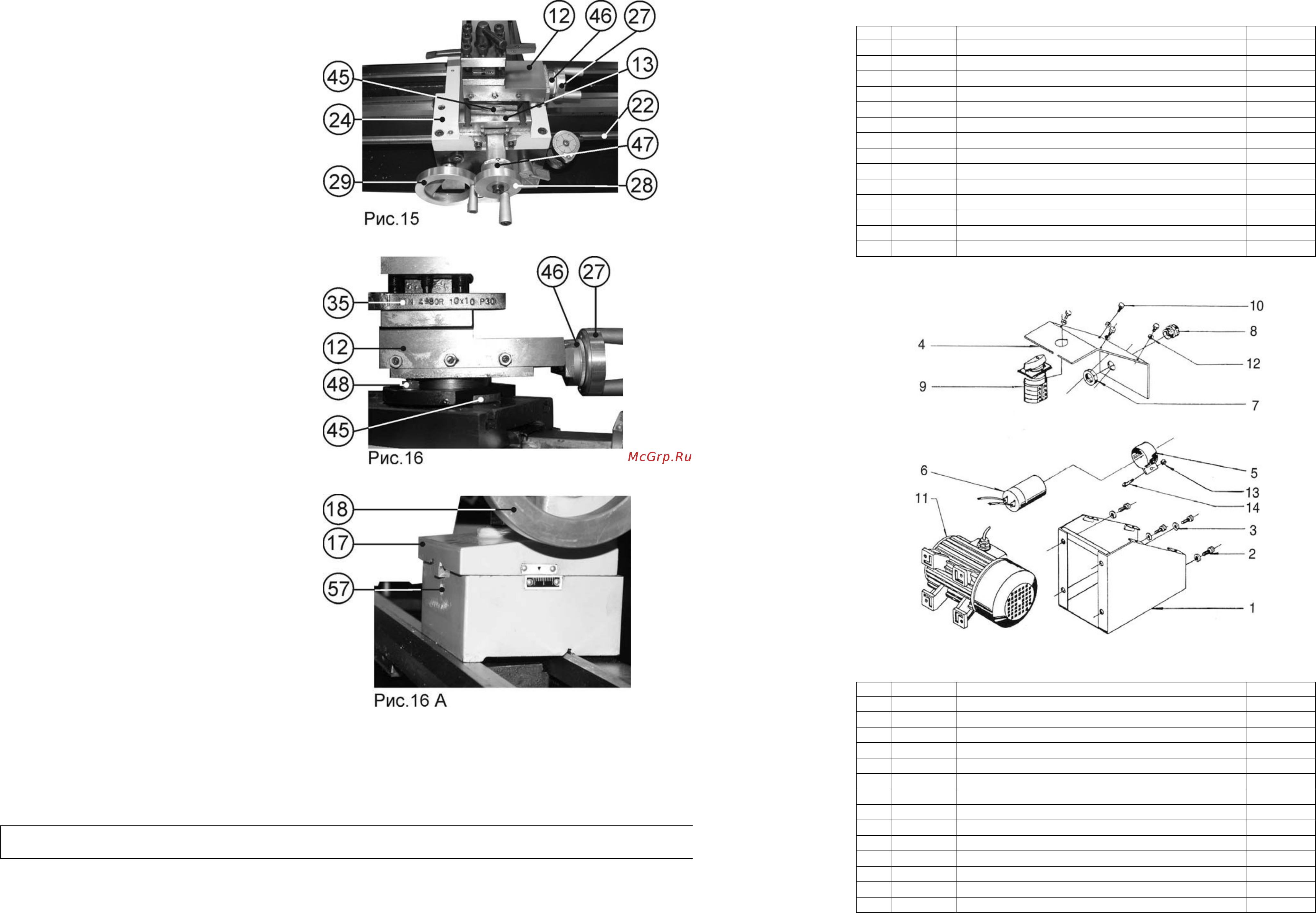

11 24 ЭЛЕКТРООБОРУДОВАНИЕ 10 3 Точение Рис 15 позиция по схеме сборки 10 3 1 Установка и подача резца в продольном направлении станины 20 станка Рис 2 производится вращением маховика ручной подачи каретки 29 Рис 15 10 3 2 Точная установка и подача резца в продольном направлении производится маховиком подачи 27 поворотного суппорта 12 установленного параллельно ходовому винту подачи каретки 22 что соответствует совмещению метки на поперечном суппорте 13 и нулевой отметки шкалы 45 поворотного суппорта 12 Рис 15 10 3 3 Расстояние прохождения резца контролируется по шкале лимба 46 1 деление 0 025мм Рис 15 10 3 4 Установка и подача резца в поперечном направлении установка глубины точения торцевое точение производится вращением маховика подачи поперечного суппорта 28 Рис 15 10 3 5 Глубина подачи резца в поперечном направлении контролируется по шкале лимба 47 при этом глубина точения за один проход не должна превышать 0 3 мм 1 деление лимба 0 025мм Рис 15 10 3 6 Для выполнения конусного точения необходимо ослабить два болта 48 установить поворотный суппорт 12 на необходимый угол по показаниям шкалы 45 зафиксировать положение поворотного суппорта 12 двумя болтами 48 Рис 16 10 3 7 Конусное точение выполняется вращением маховика подачи поворотного суппорта 27 для перемещения резца 35 Размер контролируется по показаниям лимба 46 1деление 0 025мм Рис 16 10 3 8 Конусное точение в центрах можно выполнить смещая заднюю бабку 17 как показано на рис 16а Два болта 57 служат для фиксации задней бабки 17 в установленном положении Рис 16а 10 3 9 Обнуление лимбов 46 47 поперечного и поворотного суппортов производится вращением от руки соответствующего лимба до совмещения рисок нулевых отметок Р и с 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Код 200932 200933 200934 200935 200936 200937 200938 200939 200940 200941 200942 200943 200944 200945 Наименование детали Корпус Винт Шайба пружинная Кожух Хомут конденсатора Конденсатор Г айка Втулка Переключатель Винт Двигатель Шайба пружинная Ф5 Гайка М5 Винт М5х10 Кол во 1 4 4 1 1 1 1 1 1 4 1 4 1 1 УЗЛЫ И ДЕТАЛИ ЭЛЕКТРООБОРУДОВАНИЯ УЗЕЛ КОРОБКИ ПЕРЕДАЧ позиция по схеме сборки______________________________________ Рис 16 А 10 4 Точение с автоматической подачей Рис 17 18 10 4 1 Точение производится как описано выше 10 4 2 Положение переключателя направления вращения шпинделя 6 Рис 14 соответствует направлению автоматической подачи каретки 24 Рис 17 10 4 3 Переключением рычага включения автоматической подачи 26 в верхнее положение приводится в действие автоматическое перемещение каретки 24 Рис 17 _____________________________________________________________ ВНИМАНИЕ При работе в режиме автоматической подачи вращение ручки маховика ручной подачи каретки может замотать одежду 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Код 200946 200947 200948 200949 200950 200951 200952 200953 200954 200955 200956 200957 200958 200959 Наименование детали Корпус коробки передач Вал Шпонка Втулка Шестерня 28Т Шестерня 26Т Шестерня 24Т Шестерня 23Т Шестерня 22Т Шестерня 20Т Шестерня 19Т Шестерня 18Т Шестерня 16Т Втулка Кол во 1 1 1 1 1 1 1 1 1 1 1 1 1 1
