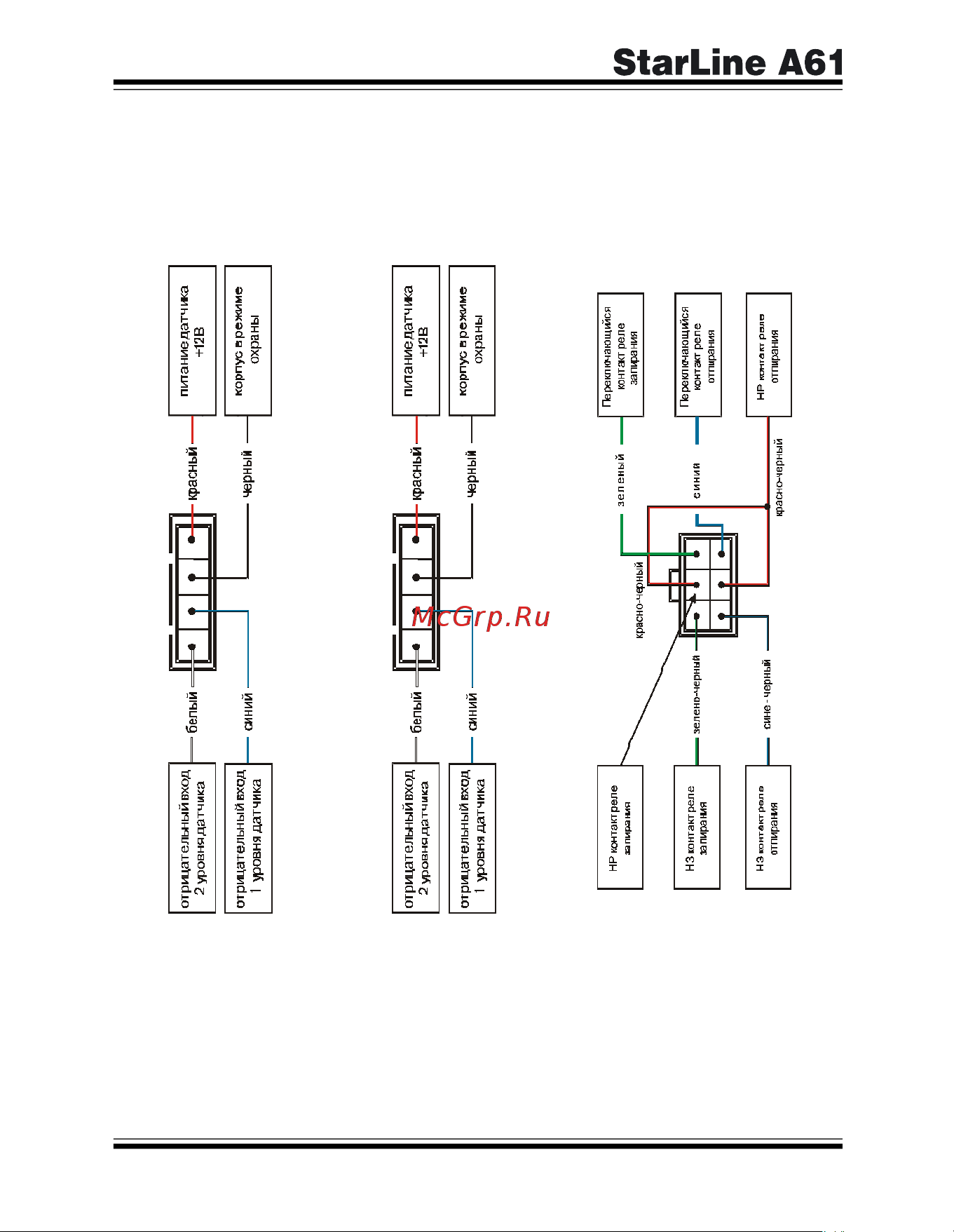

Подключение 4-контактного разъема датчика удара
Подключение 6-контакного разъема центрального замка
Подключение 4-контактного разъема дополнительных датчиков
