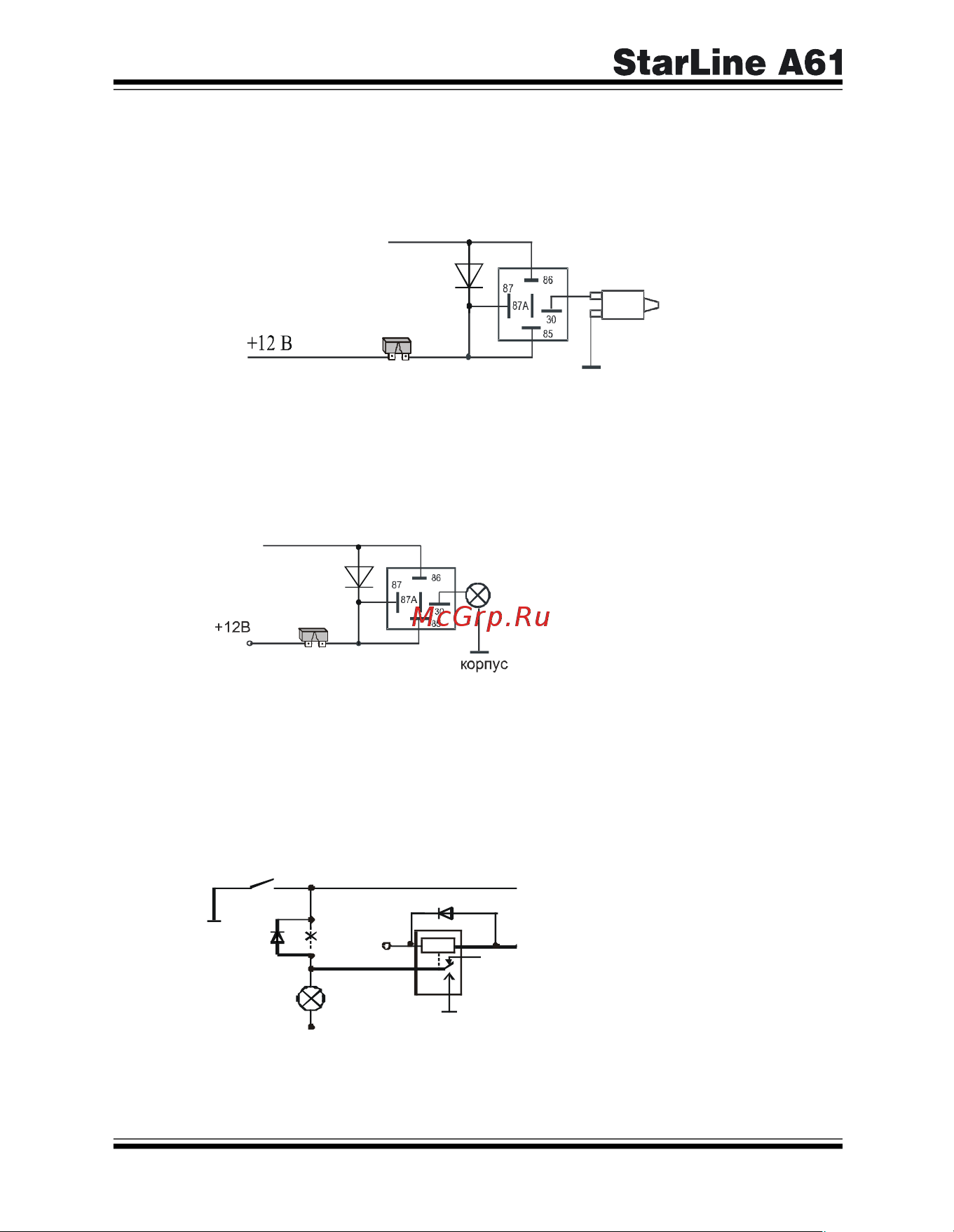

Подключение к соленоиду отпирания багажника
Дополнительный канал №1 может быть использован для управления отпиранием
багажника. Пример схемы подключения показан на рисунке.
Подключение к ближнему свету фар
Дополнительный канал №4 (синий провод) может быть использован для
подключения к ближнему свету фар и реализации функции «световая дорожка».
Пример схемы подключения показан на рисунке.
Подключение к салонному освещению
Дополнительный канал №4 (синий провод) может быть использован для
подключения к салонному освещению и реализации функции «вежливой
подсветки» салона. Пример схемы подключения показан на рисунке.
синий провод
(выход доп. канала 4)
сине-черный провод
(вход кнопок дверей)
8
6
85
30
87а
87
+12
В
концевые выключатели в дверях
+12В
лампа
салонного
света
(выход доп.канала 1)
5 А
желто-черный провод
электромеханический
замок багажника
синий провод
15 А
лампы ближнего света
