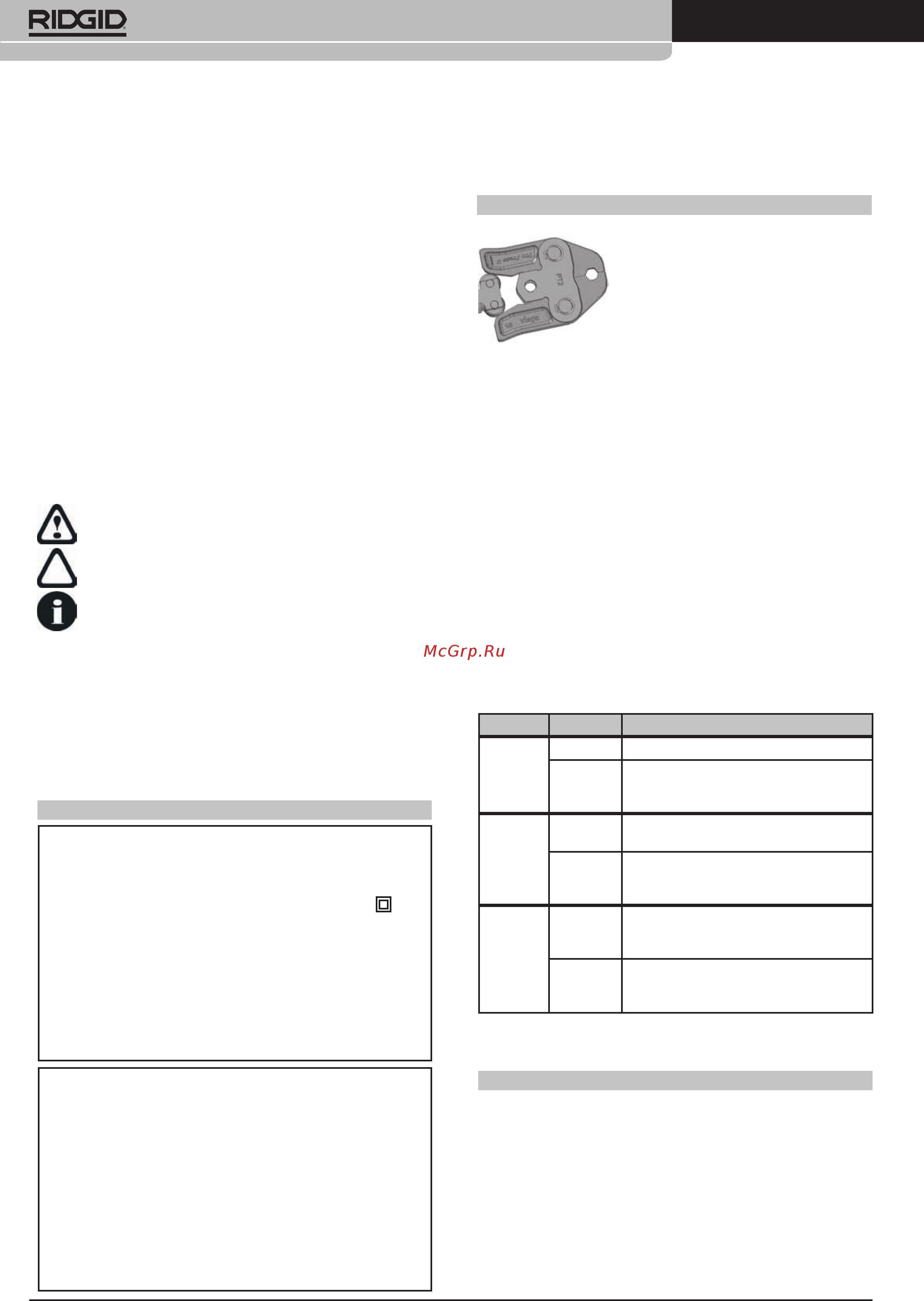

Tools For The Professional

RP 340-B, RP 340-C

RP 340-C présgép

Névleges teljesítmény: .....................................................................490W

Feszültség: ........................................................................................230V

Hálózati biztosíték: .............................................................................. 10A

Szigetelés típusa

Gép monitorozása: ................................................................. elektronikus

Hangnyomásszint: .................................................................... 79,3 dB(A)

Bizonytalanság ...................................... 3 dB(A)

Rezgés: ..................................................................................... < 2,5 m/s

Bizonytalanság (k) .................................1,5 m/s²

Erőátvitel: ................................................................................. hidraulikus

A dugattyúnál mért tolóerő: ............................................................... 32kN

Löket: .......... ................................................................................... 40 mm

Tömeg, a hálózati adapterrel

együtt:............. ................................................................................4,29 kg

5) A szerszámgép használata és karbantartása

Kizárólag a gyártó jóváhagyásával rendelkező töltőt használja. a.

Az egyik típusú akkumulátorhoz tervezett töltő tűzveszélyt okozhat, ha más típusú

akkumulátorhoz használják.

A szerszámgépet csak a kifejezetten hozzá tervezett akkumulátorral b.

használja. Bármilyen más akkumulátor használata sérülést vagy tüzet okozhat.

Amikor az akkumulátort nem használja, tartsa azt távol olyan c.

fémtárgyaktól, mint az iratkapcsok, érmék, kulcsok, szegek,

csavarok vagy más kisméretű fémtárgyak, amelyek összeköthetik

az egyik érintkezőt a másikkal. Az akkumulátor érintkezőinek rövidre zárása

égést vagy tüzet okozhat.

Helytelen kezelés esetén folyadék folyhat ki az akkumulátorból, d.

ne érintkezzen vele. Ha véletlenül mégis érintkezésbe kerülne

a folyadékkal, mossa le azt vízzel. Ha a folyadék szembe kerül,

forduljon orvoshoz. Az akkumulátorból kifolyt folyadék irritációt és égési sérülést

okozhat.

6) Szerviz

A szerszámgép javítását bízza képzett javító szakemberre, akinek a.

az eredetivel azonos cserealkatrészeket kell használnia. Ezzel

biztosítható a szerszámgép biztonságának fenntartása.

2.2 A használati útmutató jelölt részei

Olvassa el és mindig vegye gyelembe a jelen használati útmutató biztonsági

előírásait. A biztonsági előírások jelölése a következő:

Az így jelölt biztonsági előírások be nem tartása súlyos, esetleg halálos

sérüléshez vezethet

Az így jelölt biztonsági előírások be nem tartása a készülék sérüléséhez

vagy más anyagi kárhoz vezethet

További információkat vagy különleges utasításokat jelöl

Lista

Az utasítások felsorolásánál • jel előzi meg a sorokat: például:

• 1. Sor

• 2. Sor

A lépésenként ismertetett eljárásoknál (ahol valamit végre kell hajtani) egy

háromszöget lát

a sor előtt:

1. Lépés X

2. Lépés X

A lépések sorrendje kötött.

3. Műszaki adatok

A megadott rezgésszintek mérése az EN 60745-1 szabványnak

megfelelően történt. Az értékek más szerszámokkal történő

összehasonlításra felhasználhatók. A nyomószerszám használata

közben a rezgésszint értéke eltérhet a megadottól. A rezgésszint

értéke a nyomószerszám használatának módjától függ.

4. A készülék leírása és a működés alapja

4.1 A működés alapja

A présgép elektrohidraulikusan működik. A hidraulikus

pumpát elektromotor hajtja. A hidraulikafolyadék

nyomása a meghajtódugattyúra hat, a nyomóhengersor

(5) pedig a dugattyúrúdhoz kapcsolódik. A

nyomóhengersor fejti ki a nyomóerőt, melyet a

préspofák (7) bütyke visz át a préspofákra.

4.2 Elektronikus monitorozás és LED jelzőlámpák

A présgép elektronikus monitorozása a módosítás megakadályozására és a

tökéletes préselési eredményt biztosítására szolgál. Bármely üzemzavar állapotát a

fénykibocsátó diódák (LED) (2) jelzik.

A következők állnak monitorozás alatt:

• Rögzítő csapszeg

• Préselési idő

• Feszültség/újratölthető akkumulátor kapacitása

• Szervizelési időköz

• Működési hőmérséklet

Állapotjelzések a présgép bekapcsolása után

Csatlakoztassa az RP 340-C-t a hálózati adapterrel a hálózathoz

Csúsztassa be az újratölthető akkumulátort az RP 340-B-be X

Nyomja meg a „BE-KI” kapcsolót (1) X

A „BE-KI” kapcsoló lenyomásakor a három LED (2) kijelző felvillan, hogy ellenőrizni

lehessen a működésüket.

„BE-KI” kapcsoló

A készülék a „BE-KI” kapcsolóval bármikor ki- vagy bekapcsolható (kivéve préselési

ciklus közben).

Ha bekapcsolt állapotban a készülék nincs használatban, 10 perc elteltével az

áramkör kikapcsolja a készüléket.

4.3 Az állapot kijelzése

LED Állapot Magyarázat

Zöld

Világít A készülék be van kapcsolva.

Villog

230V: Alacsony feszültség; 18V:

Alacsony akkumulátorfeszültség.

Töltse fel az akkumulátort.

Piros

Villog

A készülék nincs a megfelelő

hőmérséklet-tartományban.

Világít

A pofarögzítő csap nincs teljesen

rögzült állapotban. Helyezze be a

csapszeget.

Sárga

Villog

A készülék blokkolva van – szerviz

szükséges 42000 ciklus vagy

meghibásodás után.

Világít

40000 ciklus utáni szerviz

szükségességét jelzi. Megj.: A készülék

42000 ciklus után blokkolódik.

4.4 A présgép mechanikai felépítése

Lásd az ismertetést a következő oldalon.

5. Alkalmazási terület

A présgép a RIDGID Standard préselési kiegészítőkkel vagy más beszerezhető

standard préselési kiegészítőkkel alkalmas minden víz- és fűtéscsőrendszerhez

54 mm méretig, vagy akár 108 mm-ig, ha a rendszer 32kN préselési erőt igényel.

A présgép RIDGID Standard VIEGA kiegészítőkkel alkalmas minden VIEGA víz- és

fűtéscsőrendszerhez 108 mm-ig.

RP 340-B présgép

Névleges teljesítmény: ..................................................................... 490W

Feszültség: ..........................................................................................18V

Gép monitorozása: ................................................................. elektronikus

Hangnyomásszint: .................................................................... 79,3 dB(A)

Bizonytalanság........................................3 dB(A)

Rezgés: ..................................................................................... < 2,5 m/s

Bizonytalanság (k).................................1,5 m/s²

Erőátvitel: ................................................................................. hidraulikus

A dugattyúnál mért tolóerő: ............................................................... 32kN

Löket: ................... .......................................................................... 40 mm

Tömeg, a tölthető akkumulátorral együtt: .......................................3,76 kg

Az újratölthető lítium-ion akkumulátor kapacitása ....................18V / 2,0Ah

(Irányadó adatok, a későbbiekben módosulhatnak)
