- давление в сосуде следует повышать плавно со скоростью (15÷16) кПа/мин. (использо-

вание сжатого воздуха для подъема давления не допускается);

- испытательное давление в сосуде 125 кПа (1,25 кгс/см²);

- давление должно контролироваться двумя манометрами, одного типа, предела изме-

рения, класса точности и цены деления (например манометр МП-3У или МП-4У, диапазон из-

мерения 0-250 кПа (0-2,5 кг/см

), класс точности 1,5);

- время выдержки сосуда под давлением – 10 мин.;

- после выдержки сосуда под давлением, снизить до рабочего давления 100 кПа (1,0

кгс/см²), и производить наружный осмотр поверхностей сосуда, на наличие течи, трещин, ви-

димых остаточных деформаций и падения давления по манометру.

Котел считается выдержавшим гидравлические испытания если не обнаружено:

- течи, трещин, потения в сварных соединениях и на основном металле;

- течи в разъемных соединениях;

- видимых остаточных деформаций и падения давления по манометру.

Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устране-

ния подвергаются повторным гидравлическим испытаниям давлением 125 кПа (1,25 кгс/см²).

РЕГУЛИРОВКА УСИЛИЯ ПОДНЯТИЯ КРЫШКИ КОТЛА

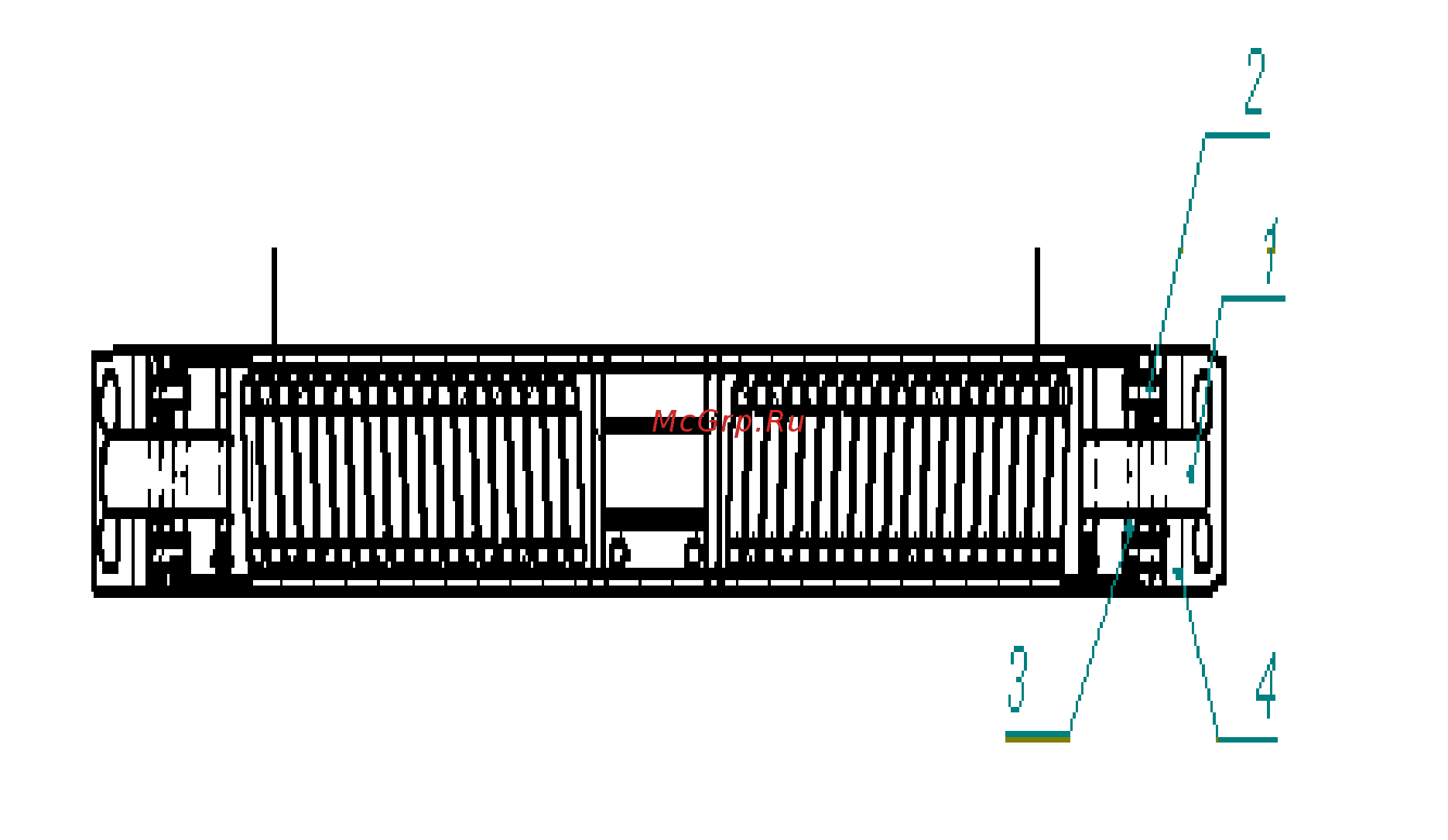

Рис.1

В процессе эксплуатации котла возможно незначительное снижение характеристики пру-

жины, что приводит к недостаточной фиксации крышки в промежуточных положениях. С целью

устранения вышеуказанного необходимо выполнить следующее:

- удерживая ключом шестигранник (поз.1) вывернуть винты (поз.2);

- повернуть шестигранник в сторону увеличения усилия до совмещения следующего от-

верстия в шайбе (поз. 3) и кронштейне (поз. 4);

- завернуть винты (поз. 2) до упора, затем ослабить на 1\6 оборота;

- при необходимости повторить указанную операцию с другой стороны механизма.
