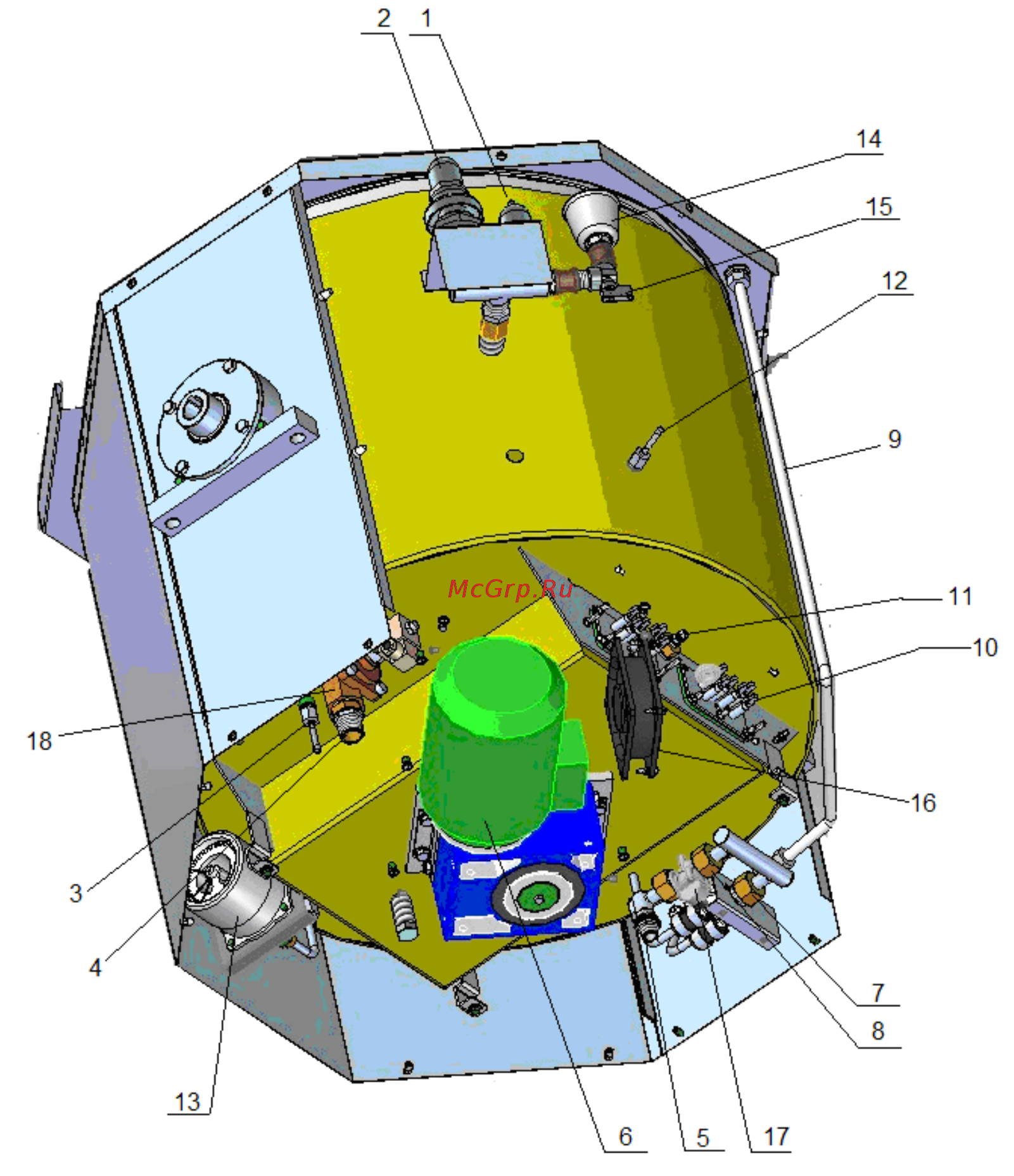

УСТРОЙСТВО ВАРОЧНОГО КОТЛА

Рис.6

1 Предохранительный клапан по разрежению

2 Предохранительный клапан по давлению

3 Датчик измерения температуры в рубашке котла.

4 Подключение слива канализации G3/4

5 Подключение холодной воды G1/2

6 Электропривод миксера

7 Электромагнитный клапан заполнения варочного котла

8 Электромагнитный клапан заполнения пароводяной рубашки

9 Трубка подачи воды в варочный котел

10 Блоки ТЭН-ов

11 Датчик сухого хода

12 Датчик контроля температуры продукта

13 Электроконтактный манометр

14 Воронка

15 Ручка крана сброса давления с рубашки котла.

16 Вентилятор принудительного охлаждения электропривода миксера.

17 Расходомер

18 Электромагнитный клапан слева
