- кабельный ввод (рис.5 поз. 5) для прокладки вводного кабеля;

- кулачковый переключатель для подачи электрического питания на котел (рис. 5 поз.

10).

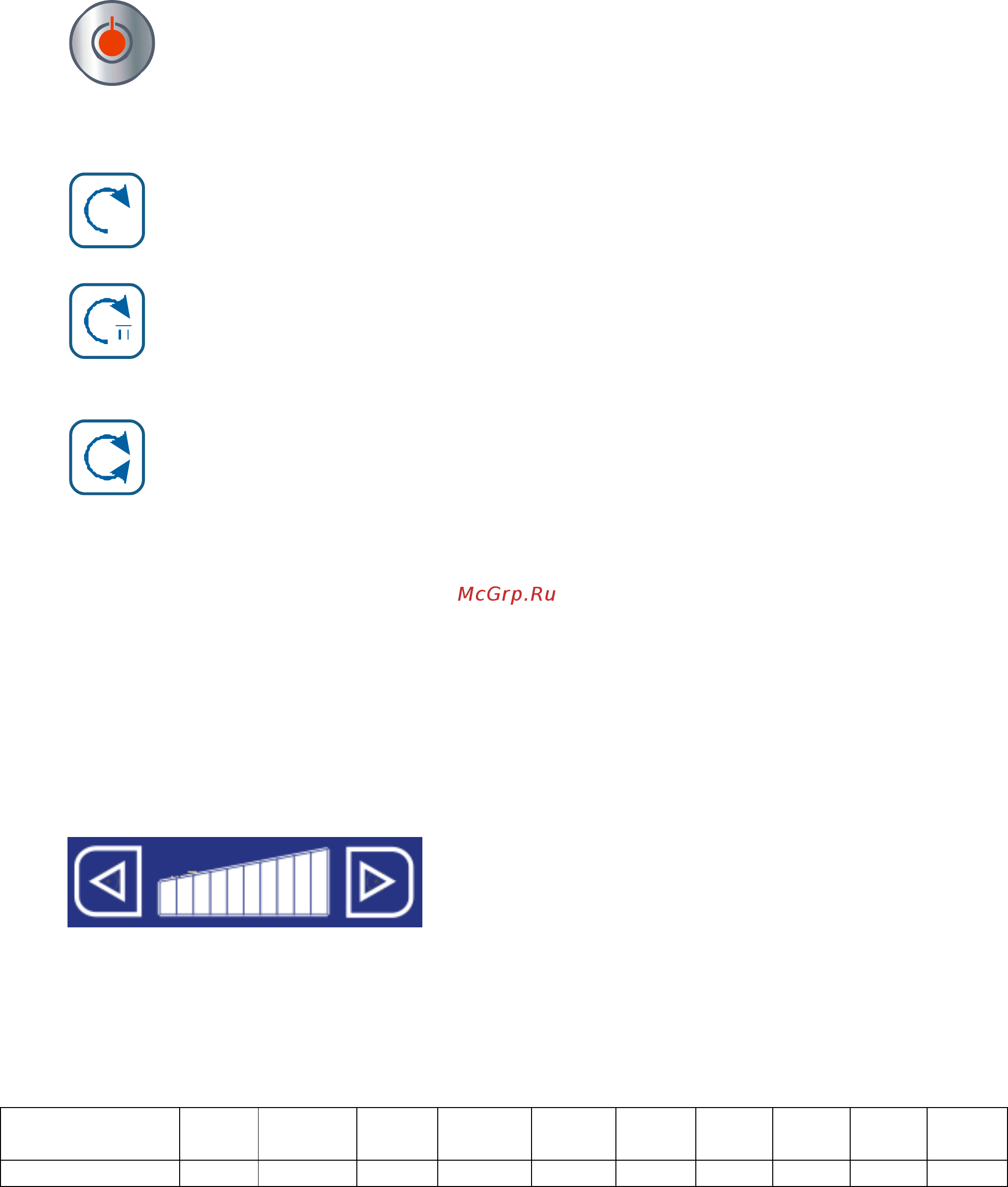

Управление работой котла осуществляется с панели управления (рис. 3).

На панели управления имеются следующие кнопки управления, светодиоды и индикато-

ры:

- кнопка включения/выключения котла.

В поле «Миксер» расположены кнопки выбора способа перемешивания миксера, кнопки

задания скорости миксера и светодиода индикации скорости миксера.

- кнопка выбора способа перемешивания миксера «Вперед». Миксер постоянно

вращается по часовой стрелке.

- кнопка выбора способа перемешивания миксера «Вперед/Пауза». Миксер оп-

ределенное время вращается по часовой стрелке, а затем останавливается на некоторое

время. Далее работа миксера повторяется.

- кнопка выбора способа перемешивания миксера «Вперед/Назад». Миксер вра-

щается по часовой стрелке, затем изменяет направление вращение в противоположном на-

правлении.

Визуально выбор работы миксера можно наблюдать по загоранию освещения кнопки.

Одновременный выбор двух режимов работы миксера невозможен.

После запуска режима в работу, после нажатия кнопки «Старт», невозможно изменить

режим работы миксера.

Значение выбранной скорости миксера можно визуально наблюдать по загоранию ламп

на шкале задания скорости миксера.

При каждом нажатии и отпускании кнопки «больше» загорается светодиод следующего

шага скорости.

При каждом нажатии и отпускании кнопки «меньше» выключается светодиод следующе-

го шага скорости.

| ______________ |

| | |_ кнопка «больше» - уменьшение скорости миксера

| |______________ светодиоды выбранной скорости миксера

|________________________ кнопка «меньше» - увеличение скорости работы миксе-

ра. Скорость миксера в зависимости от заданного значения указаны в таблице 1.

Таблица 1

Светодиод 1 1 и 2 1…3 1…4 1…5 1…6 1…7 1…8 1…9 1…1

Об./мин. 14 28 42 56 70 84 98 112 126 140

Миксер включается только после запуска котла в работу на выбранном режиме.

Изменение скорости миксера возможно всегда, кроме аварийных режимов.
