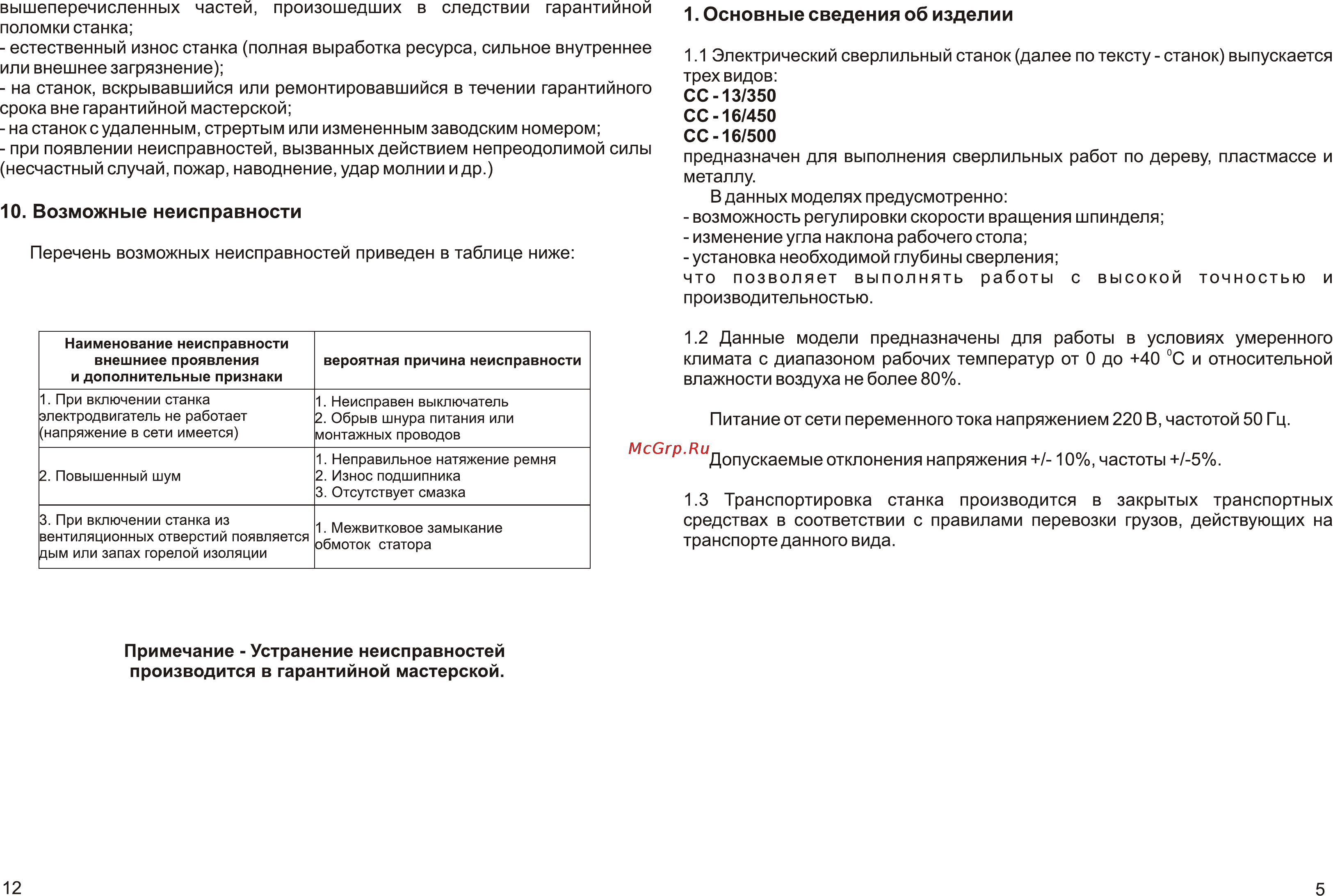

вышеперечисленных частей произошедших в следствии гарантийной поломки станка естественный износ станка полная выработка ресурса сильное внутреннее или внешнее загрязнение на станок вскрывавшийся или ремонтировавшийся в течении гарантийного срока вне гарантийной мастерской на станок с удаленным стрертым или измененным заводским номером при появлении неисправностей вызванных действием непреодолимой силы несчастный случай пожар наводнение удар молнии и др 10 Возможные неисправности Перечень возможных неисправностей приведен в таблице ниже Наименование неисправности внешниее проявления и дополнительные признаки вероятная причина неисправности 1 При включении станка электродвигатель не работает напряжение в сети имеется 1 Неисправен выключатель 2 Обрыв шнура питания или монтажных проводов 2 Повышенный шум 1 Неправильное натяжение ремня 2 Износ подшипника 3 Отсутствует смазка 3 При включении станка из вентиляционных отверстий появляется цым или запах горелой изоляции 1 Межвитковое замыкание обмоток статора 1 Основные сведения об изделии 1 1 Электрический сверлильный станок далее по тексту станок выпускается трех видов СС 13 350 СС 16 450 СС 16 500 предназначен для выполнения сверлильных работ по дереву пластмассе и металлу В данных моделях предусмотренно возможность регулировки скорости вращения шпинделя изменение угла наклона рабочего стола установка необходимой глубины сверления что позволяет выполнять работы с высокой точностью и производительностью 1 2 Данные модели предназначены для работы в условиях умеренного климата с диапазоном рабочих температур от 0 до 40 С и относительной влажности воздуха не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Транспортировка станка производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов действующих на транспорте данного вида Примечание Устранение неисправностей производится в гарантийной мастерской 12 5
